后张法预应力混凝土空心板cad设计图纸和钢筋混凝土双柱式桥墩图

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计荷载：汽车-20，挂车-100，人群-3.5KN/立方米。 　　本桥为跨规划改道的凯江而设，上部构造采用11-20米的后张法预应力混凝土空心板，每5-6孔一联设置伸缩缝，每联跨间设置桥面连续;下部构造采用钢筋混凝土双柱式桥墩，重力式U型桥台，墩台基础采用扩大基础。 　　墩台基础均须置于弱风化基岩层内，且埋深不小于4m，桥墩基坑须用浆砌片卵石回填封闭，基底承载力不得小于0.6MPa，否则应视具体情况酌情调整基底标高。 　　桥位平面位于直线段内，纵面位于坡度为-0.686%的纵坡段上;路拱横坡为2%。

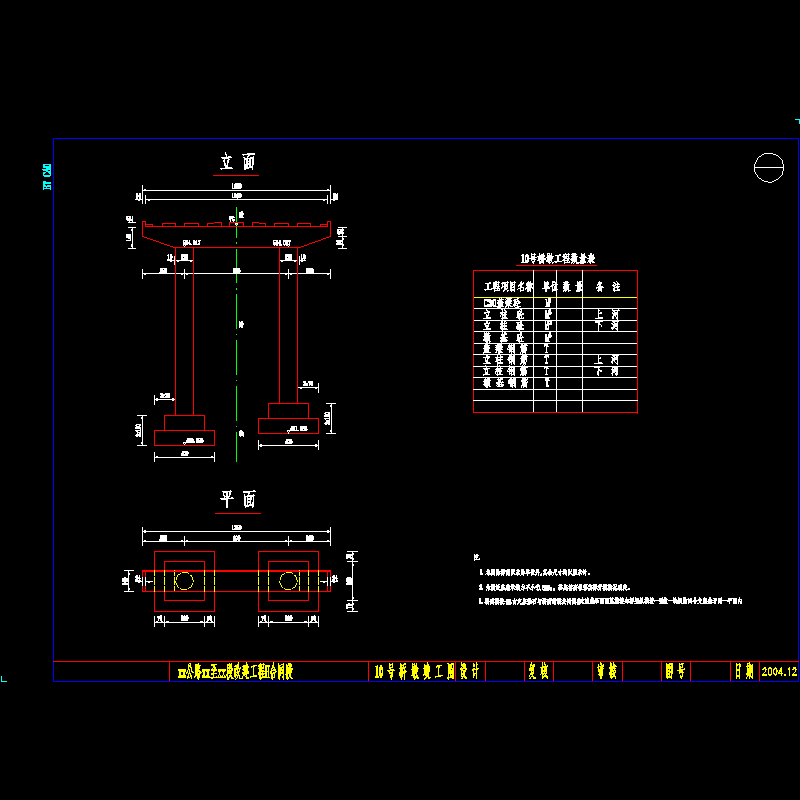

10#桥墩竣工图.dwg

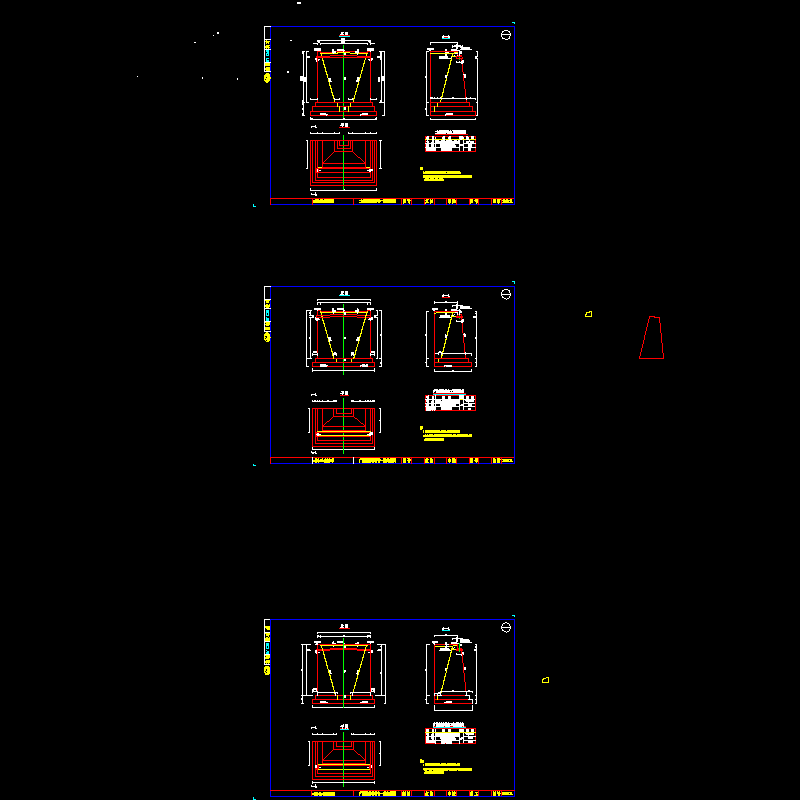

二井铺岸桥台一般构造图.dwg2000.dwg

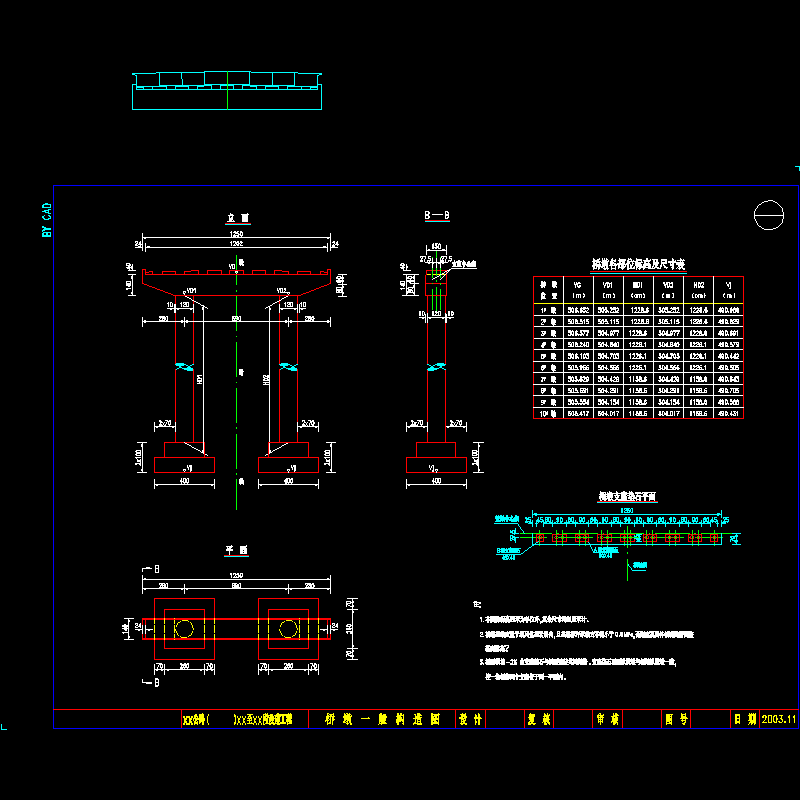

桥 墩 一 般 构 造 图.dwg

桥 墩 一 般 构 造 图.dwg2000.dwg

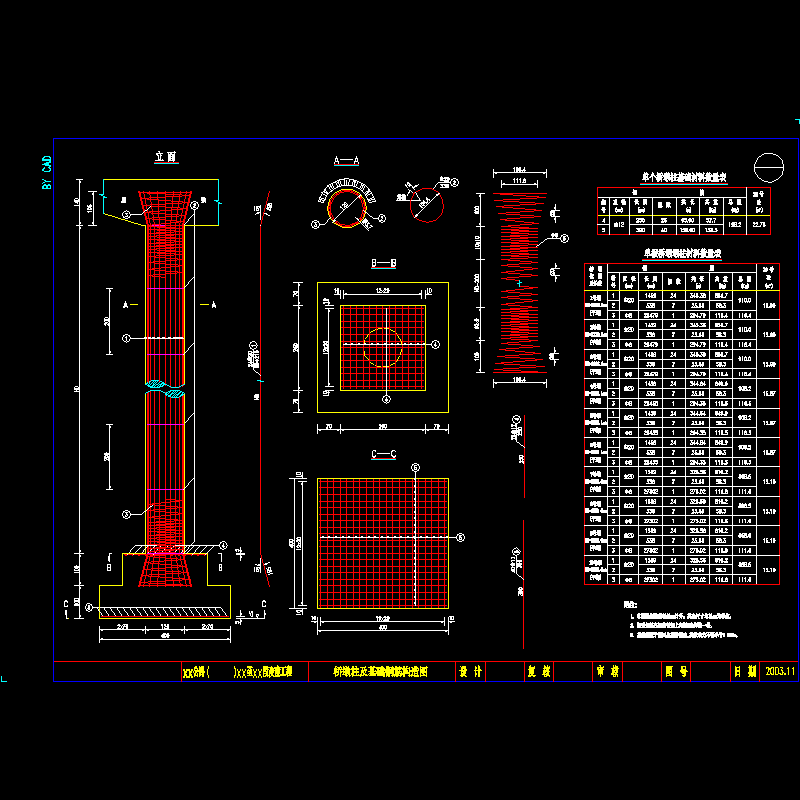

桥墩柱及基础钢筋构造图.dwg

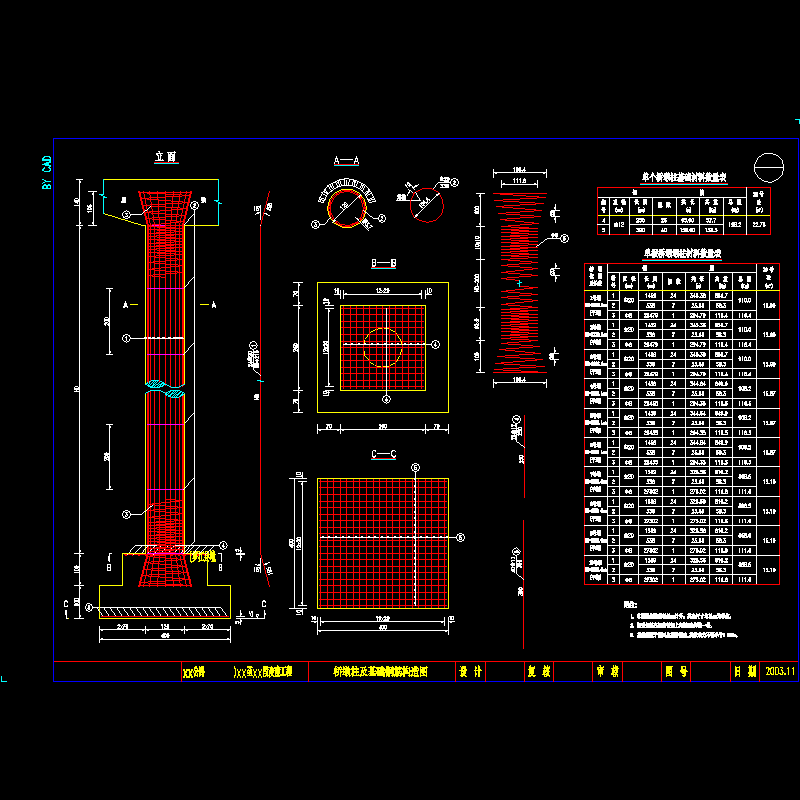

桥墩柱及基础钢筋构造图.dwg2000.dwg

永平桥桥型方案布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
