[CAD图]L=20m装配式简支空心板(公路钢筋混凝土及预应力混凝土桥涵设计规范)(dwg)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、设计标准及设计规范 　　　　1、设计标准 　　　　设计荷载：公路—Ⅰ级 　　桥面宽度：整体式路基12.20m（半幅），分离式路基12.50m（半幅） 　　桥面横坡：2% 　　斜交角度：0°~45°（以5°为级差） 　　　　2、设计规范 　　　　《公路工程技术标准》JTG B01—2003 　　　　《公路桥涵设计通用规范》JTG D60—2004 　　 《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62—2004 　　 　　二、技术指标 　　1、 主梁片数：7块板（半桥宽） 　　2、 预制板长：19.94m 　　3、 预制板高：0.90m 　　4、 组合板高：1.00m 　　5、 预制板安装重量：中板310KN，边板367KN

jb20-20.dwg

jb20-21.dwg

jb20-22.dwg

jb20-23.dwg

jb20-01.dwg

jb20-25.dwg

jb20-17jm.dwg

jb20-02.dwg

jb20-04.dwg

jb20-05.dwg

jb20-06.dwg

jb20-09.dwg

jb20-10.dwg

jb20-11.dwg

jb20-13.dwg

jb20-14.dwg

jb20-15.dwg

jb20-16.dwg

jb20-18.dwg

jb20-19.dwg

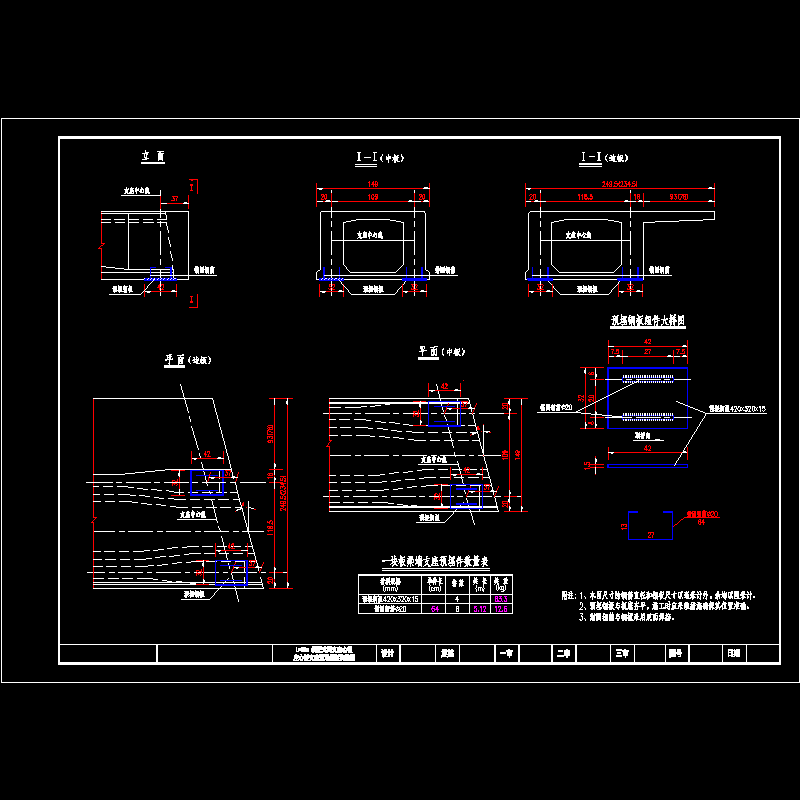

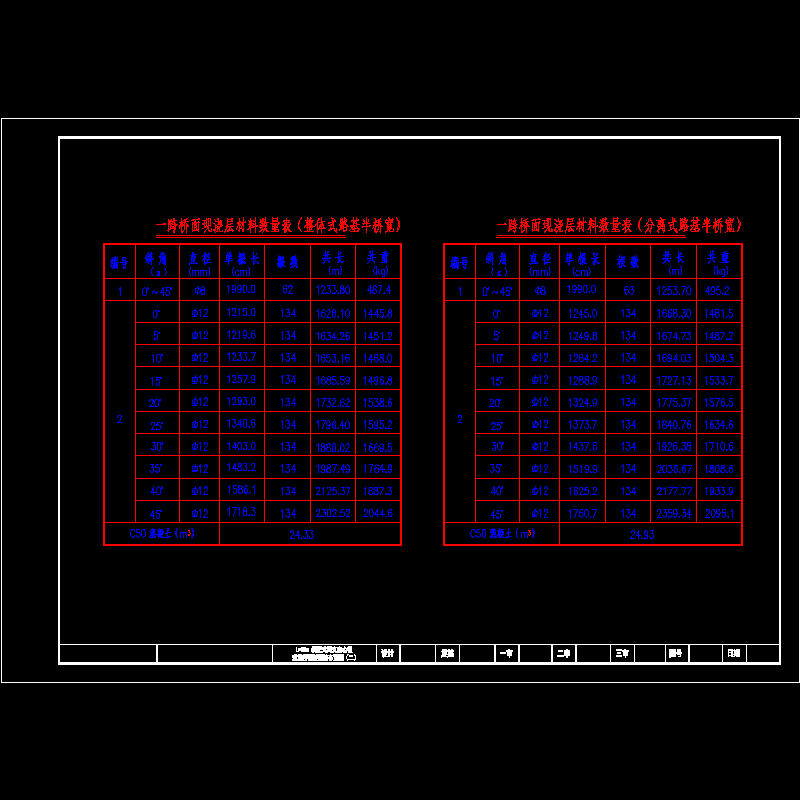

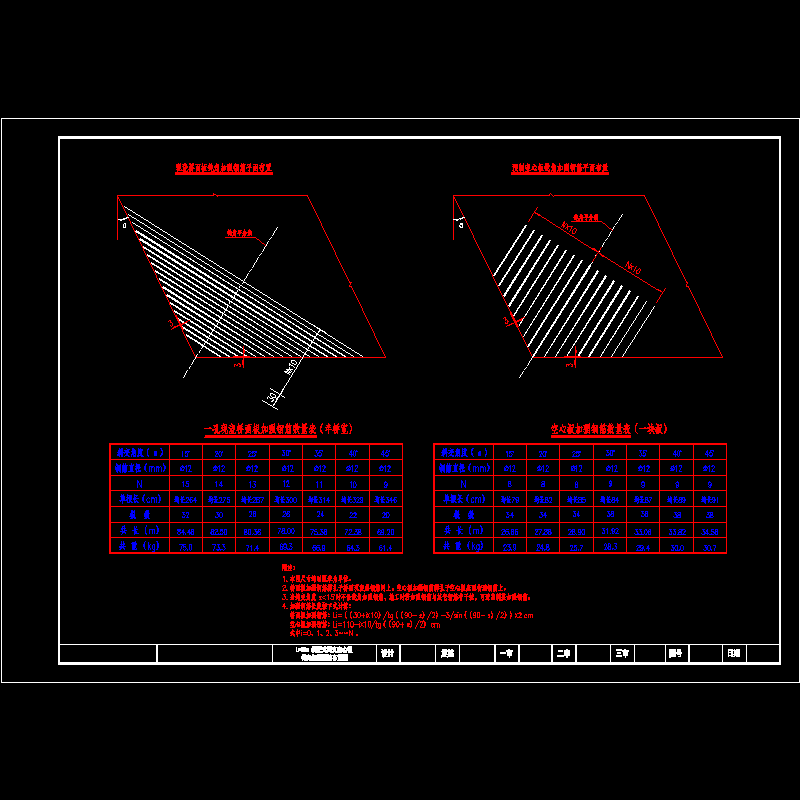

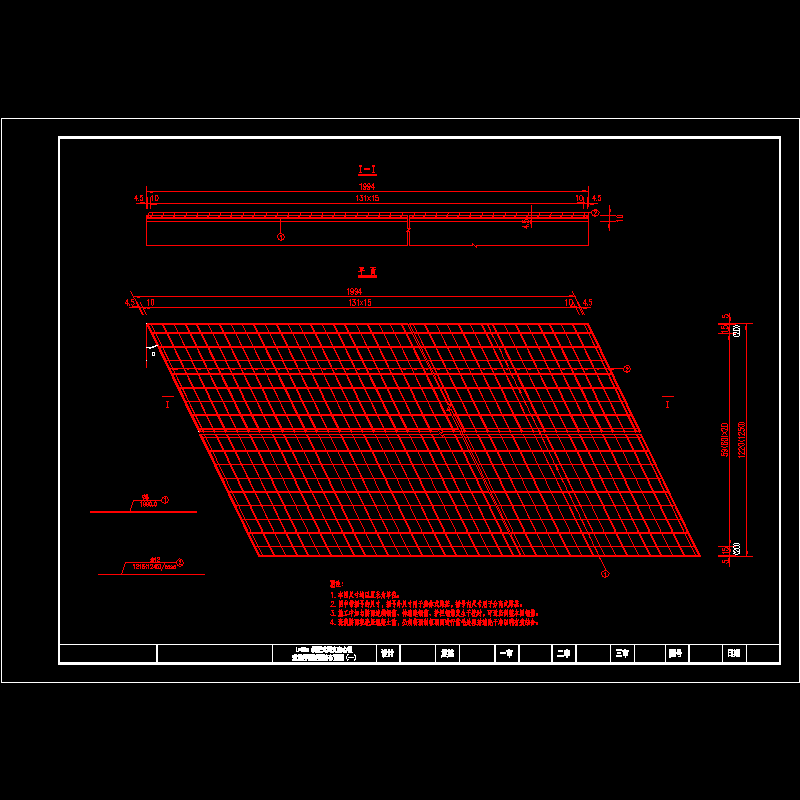

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
