高速公路工程后张法预应力空心板预制施工方案(钢筋加工棚)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

三、施工方案
2、空心板预制（ 施工工艺 框图见附件）
（一）钢筋加工及安装
A、 钢筋严格按施工图纸尺寸控制：
1、在钢筋加工棚制作成形，经检合格后搬运至预制场进行安装…………
2、封锚端加强筋如与螺旋筋相碰撞应做适当调整…………
3、钢筋安装过程中应注意预应力管道的安装，安装前事先在台座上标明管道的位置…………
4、钢筋安装过程中还应注意起吊件以及绞缝钢筋的安装…………
B、一般要求：
a、选用钢筋的表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净；钢筋应平直，无局部弯折，成盘的钢筋应调直；采用冷拉方法调直钢筋时，I级钢筋的冷拉率不大于2%…………
b、钢筋加工配料时，要准确计算钢筋长度，如有弯钩或弯起钢筋，应加其长度，并扣除钢筋弯曲成型的延伸长度，拼配钢筋实际需要长度。同直径同钢号不同长度的各种钢筋编号（设计编号）应先按顺序填写配料表，再根据调直后的钢筋长度，统一配料，以便减少钢筋的断头废料和焊接量。钢筋的焊缝长度，采用双面焊为5d，单面焊为10d，焊缝厚度为0.3d,宽度为0.7d。(注：d为钢筋直径)，同一受力钢筋不得有2个或以上焊接接头。接头不得设于应力较大处，并应交叉布置…………
c、钢筋成型后，应详细检查尺寸和形状，并注意有无裂纹。同一类型钢筋存放在一起，并挂上编号标签，写明钢筋规格尺寸，使用部位等。存放时要避免雨淋受潮生锈以及其它有害气体的腐蚀。成型的钢筋在运输时，应谨慎装卸，避免变形…………
d、绑扎钢筋时应注意钢筋的交叉点应用铁丝绑扎结实，必要时，可用点焊焊牢；箍筋应与主筋垂直,箍筋的未端应向内弯曲，绑扎用的铁丝要向里弯，不得伸向保护层内。绑扎钢筋骨架，宜在绑扎工作台上进行；钢筋安装时，在底、侧部绑好垫块，钢筋骨架外绑扎U型塑料垫块，保证钢筋的保护层厚度…………
（二）、模板的构造与安装
（1）模板应满足下列要求：
1、模板必须有足够的强度、刚度和稳定性，能可靠地承受施工过程中可能产生的各项荷载，保证结构的设计形状、尺寸和模板各部件之间相互位置的准确性…………
2、空心板模板采用组合钢模板…………
3、模板板面光滑平整，接缝严密，确保混凝土在强烈振动下不漏浆…………
4、便利制作，装卸容易，施工操作方便，保证安全…………
5、本合同段空心板模板为正规厂家生产产品，钢板厚度不小于6mm，侧模长度比设计梁长1%。模板进场后需进行验收检查，确保结构强度、刚度、材质、平整度、光洁度、连接件和尺寸符合设计要求…………
共26页

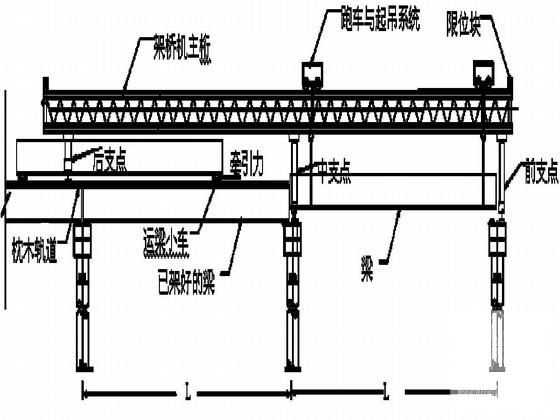

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
