[孔道压浆]桥涵施工后张法预应力简支梁桥的施工工艺

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

后张法 施工工艺 是先浇筑留有预应力筋孔道的梁体，待混凝土达到规定强度后，再在预留孔道内穿人预应力筋进行张拉锚固（有时预留孔道内已事先埋束，待梁体混凝土达到规定强度后，再进行预应力筋张拉锚固）。最后进行孔道压浆并浇筑梁端封头混凝土。 后张法梁施加预应力时，构件的混凝土强度一般不低于设计强度等级的85％。力筋张拉前必须完成梁内预留孔道、制束、制锚、穿束和张拉机具设备的准备工作。但后张法生产预应力混凝土梁，不需要大型的张拉台座，便于在桥梁工地现场施工，而且又适宜于配置曲线形预应力筋的重、大型构件制作，因此在公路桥梁上应用广泛。

······

一、钢绞线锚固体系

二、钢丝束锚固体系

······

共101页

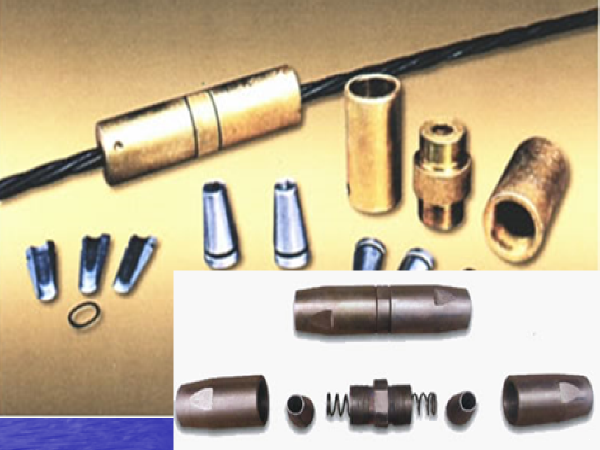

单根钢绞线锚头连接器

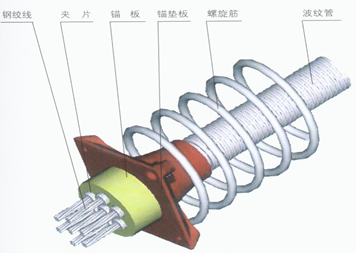

常见锚具

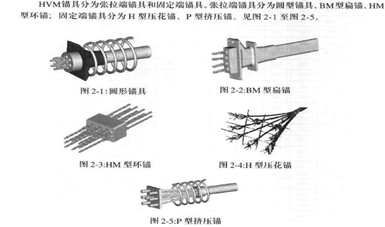

多根数钢绞线张拉端锚具HVM

第 1 张图

第 2 张图

第 3 张图
