一份3层一级客运站电气CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度类型：多层建筑
• 建筑设计面积：17259.45平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：57张
• 设计年代：近代
• 负荷等级：二级
• 防雷等级：第三类
• 项目所在地：河南
• 强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,广播系统,信息网络系统,呼应信号及信息显示

附件详情

• 一、强电设计说明
• 二、弱电设计说明
• 三、配电箱系统图
• 四、 照明平面图
• 五、 弱电平面图
• 六、防雷接地平面图
• 七、火灾自动报警平面图

附件详情

本稿件为[晋城]某一级客运站全套电气图纸。建筑物总建筑面积17259.45平方米, 主要为售票厅、候车厅、餐厅、司乘公寓及安检车间。其中主站楼3层；安检车间1层,为丁类厂房。强电设计包括：变配电系统；防雷及接地系统；动力配电系统；消防自动控制系统；照明配电系统；弱电设计包括：火灾自动报警系统（含应急广播系统、消防专用电话系统）、有线电视系统、电话系统、综合布线系统、闭路电视监控系统、交通调度系统等。

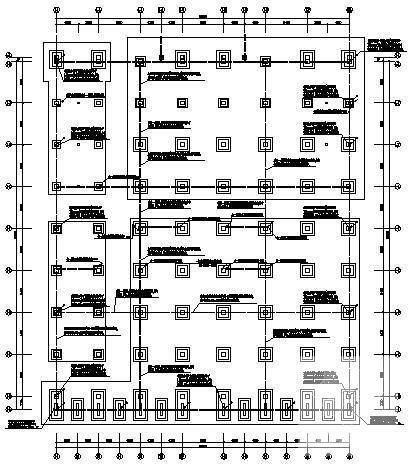

第 1 张图

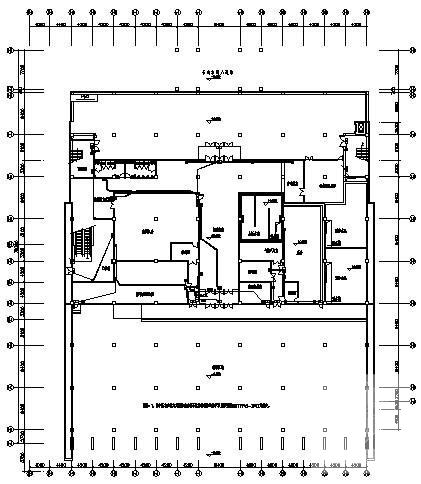

第 2 张图

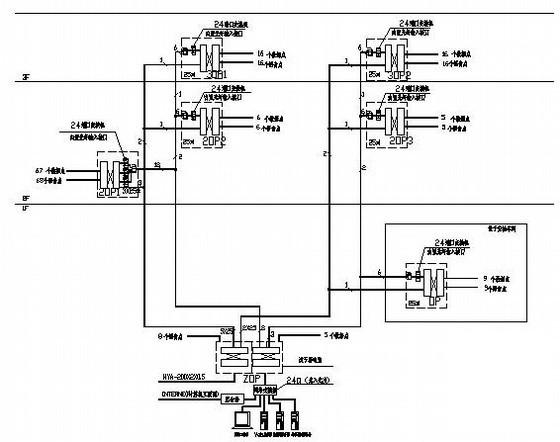

第 3 张图

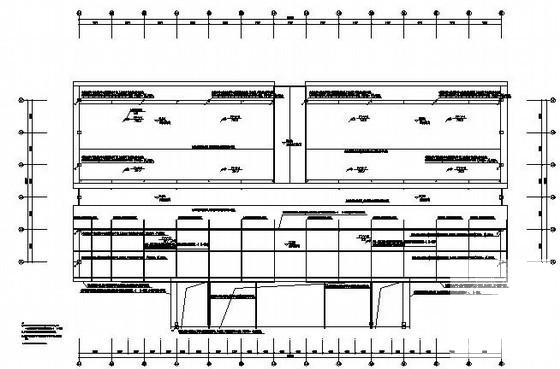

第 4 张图
