一级公路盖板涵施工CAD图纸（31张）

附件详情

设计荷载：公路-Ⅰ级；
环境类别：Ⅰ类；
净空：
单孔： 1.5×1.5m、3.0×2.0m、3.0×2.5m、3.0×3.0m、4.0×3.0m、4.0×4.0m、5.0×4.0m；
……
设计要点:
结构计算、涵身荷载、涵洞基础、涵洞上拱度、斜交盖板涵的设计、涵洞沉降缝、分离式基础涵洞底面、涵洞出口、涵底最大纵坡、八字翼墙
……
施工要点及注意事项：
交盖板可采用支架现浇或预制的 施工工艺 ，现浇时主筋根数仍用1m板宽的根数，扣除两边保护层后均匀布置……
当采用预制盖板时，盖板安装完毕后，应用30号水泥砂浆充填台背与盖板间的间隙，当其强度达到75%的设计强度时……
分离式基础的涵底铺砌采用M7.5砂浆砌……
斜交盖板涵两端为梯形盖板，中间为99cm或74cm正交盖板……
图纸主要有：
盖板说明
水力特征表

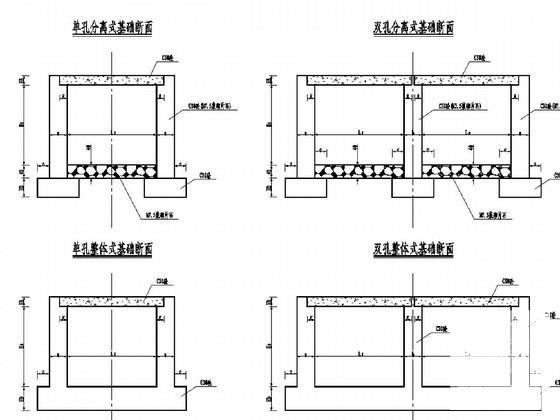

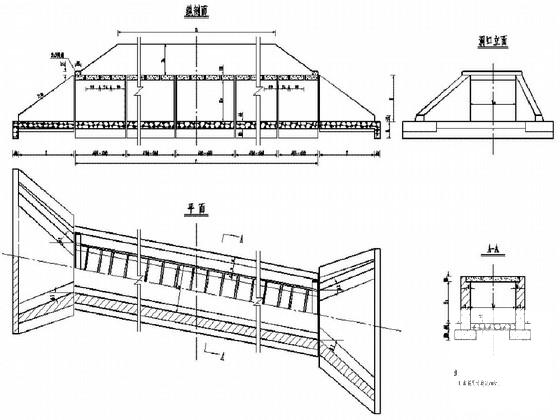

分离式基础盖板涵一般构造图

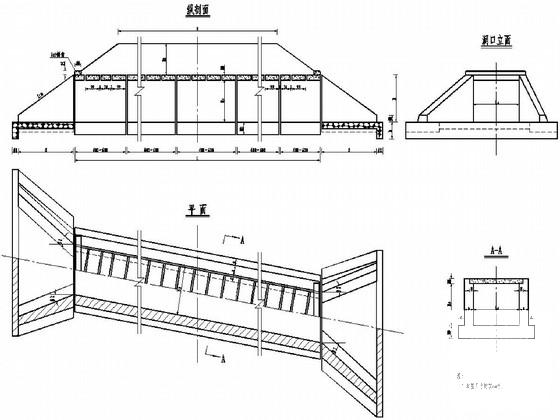

涵身构造图
分离式盖板构造图
分离式盖板数量表

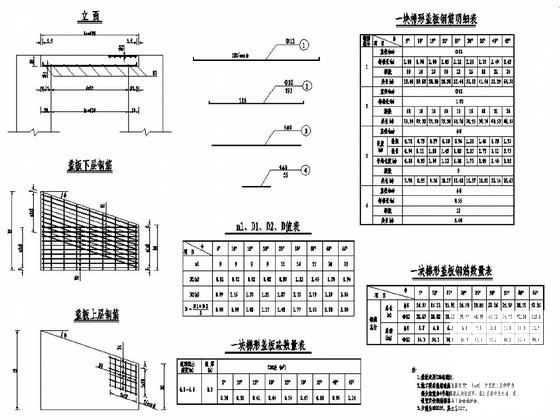

分离式梯板构造图
分离式下部尺寸、数量表
整体式盖板构造图
整体式盖板数量表
整体式梯板构造图
整体式基础钢筋构造图
整体式涵台墩数量表
单孔整体式下部斜交段钢筋构造图
单孔整体式下部斜交段钢筋数量表
八字翼墙一般构造图
涵台台帽钢筋构造图
……
共计31张
