一份6万平国际购物中心商场层给排水CAD图纸(火灾自动报警)

kack5566 · 发表于 2020-2-22 00:55:04

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑高度类型：超高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：60000平方米
图纸设计深度：施工图
参考图纸：33张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：循环冷却水系统
排水设计：污水系统,废水系统
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
排水体制：污废合流
排水技术：重力排水
火灾危险等级：中危险级Ⅱ级
消火栓用水量室内(L/S)：30
大样节点：水箱,泵房,卫生间,阀门管件
项目所在地：山西

附件详情

消防水设计总说明
六层卫生间给排水设计施工说明
五层西段中庭排烟风机基础布置图

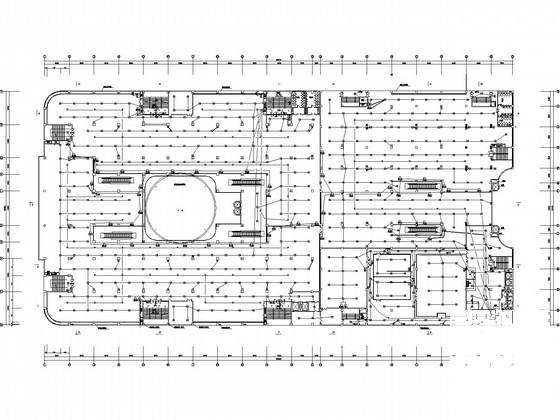

加层五层火灾自动报警平面图
加层五层风机直起线路图

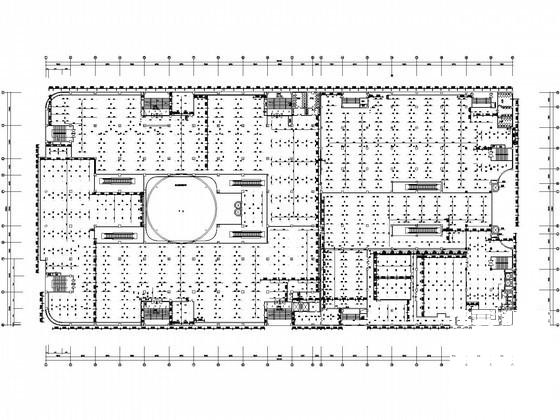

加层五层喷淋平面图
自动喷淋系统轴侧图
加层五层消火栓平面图
加层五层消火栓系统轴侧图
国购五层西部自动喷淋平面布置图
国购五层西部自动喷淋轴侧图
国购五层西部消火栓平面布置图
国购五层西部消火栓系统轴侧图
国购五层西部火灾自动报警平面图
局部六层仓库消火栓平面布置图

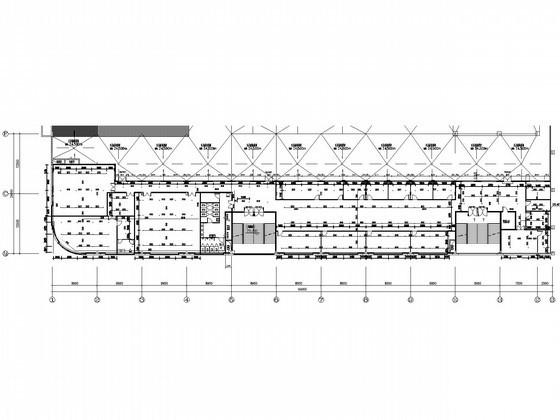

局部六层自动喷淋系统平面布置图

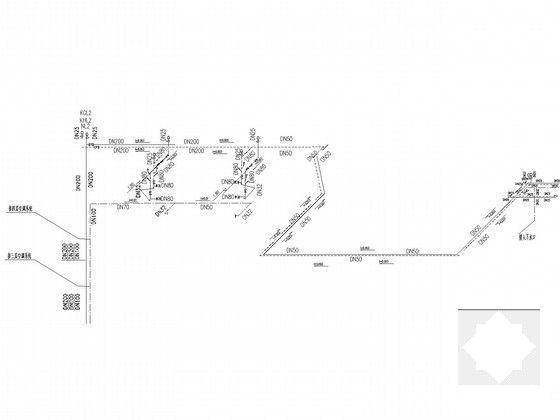

局部六层自动喷淋系统轴侧系统图
局部六层仓库火灾自动报警平面布置图
局部六层仓库火灾自动报警系统图
风机直起线路图
空调通风设计施工说明

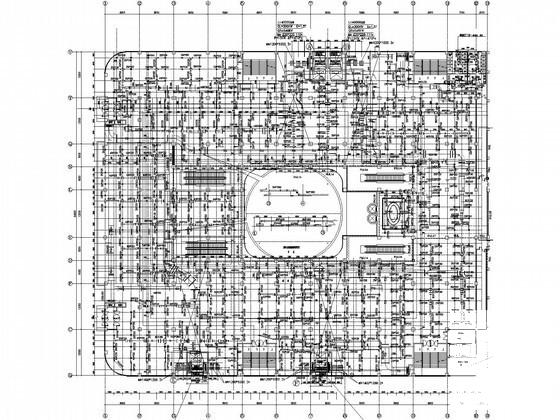

五层（西部)水系统布置平面图
五层（西部)空调平面图机房大样布置图
五层（西部）南、北侧水系统轴侧图
五层卫生间空调水系统平面图
五层（西部）防火排烟平面图
五层（西部）屋面风机基础平面布置图
五层（西部）屋面消防设备布置平面图及剖面图

附件详情

该项目位于山西，建筑面积六万平方米，是一座将时尚化商品、体验式消费、特色化经营有机结合，集购物、餐饮、娱乐、休闲、旅游、观光、文化、运动、展示等多功能于一体的美式SHOPPING MALL模式，能够真正满足“一站式”购齐、逛足、玩够消费需求。是华北地区最大的购物中心之一。该项目该建筑标准层长169.55米，宽84.6米。
该项目为国际购物中心加层五层六层空调改造工程西部区域，功能为商场。该项目总建筑设计面积：14343平米，该项目设计范围为室内消火栓给水系统、自动喷水灭火系统、给排水系统。
，共32张图纸。

局部六层自动喷淋系统平面布置图

加层五层火灾自动报警平面图

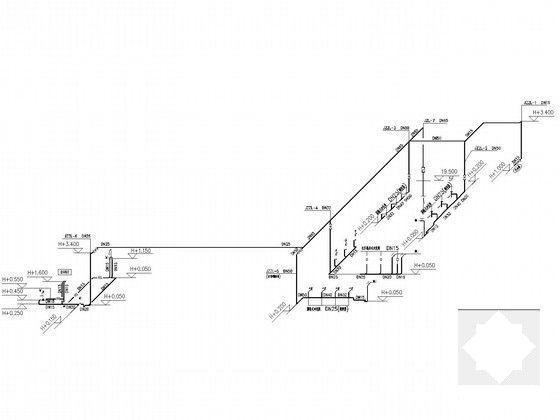

国购六层卫生间给水系统轴测图

五层（西部)北侧水系统轴侧图

五层（西部)空调平面图
