]体育中心游泳馆采暖通风设计CAD施工图纸(水系统流程图)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑设计面积：20627平方米
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 设计内容：通风,采暖,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 采暖系统：散热器供暖,热水辐射
• 水系统：复式泵,变流量,双管制,闭式
• 送风方式：散流器送风,旋流风口送风
• 节点大样：空气处理机组
• 项目所在地：江苏

附件详情

• 设计施工说明
• 主要设备材料表
• 空调系统 平面布置图
• 通风系统平面布置图
• 采暖系统平面布置图
• 空调及采暖末端水系统流程图
• 空调通风机房详图
• 系统施工图

附件详情

一、项目概要：体育中心由体育馆、体育场以及游泳馆组成，游泳馆总面积20627m2，冷负荷指标为0.303kW/m2，热负荷指标为0.534kW/m2。空调冷热源集中设置在体育场附近的能源中心，通过管道送至各建筑物内。冷冻水的供回温度为7/12℃;热水供回水温度为60/50℃......
二、设计内容
1、空调风系统：
（1）游泳池、跳水池、戏水池、训练池及路上训练、观众休息均采用全空气低速风管系统；各区域均配置全热回收装置。游泳池观众区采用座椅送风(每个送风口送风量为

45~50m3/h)；跳水池观众区采用上送风；戏水池、陆上训练采用上送风、下侧回风气流组织方式；训练池采用上送风、上回风气流组织方式；观众休息采用座椅送风......
（2）各种休息室、办公等采用风机盘管加新风系统。气流组织采用上送上回方式。
（3）消防控制及安保采用VRV变频变冷媒空调系统。可以随时独立运行、使用。
2、空调水系统：
空调水系统设计为闭式两管制二次泵水系统，采用二管制异程式循环，末端设置动态平衡电动控制阀，空调水系统定压采用气压罐定压方式......
3、采暖系统：
分别于游泳池、跳水池及戏水池设置三个异程回路，采用异程双管下供下回供热方式(供回水管布置于预设管沟中)。散热器连接方式采用同侧上供下回方式；分集水器组用于地板辐射采暖......

，图纸共计14张。

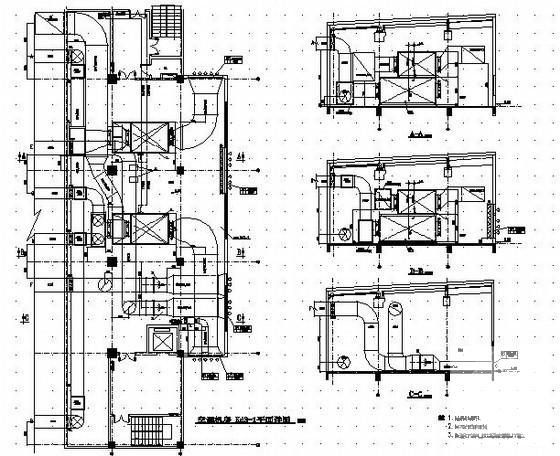

空调机房平面布置图

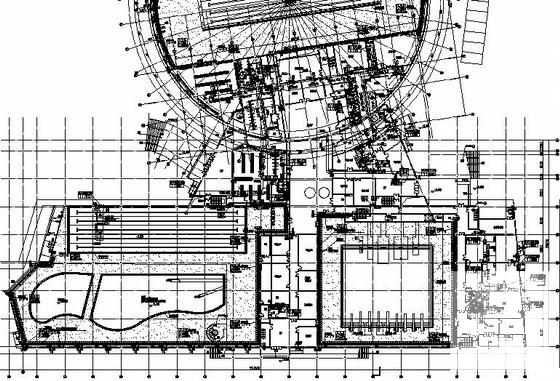

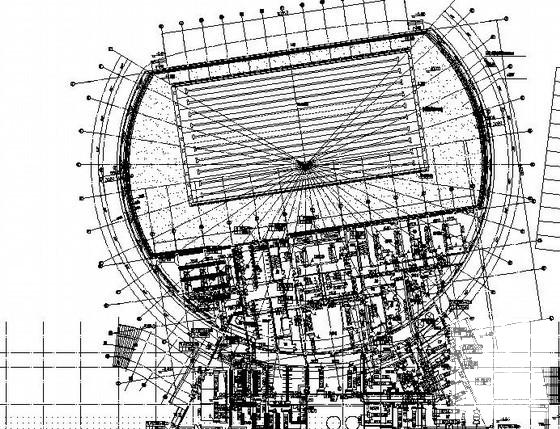

采暖通风平面布置图

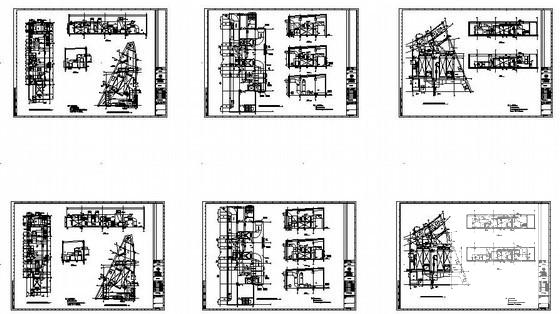

系统施工图
