一份3层框架学校体育活动中心结构CAD施工图纸（带游泳馆）(屋顶平面图)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架
• 钢结构：其他结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 结构最大跨度：24m
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.4kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

框架结构学校体育活动中心结构施工图。主体结构为框架结构，游泳池屋顶为钢结构采光顶。8度抗震，独立柱基础，基础持力层为砂质粉土或粉质粘土或粘质粉土，承载力特征值140~160kpa。包括：结构设计总说明，基础平面图，基础详图，各层平面图，屋顶平面图，游泳馆钢屋顶屋面梁及水平支撑平面图，檩条及拉条平面，游泳馆屋面节点大样图等共计16张图纸。出图时间为05年。

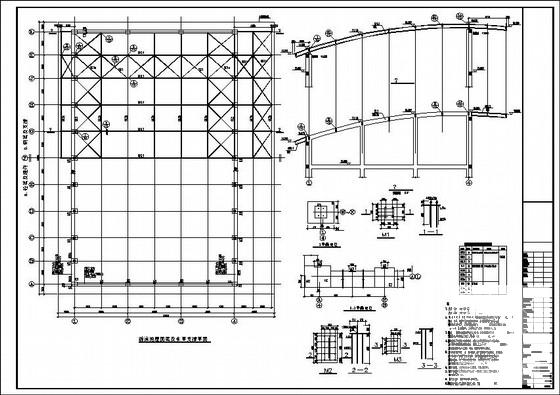

第 1 张图

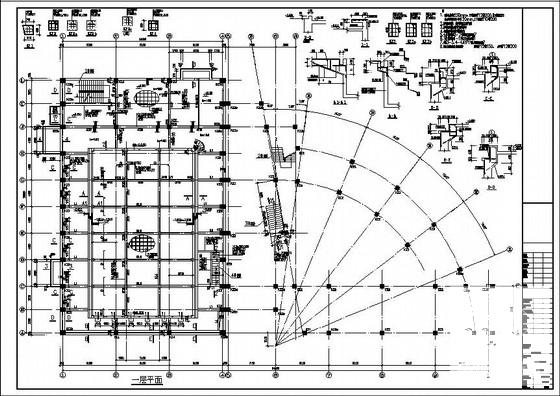

第 2 张图

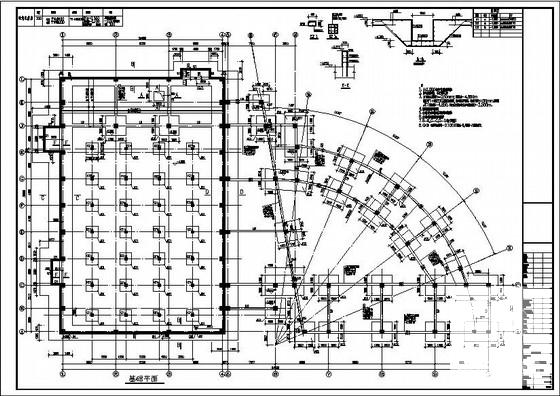

第 3 张图

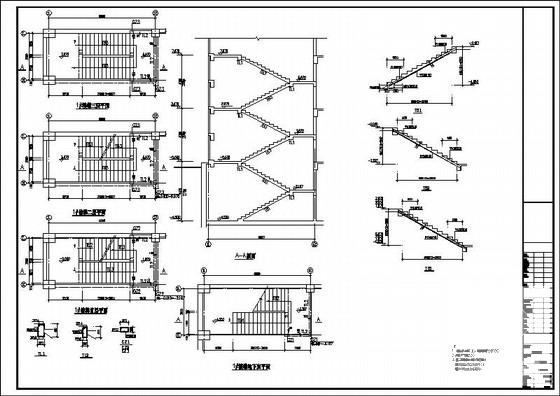

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
