一份单层框架学校大门结构CAD施工图纸（7度抗震）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：其它基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 参考图纸：6张
• 设计年代：近代

附件详情

单层框架结构学校大门结构施工图。7度抗震设防，墩基础，基础持力层为稍密卵石层，承载力特征值fak=220kpa。包括：结构设计总说明，基础平面布置图及详图 ，墩基设计说明，梁平法施工图，柱平法施工图，结构 平面布置图 及详图共计6张图纸。

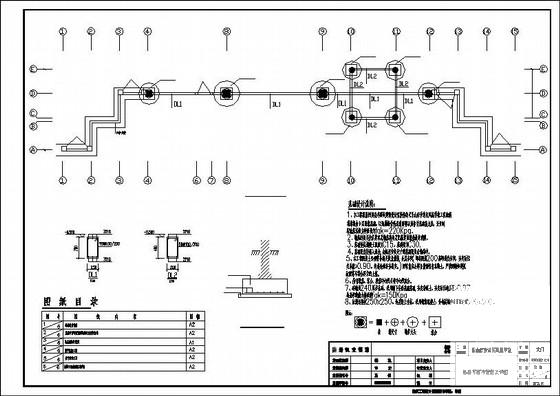

第 1 张图

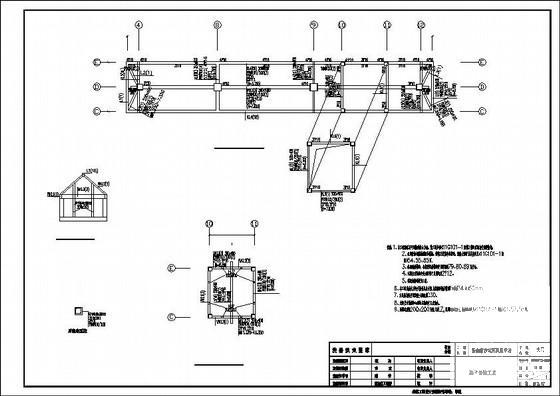

第 2 张图

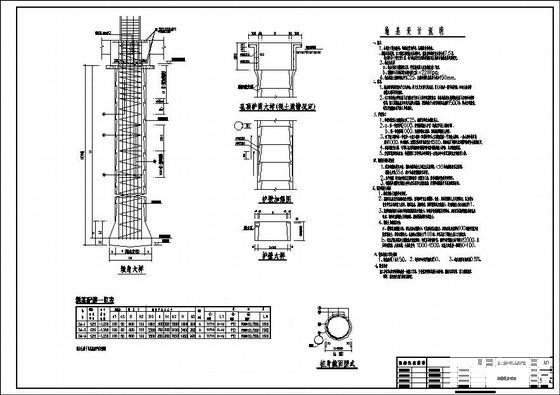

第 3 张图

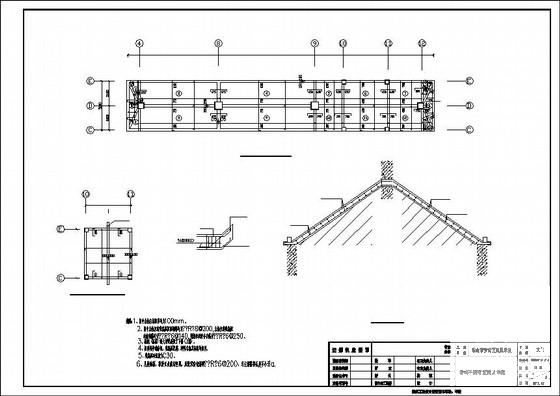

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-22 00:54:37上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
