两层框架抗震墙结构全民健身中心结构施工CAD大样图

附件详情

该项目是重庆全民健身中心项目，共2层,其中地上部分1层,局部地下1层。采用框架-抗震墙结构体系.耐火等级为一级，工程建设规模：总建筑设计面积：1998.35平方米，建筑总高度：13.2米，基础采用机械钻孔灌注桩基础，基础设计等级为乙级，抗震设防烈度为7度。

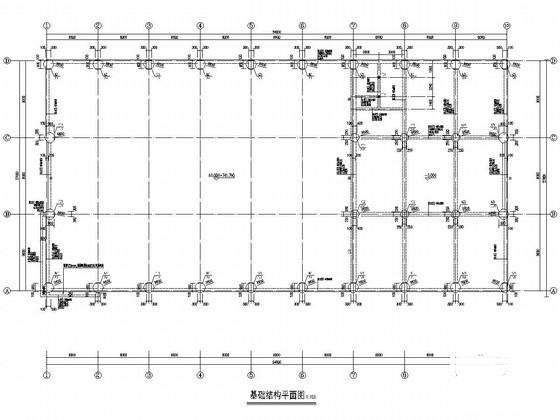

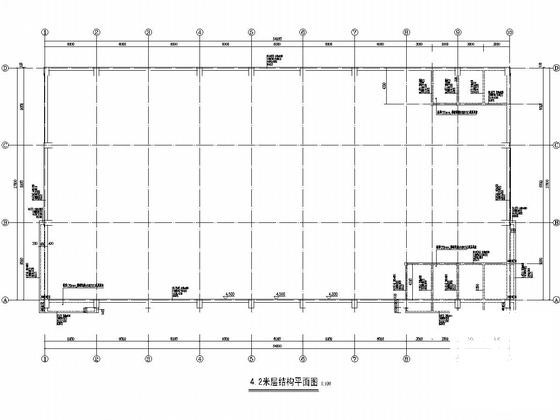

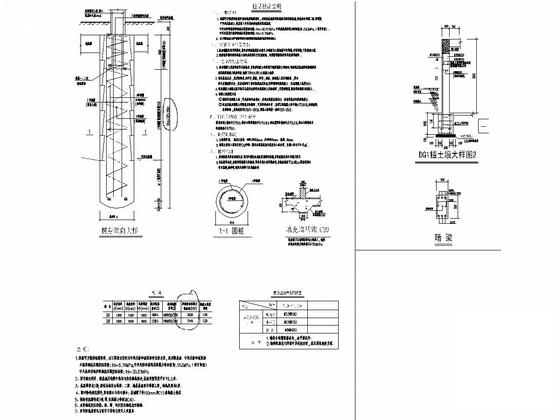

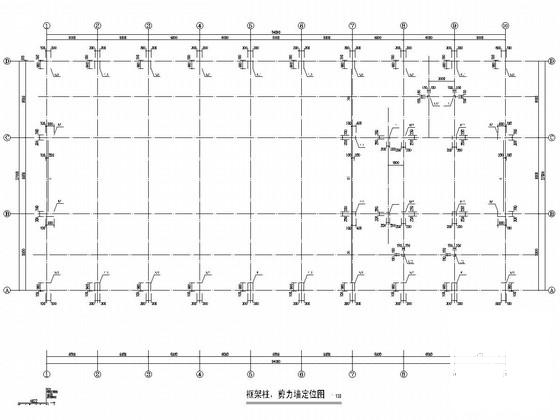

结构专业该资料包含： 结构设计说明 ，基础结构平面图，桩基设计说明，挡土墙大样图，框架柱，剪力墙定位图，结构平面图等共计9张图。

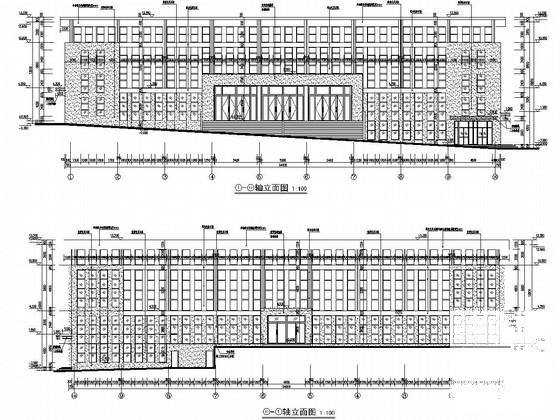

建筑专业该资料包含：建筑设计总说明，平面图，立面图，剖面图，大样图等共计15张图。
分享投稿时间：近几年8月。
