一份全民健身中心管桁架屋面结构CAD施工图纸（7度抗震）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：桁架
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：28张
• 设计年代：近代

附件详情

该项目是全民健身中心管桁架屋面项目，本结构为桁架结构，采用倒三角空间圆管桁架及单片桁架，桁架钢管之间采用相贯节点，与混凝土连接的支座处采用盆式橡胶滑动支座节点。抗震设防烈度为7度。
该资料包含：钢结构设计总说明，支座反力图，埋件布置图，钢桁架布置图，屋顶钢挑梁布置图，装饰斜撑柱布置图，桁架剖面图，桁架支托连接大样，钢梁铰接连接大样，桁架结构图，弦杆结构图等共计28张图。
分享投稿时间：近几年。

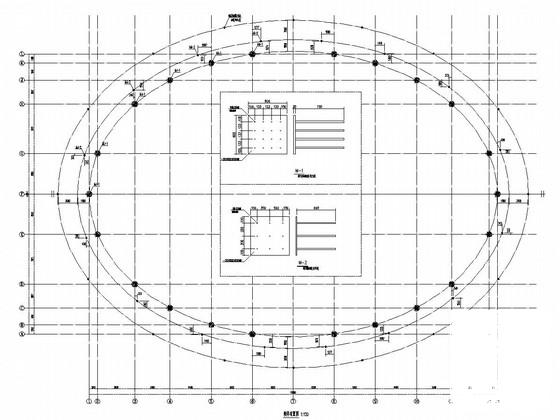

埋件布置图

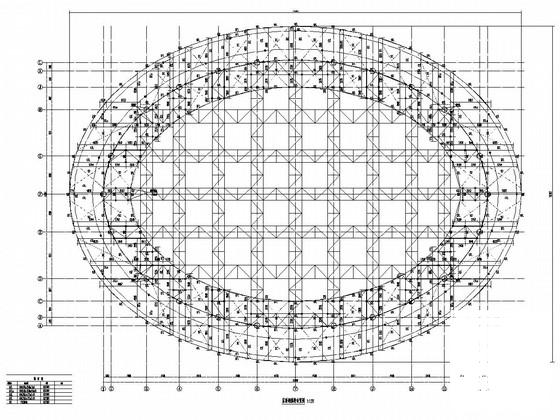

钢桁架布置图

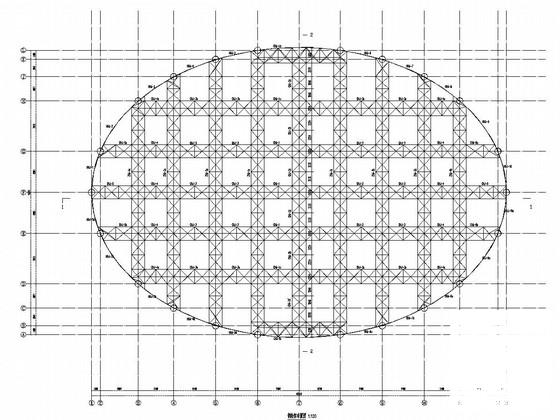

桁架平面图

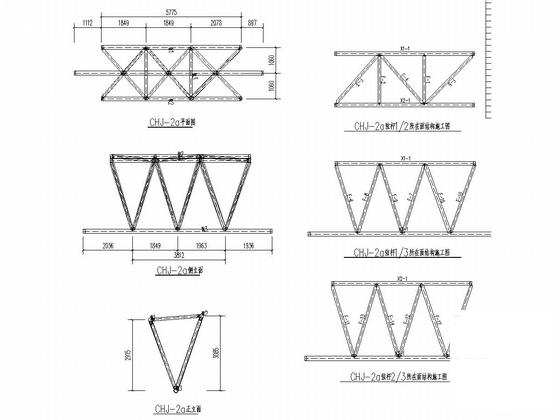

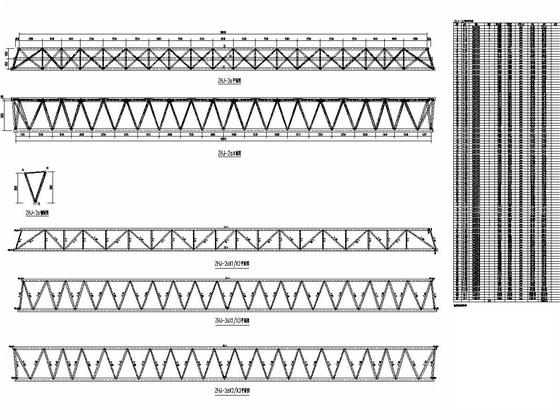

弦杆结构施工图

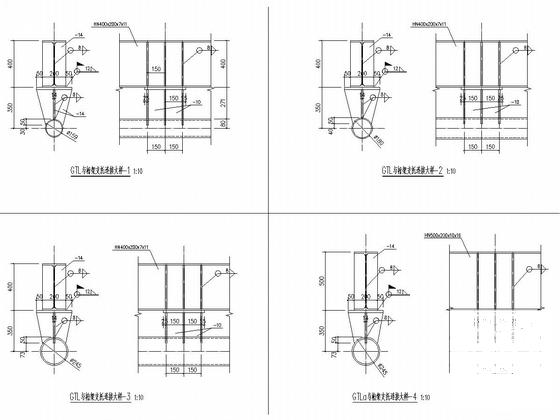

桁架支托连接大样

支座连接大样图

剖面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
