一份单层管桁架结构厂房结构CAD施工图纸（桩基础）(建筑设计说明)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：5年,25年
• 建筑设计结构形式：钢结构
• 钢结构：桁架
• 基础形式 ：桩基础
• 结构最大跨度：7.5m
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 参考图纸：19张
• 设计年代：近代

附件详情

本图纸为某单层的管桁架结构厂房，该项目基底面积为1325.5平方米，建筑面积为1325.5平方米。基础采用预埋钢柱，6度设防。
该资料包含：钢结构设计总说明、钢柱预埋、基础布置图、基础大样图、钢架及上弦支撑、柱间支撑、
屋面檩条布置图、墙面檩条布置图、钢架图、建筑设计说明、平面图、立面图、剖面图等共19张图纸。
出图日期：近代.09

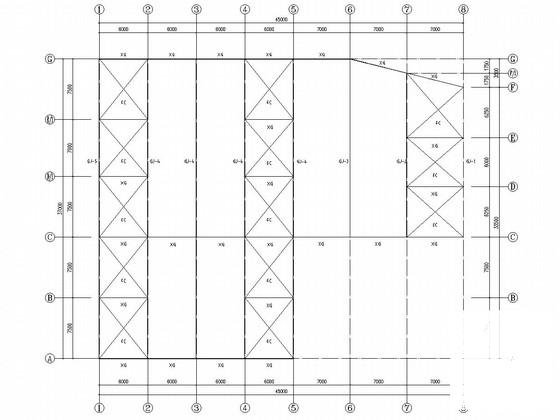

钢架及上弦支撑

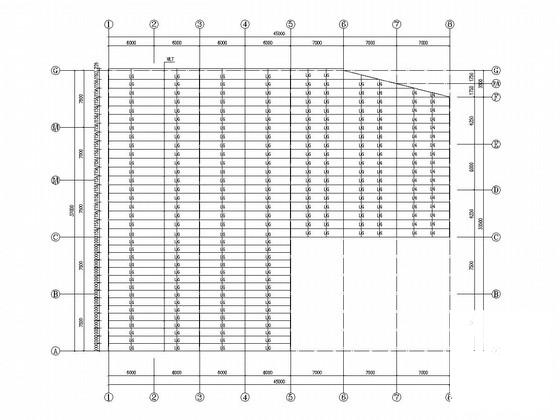

屋面檩条布置图

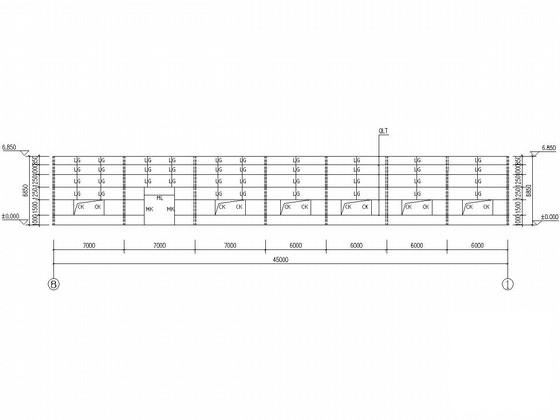

墙面檩条布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
