[CAD]8层便民服务中心给排水图纸(卫生间详图)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：8层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统,机房排水
• 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 特殊系统：气体消防
• 大样节点：水泵,泵房,卫生间,阀门管件
• 项目所在地：江苏

附件详情

• 目录及材料表
• 给排水总平面图
• 给排水设计施工说明
• 一层平面图
• 二层平面图
• 三~七层平面图
• 八层平面图
• 机房屋面层平面图
• 一层喷淋平面图
• 二层喷淋平面图
• 三~七层喷淋平面图
• 八层喷淋平面图
• 喷淋系统展开图
• 消火栓系统展开图
• 给水系统展开图
• 雨.污水系统展开图
• 水泵房详图
• 卫生间详图

附件详情

该项目位于江苏，为便民服务中心，地上8层，建筑类别为二类高层民用建筑，建筑高度32.4米。该项目给排水设计标高与建筑图一致， 0.00相当于绝对标高3.90,标高以米计，管径以毫米计，给水管标高为管中心标高，排水管标高为管内底标高。设计范围：生活给水系统、饮水系统、消火栓给水系统、自动喷水灭火系统、灭火器配置系统及七氟丙烷柜式气体灭火系统。
，共21张图。

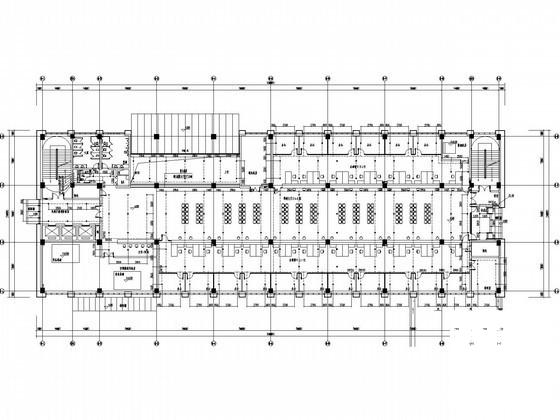

二层喷淋平面图

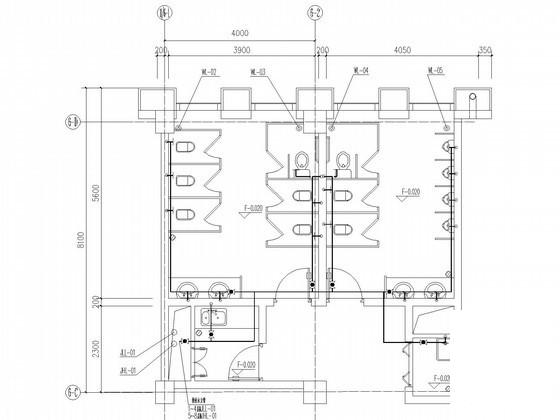

卫生间给水平面图

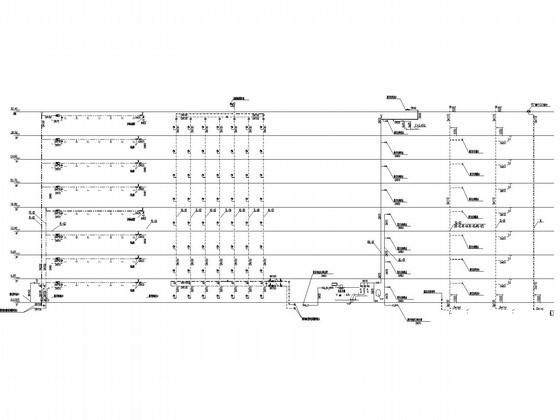

给排水及 消防系统 图

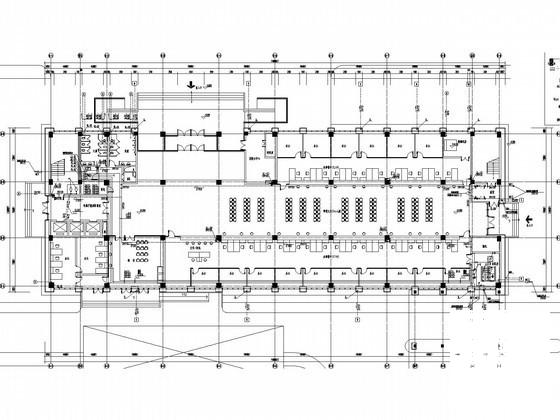

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
