一份13层生活服务中心给排水CAD图纸(自动喷水灭火系统)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：综合楼
• 建筑地上层数：13层
• 建筑地下层数：1层
• 设计阶段：施工图设计
• 供水方式：市政供水,高位水箱,水池
• 供水分区：两区
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,自动喷水,灭火器
• 地下室用途：其它

附件详情

该项目为县工业园区行政生活服务中心号楼，共13层，建筑高度为48.1米，属二类高层，1层为超市和咖啡厅，2、3层为宾馆；4层及以上为住宅。
本专业设计包括单体室内生活给排水管道系统、室内消火栓给水系统、自动喷水灭火给水系统及灭火器配置。
该项目的地下室设消防、生活合用水泵房一间，内设生活给水泵一组（两台，互为备用），供应建筑4层及以上生活用水；设室内消火栓给水泵一组（两台，互为备用），供建筑超市、咖啡厅及宾馆的是内消火拴系统用水；设喷淋泵一组（两台，互为备用），室内1~3层的自动喷水灭火系统用水；在水泵房室外设有150米 消防水池一座，屋顶设12米的高位消防水箱一座，消防给水泵均从消防水池中吸水，屋顶水箱保证消防初期用水。
本图纸内容详细，包括全面，共19张。

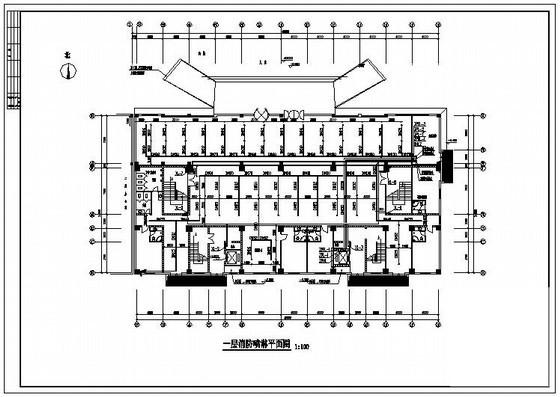

自动喷淋平面图

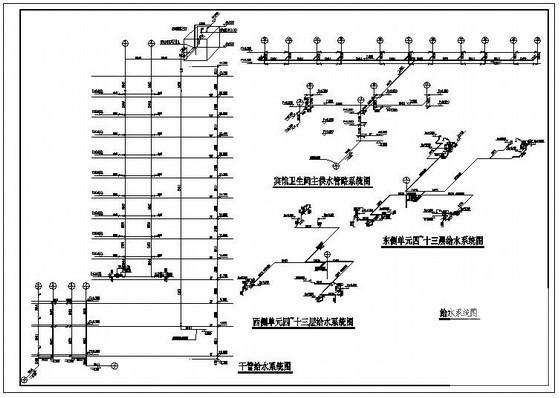

给水系统图

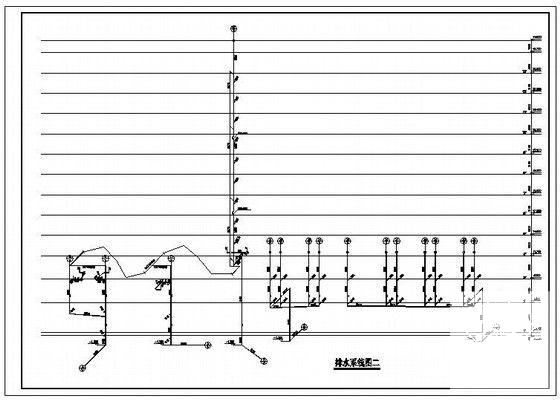

排水系统图

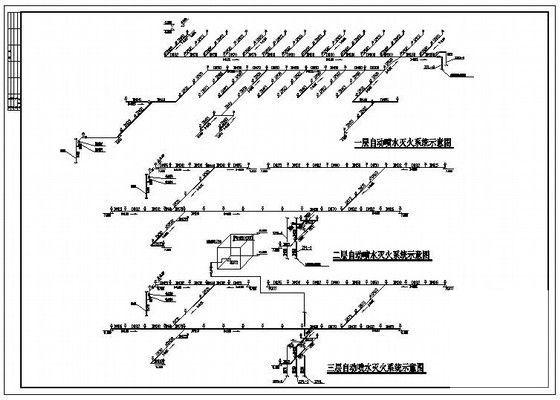

自动喷淋图

消火栓系统图

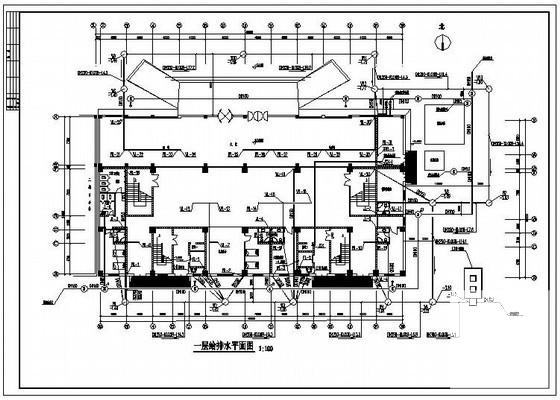

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
