地下建筑概况
（1）该项目地下室部位共二层，每层层高分别为4.300米，总建筑面积约为7000 m2，主要作为大型地下停车库及设备用房等，地下一层的南侧设置的汽车坡道为地下车库的入口，地下一层的北侧设置的汽车坡道为地下车库的出口，地下二层南部为六级人防。
（2）地下室共有电梯（包括客梯、货梯、消防梯）三部，主楼核心筒部位楼梯二个。
（3）地下室埋深9.75米，地下室侧壁采用连续墙结构，结构自防水（抗渗等级S6）；在地下室侧壁外侧、地下室顶板及地下一层车库出入口坡道外壁加做涂料防水层；厕所、水泵房等的楼地面上刷1.5厚水性双组份弹性防水涂料后再做施工基层及面层。
（4）地下室设备机房门采用木质甲级防火隔声门，楼梯间采用木质乙级防火门，地下室防火分区分隔除防火墙外采用耐火极限大于3.00h电动特级防火卷帘。
（5）地下室地面、墙面、平顶做法详见建筑设计说明。
1.5 地下结构概况
（1）地下室建筑结构形式采用现浇钢筋混凝土框架～剪力墙结构,板墙厚度分别为250mm、300mm、400mm、750mm，汽车坡道侧壁墙厚为350mm（内），650mm（外）。
（2）该项目桩为钻孔灌注桩，根据桩的位置区域和作用不同共有φ750、φ600二种规格。
（3）基础底板厚度一般为850mm，底板结构面标高均为-8.900米。四、五桩承台的厚度h＝1600mm，六桩承台的厚度h＝1800mm，二、三桩承台的厚度h＝1200mm，核心筒处大承台的厚度h＝1600mm。基础略呈方形，其中南北向长度约为120米，东西向长度约为40米，底板配筋采用双层双向钢筋网片形式，承台和核心筒处大承台另需附加钢筋网片，保护层厚度板底为100mm，板面为30mm，侧墙迎水面不小于50mm。混凝土方量约4200m3，砼设计强度等级为C30，砼的抗渗等级为S8。基础垫层采用150厚C20素砼垫层。
（4）地下一层楼板厚度为150mm，一层楼板厚度为180mm（人防部分为200mm），汽车坡道板厚为250、300mm；
（5）设计采用后浇带将地下室各层楼面及承台分成三个块分阶段施工，后浇带要待主楼沉降趋于稳定后方可封闭。
（6）该项目抗震设防烈度为7度，结构安全等级为三级。
（7）该项目围护结构采用钻孔灌注桩挡土，深层搅拌桩止水，基坑南侧圆弧区域因13号地铁线的规划要求，局部采用φ850SMW工法围护。内设两道砼支撑，并结合第一道支撑设置一座钢筋砼栈桥。坑底局部深坑采用双头搅拌桩和压密注浆加固。
（8）材料：
1.混凝土：
基础部分：基础垫层采用C20；地下室底板为C30（S8）；地下室主楼剪力墙为C40，柱为C60，其他为C30；地下室顶板为C30（S6），地下一、二层梁板均为C30；地下室侧墙为C30（S8）；地下部分的砼内需掺入一定量的低碱型（总碱量≤0.75％）抗裂防水剂（HEA）替代等量水泥。
2.钢筋：
该项目钢筋有HPB235级钢筋、HRB335级钢筋、HRB400级钢筋，钢筋强度标准值应具有不小于95％的保证率，吊环和预制构件的吊环、受力预埋件的锚板应采用HPB235级钢制作，HPB235级钢筋采用E43型焊条，HRB级钢筋采用E50型焊条。对于迎水墙面钢筋保护层厚度不应小于50mm部分，应在保护层内配φR6@150网片。
3.墙体材料：
外墙采用200厚加气混凝土砌块、M10水泥砂浆砌筑到顶，内墙采用200厚和100厚加气混凝土砌块，M10水泥砂浆砌筑到顶。
4.地下室底板、外墙、顶板等的后浇带做法详见结构施工总说明，此处不赘述。
5.结构节点构造做法详见结构施工总说明，此处不赘述。
……
字数约7.3万字 编制于近代年

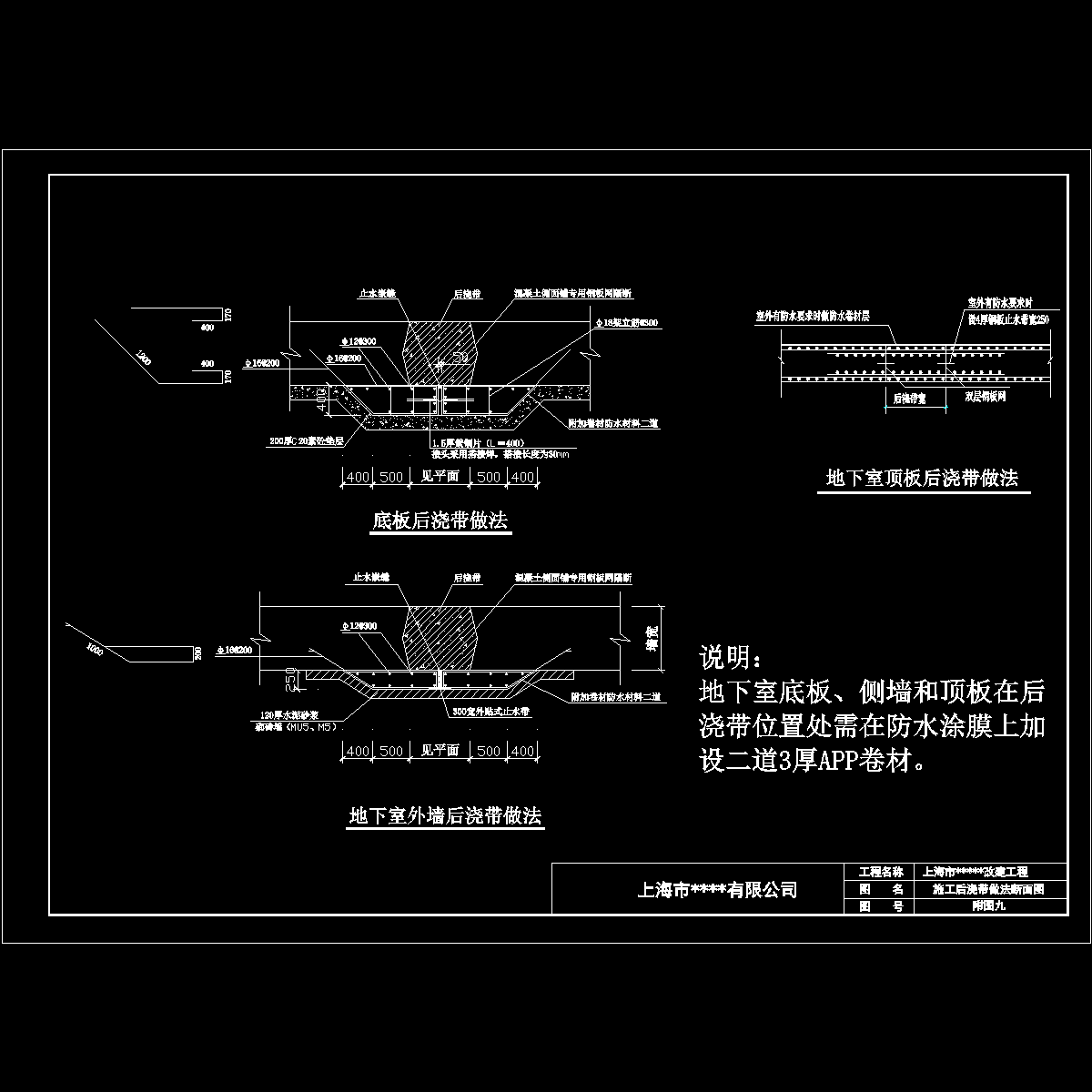

后浇带及防水止水板做法00.dwg

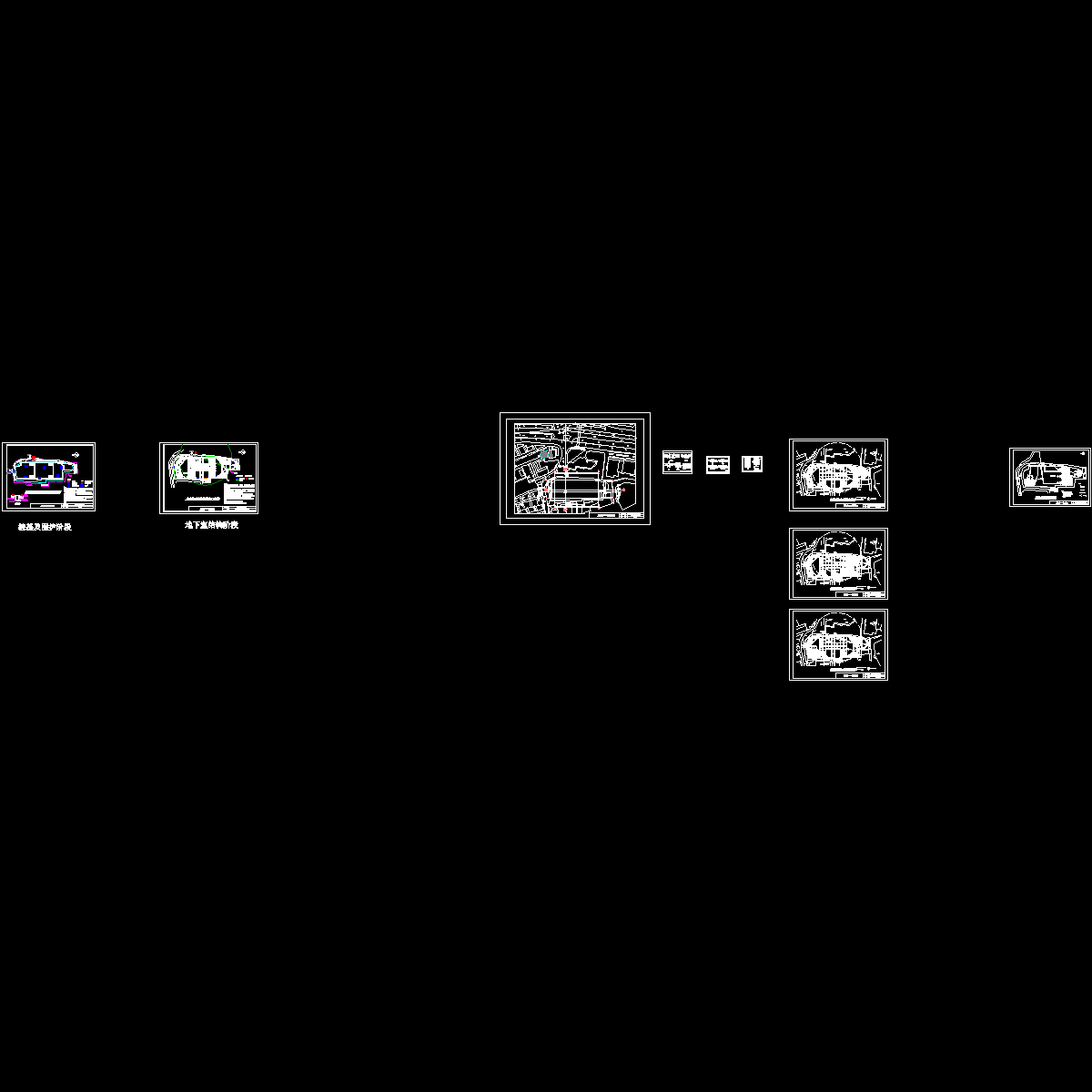

地下施组附图00.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
