附件设计说明:有
-
建筑类别:住宅
-
建筑高度类型:高层建筑
-
建筑地上层数:11层
-
建筑地下层数:1层
-
设计年代:近代
-
地下室用途:商业,车库
-
生活供水设计:生活给水系统
-
生产供水设计:热水系统
-
排水设计:污水系统,废水系统,雨水系统
-
消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
-
供水设备:高位水箱
-
供水方式:市政供水
-
供水分区:三区
-
排水体制:污废合流,雨污分流
-
消火栓用水量室外(L/S):20
-
消火栓用水量室内(L/S):20
-
项目所在地:河南
附件详情
一、项目概要及设计范围
本项目为开封市某高档住宅小区内单栋建筑,规划占地面积210700平方米;该项目为G11F-5、G11F-6、G11F-7等3栋住宅楼,为二类居住建筑,建筑层数为地上11层;地下一层为自行车库。
该资料包括给水系统、排水系统、室内消火栓系统、热水系统。
二、系统设计
1.给水系统
由市政管网引入两条市政给水管,在整个园区内连通,形成环网,水压最低为 0.29MPa。由环网向消防泵房、生活水池供水。在环网上按规范布置室外消火栓。室内系统采用分区给水方式.
2.室内消火栓系统
①消防水源由市政给水管网提供.本单体室内消火栓用水量为20L/s,室外消防水量为20L/s.
②本单体消防给水管接自小区集中消防水泵房,消防水泵房设置在地下室内.消防水箱设于G18F屋顶,有效容积为18m3.消火栓栓口动压超过0.50MPa设减压孔板.
3.排水系统
①采用雨、污分流,污废合流的排水系统。卫生间设专用通气立管排水系统,厨房设伸顶通气管,室内污废水经小区管网汇集,排至化粪池初处理后,排入市政污水管网,并在基地内总排放口设置具有格栅和排水专用控制井。
②屋面雨水斗采用87型雨水斗;雨水经雨水斗和雨水立管排至小区雨水管网;阳台雨水单独设置立管。
4.天燃气设计
该项目用气从小区低压天然气管网接入。室内外天然气管道应有坡度,其坡向应符合小口径管坡向大口径管,同口径管坡向集水管的原则,坡度为0.003.

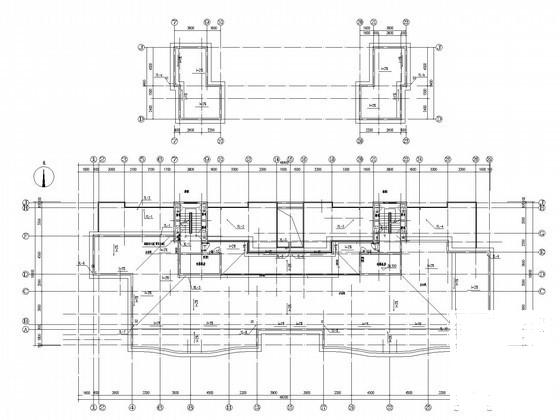

机房层给排水消防平面图
架空层给排水消防、天然气平面图

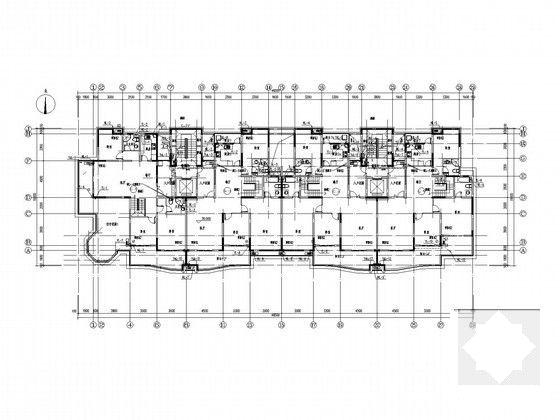

十一层给排水消防、天然气平面图
十一层给排水消防、天然气平面图

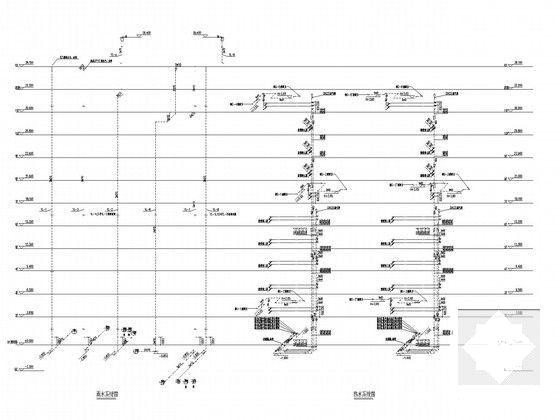

雨水、热水系统图
雨水、热水系统图

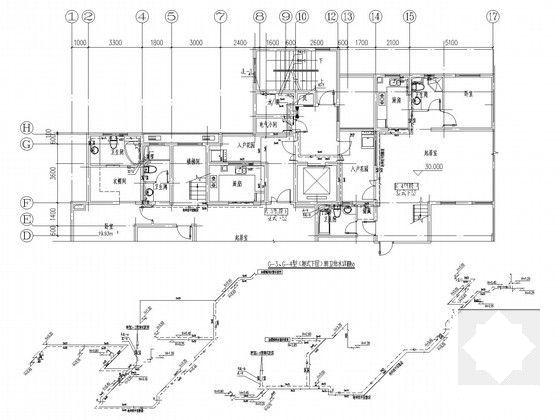

5#(复式下层)厨卫给水系统图
5#(复式下层)厨卫给水系统图
5#给水,雨水,热水,消火栓系统图
5#给水,雨水,热水,消火栓系统图

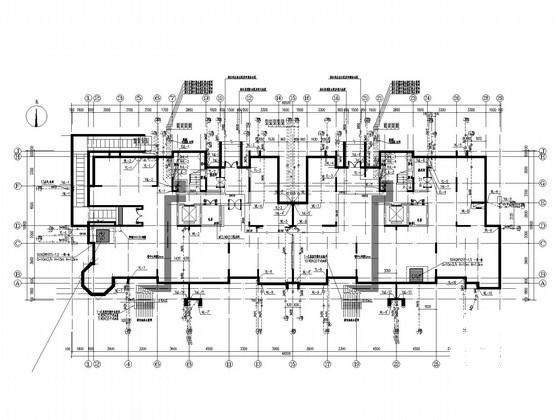

6#地下层给排水消防平面图
6#地下层给排水消防平面图

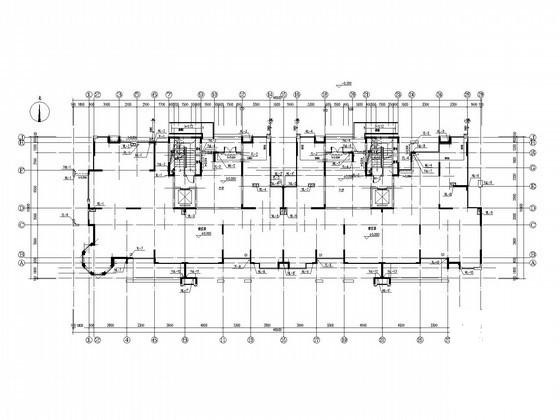

6#架空层给排水消防、天然气平面图
6#架空层给排水消防、天然气平面图
给水,消火栓系统图
