一份9层办公楼给排水消防CAD施工图纸(气溶胶灭火系统)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：15625.14平方米
• 建筑地上层数：9层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：32张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：两区
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间
• 项目所在地：湖北

附件详情

• 给排水设计说明
• 气溶胶灭火系统设计说明
• 生活给水系统展开原理图
• 自动喷水主干管原理图
• 生活及消火栓平面图
• 自动喷水平面图
• 卫生间平面大样图
• 给排水横支管系统图

附件详情

该工程设计为地下一层，地上九层，建筑面积15625.14m2 ，建筑高度34.95m，室内外高差0.15m。其中地下室和一层为车库和设备用房，2~9层为办公用房，设计范围包括生活给水系统、污废水系统、 消防系统 。
该项目设有生活给水系统、生活热水系统、潜污泵排水系统、消火栓给水系统、自动喷水灭火系统、移动式灭火器、气体灭火系统.，建筑雨水系统，空调冷凝水系统。
，共32张。

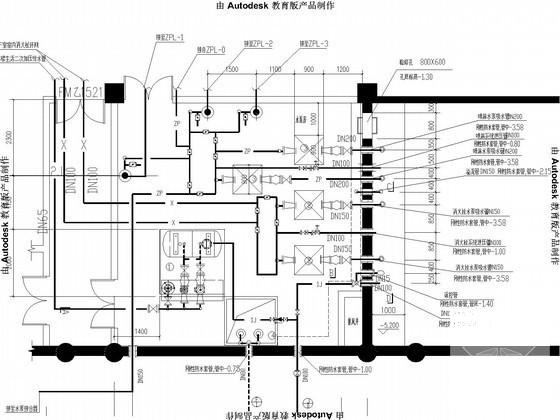

泵房平面图

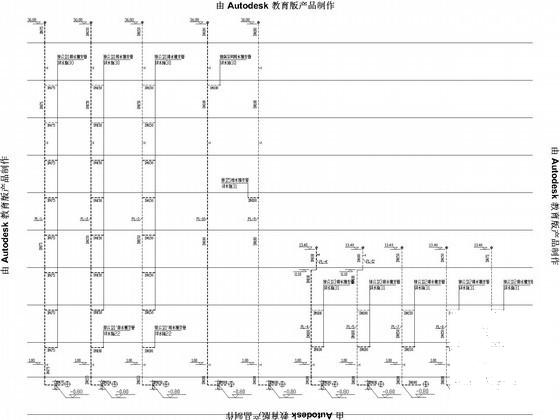

排水系统原理图

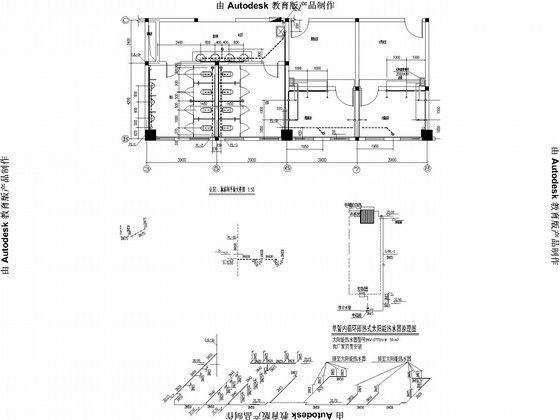

卫生间系统大样图

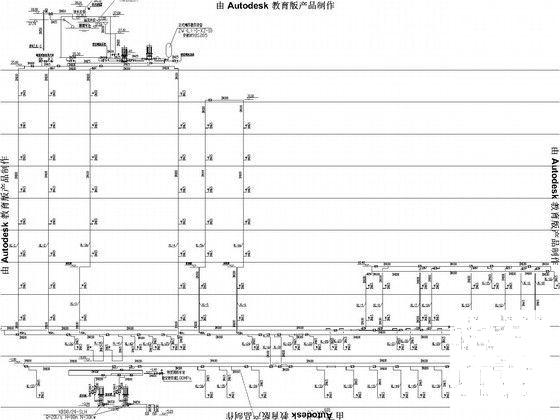

消火栓给水系统展开图

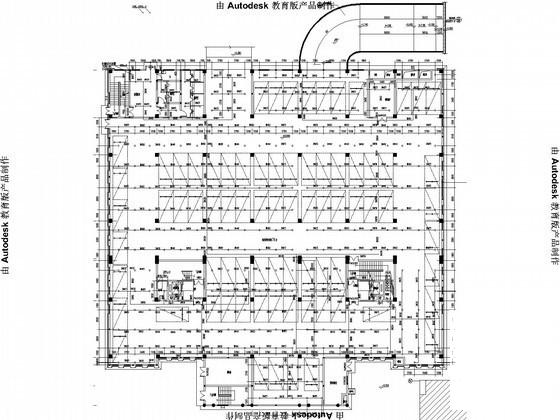

喷淋平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 16:57:17上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
