景观给排水总平面CAD施工图纸(圆形雨水检查井)(dwg)

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 功能：公园广场
• 设计阶段：施工图设计
• 参考图纸：10张以下

附件详情

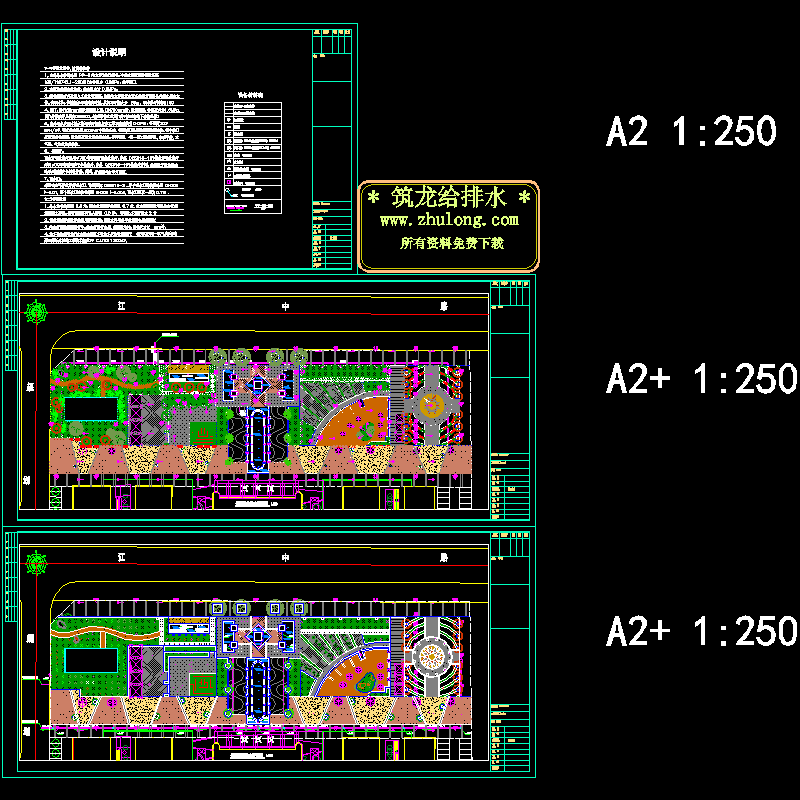

图纸内容为某景观给排水总平面图，室外给水管材采用PP-R给水管，0.8MPa，热熔接口。水源均采用市政给水，供水压力为0.3MPa。、绿化灌溉方式采用人工拉皮管浇灌，生活给水管道应在适当的地方预留公共绿化用水支管。设洒水栓，位置根据知名地产进行布置，其间距不宜大于25m。室外污水及雨水排水管均采用高密度聚乙烯双壁波纹管。雨水管道检查井采用700砖砌圆形雨水检查井，
