6.6万平高层厂房给排水消防系统设计施工CAD图纸

项目概要：

该项目总占地面积66219.2m2，场地内已建建筑建筑面积66219.2m2，新建建筑（1#电梯试验塔）建筑面积8094.64m2，其中地上建筑面积6058.41m2，地下建筑面积2047.50m2。项目地上22层，地下3层。电梯试验塔建筑高度173.100m，造型高度约176.300m。耐火等级：地上部分一级，地下部分一级。抗震设防烈度：6度。该项目无人防设计。

设计内容:

本专业的设计范围为该项目用地红线范围内的室内给水系统、污水排水系统、废水排水系统、雨水排水系统、消火栓消防系统、气体灭火系统以及建筑灭火器配置等。

图纸展示：

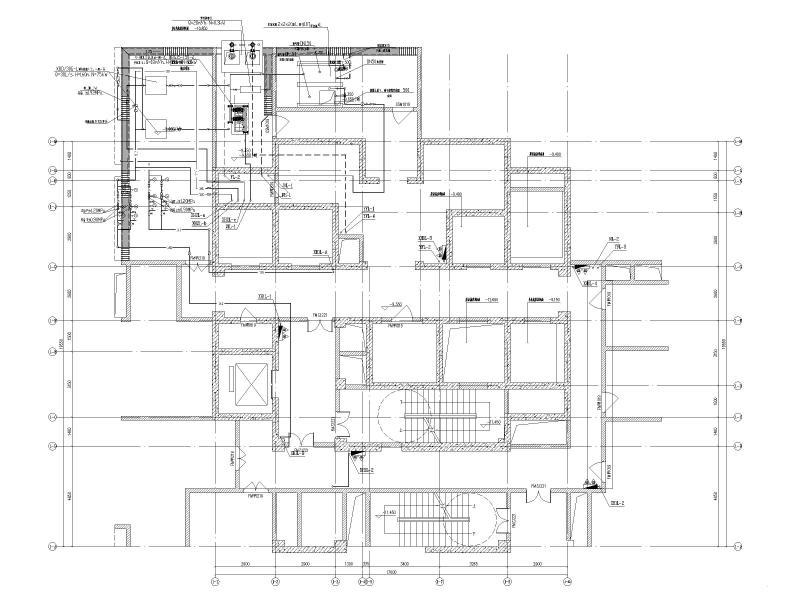

地下二层给排水平面图

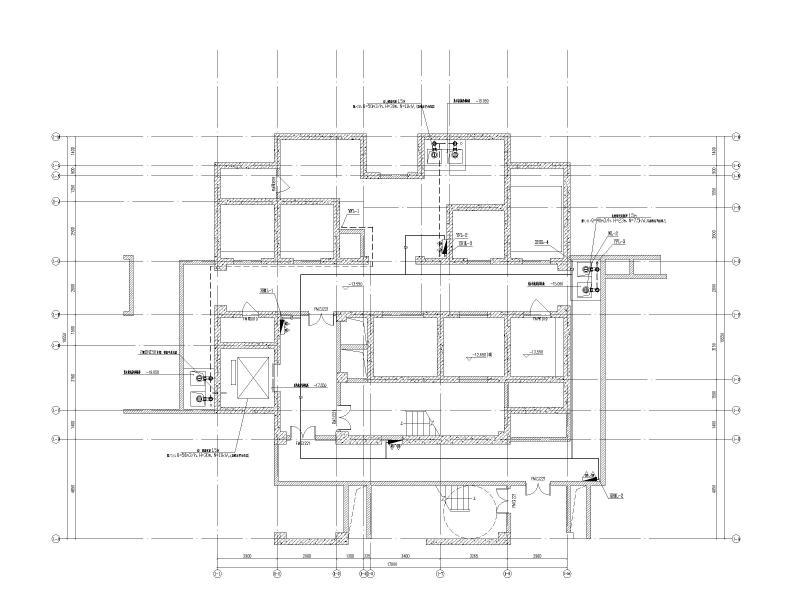

地下三层给排水平面图

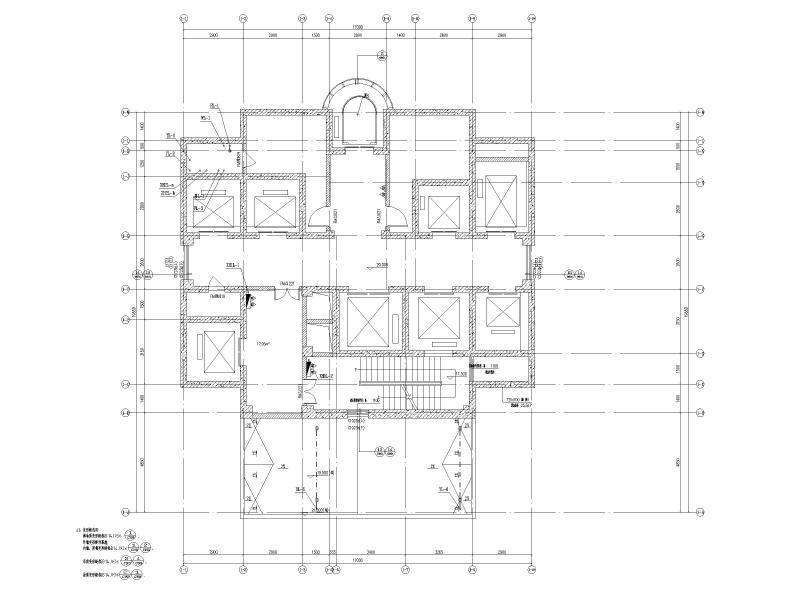

地上五层给排水平面图

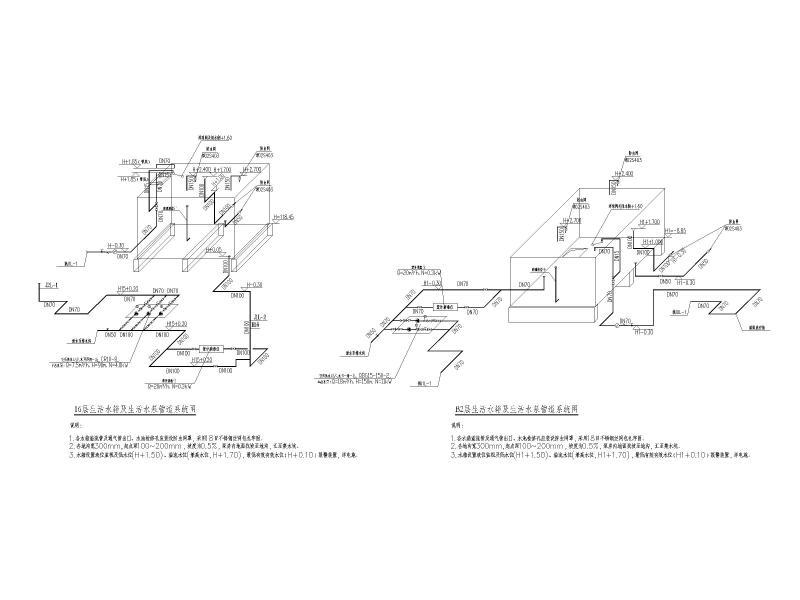

生活水箱及生活水泵系统图

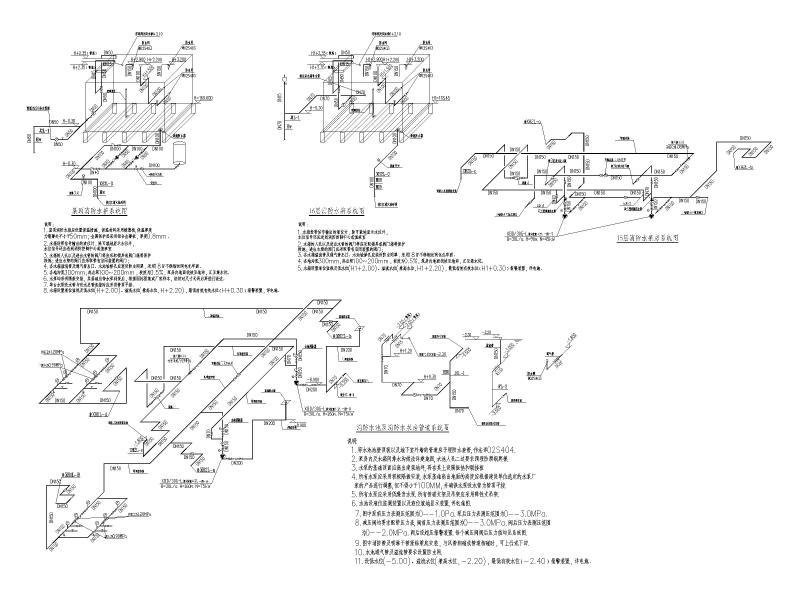

消防水池、消防水箱及消防水泵系统图

系统展开图
