一份环境监测中心6层综合楼给排水设计CAD图纸

[复制链接]

0

主题

0

帖子

1064

积分

超级版主

Rank: 8Rank: 8

积分
1064
发表于 2020-3-1 11:57:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 出图日期:2010
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给排水,消火栓
  • 设置场所火灾危险等级:中危险级Ⅱ级

附件详情

1.某监测中心综合楼工程设计任务书;
2.政府有关主管部门对该项目扩初设计的批复;
3.建设单位提供的有关市政管线资料(包括给水、污水、雨水的接管点位置、管径及标高等);
4.本公司建筑及有关专业提供的作业图、设计资料、国家现行有关规程、规范;
5.该项目地上六层;其中1~4层为办公,5~6层为实验室。总建筑面积约5939m,总建筑高度为23.640m。体积为20914.5m, 耐火等级二级。
设计范围:设计范围红线范围以内的以下工程:给水系统、排水系统、 消防系统 设计。

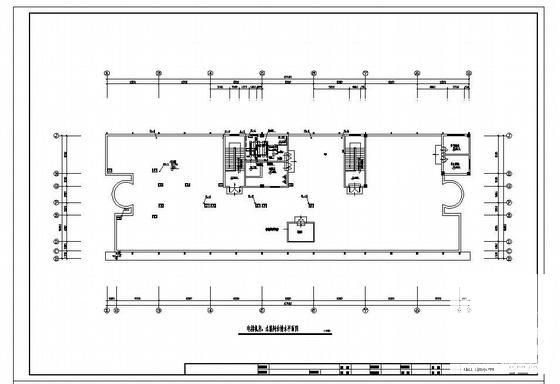

环境监测中心 - 1
第 1 张图

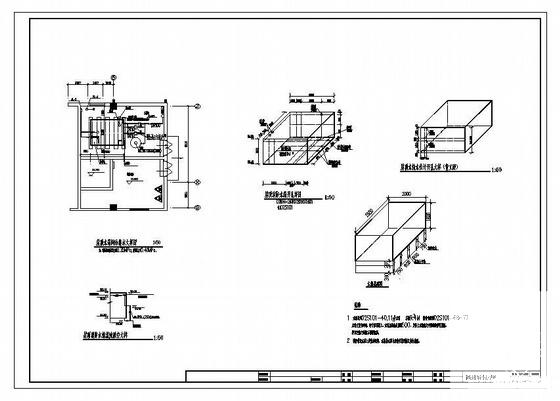

环境监测中心 - 2
第 2 张图

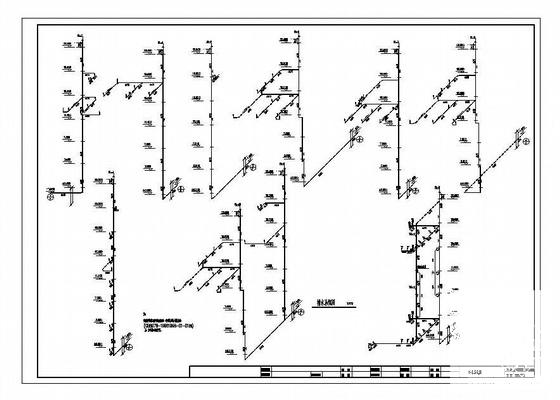

环境监测中心 - 3
第 3 张图

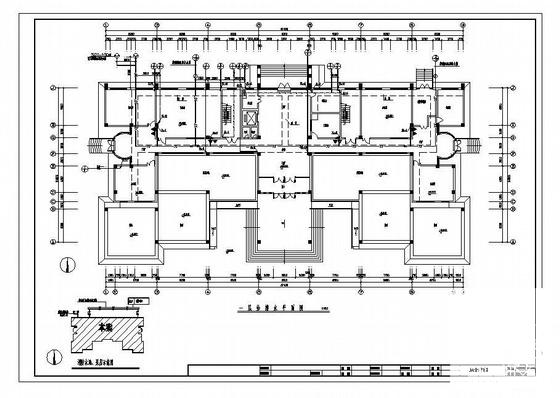

环境监测中心 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-1 11:57:55上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0ecw0wde2101fcds.rar

626.61 KB
