综合应急物资储备仓储物流中心给排水施工图纸cad平面图

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：14272.81平方米
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,灭火器配置系统
• 供水方式：市政供水
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：35,40
• 消火栓用水量室内(L/S)：25
• 项目所在地：贵州

1、 项目概要： 该项目为 智能化综合应急物资储备仓储物流中心 给排水施工图 ，总占地面积为30294.0平方米，建筑总面积为14272.81平方米。

2、设计范围：用地红线范围内的室外给排水、消防给水系统。

部分图纸展示：

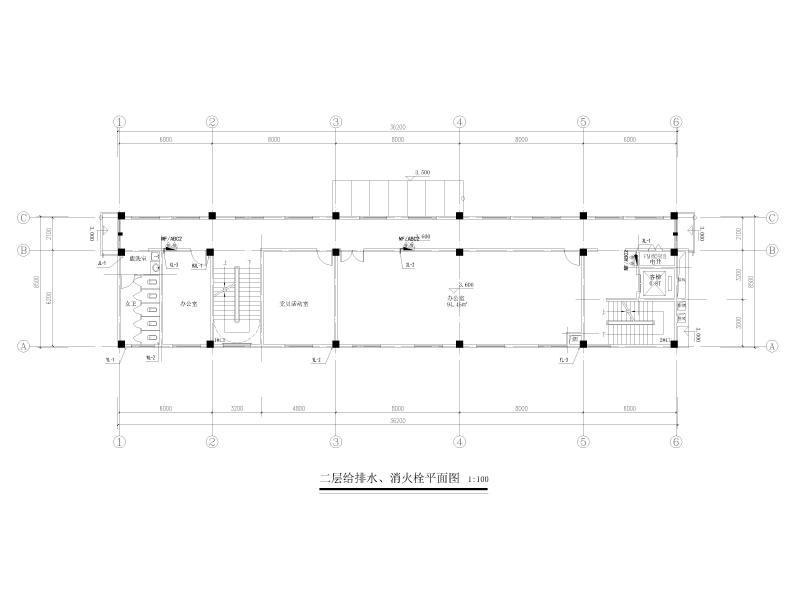

二层给排水、消火栓平面图

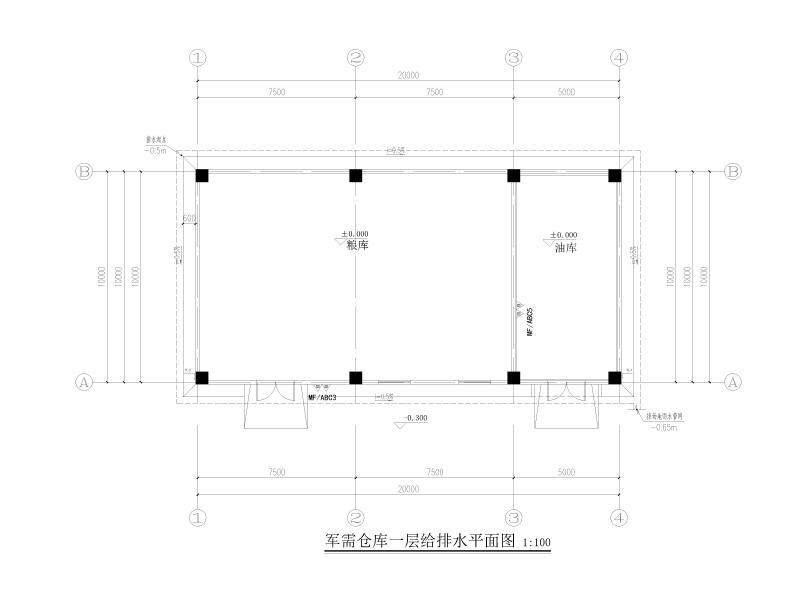

军需仓库一层给排水平面图

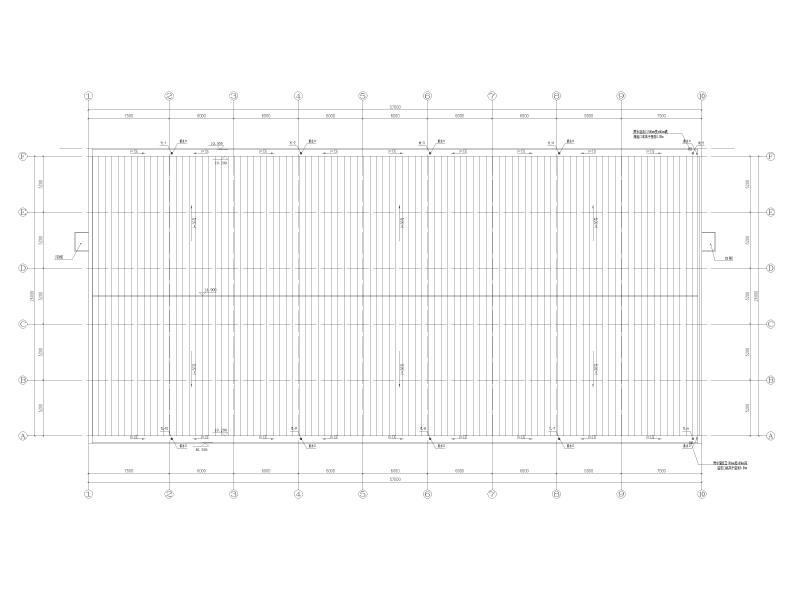

屋顶给排水平面图

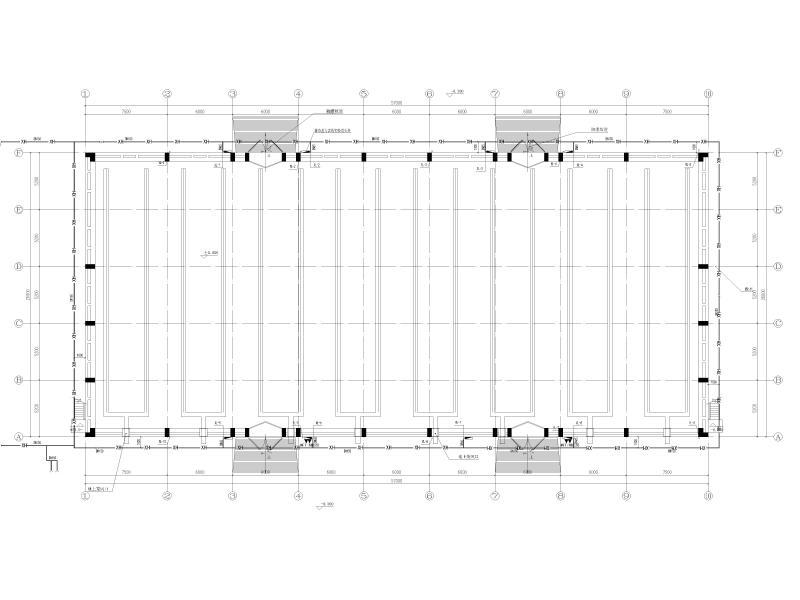

一层给排水平面图

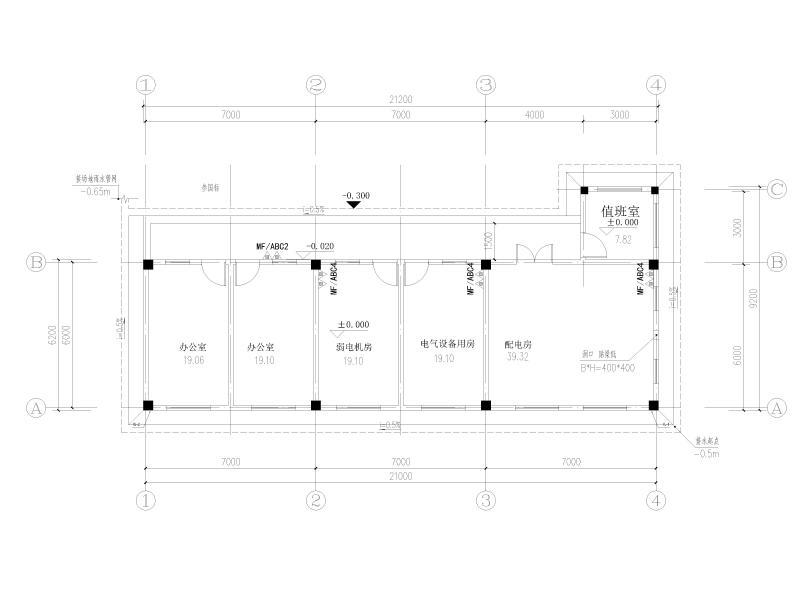

一站式服务中心一层给排水平面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
