一份10层框架物流仓储楼结构设计方案CAD图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：高层建筑
• 建筑地上层数：10层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.75kN/平方米
• 地下室功能：其他
• 参考图纸：17张

附件详情

该项目为第一个工业区升级改造工程C栋10层框架结构建筑。
结构设计总说明、桩基础 平面布置图 、承台详图及施打说明、承台详图、柱定位图、柱表、梁配筋图、屋面层梁配筋图、梯顶构架层梁配筋图、楼梯表、水池大样、节点大样配筋图、外边框梁配筋图共17张图纸。

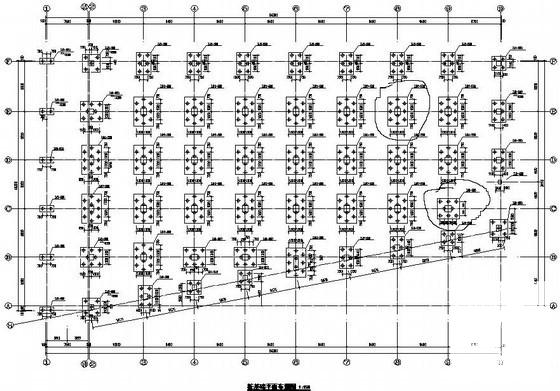

第 1 张图

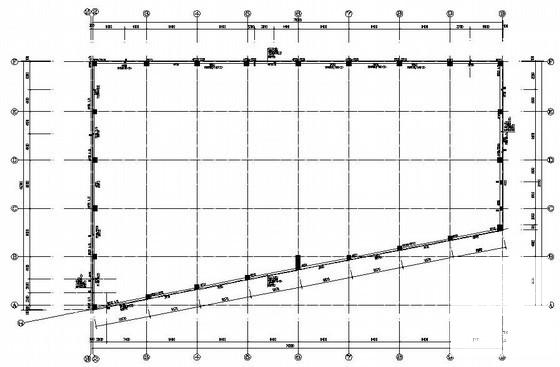

第 2 张图

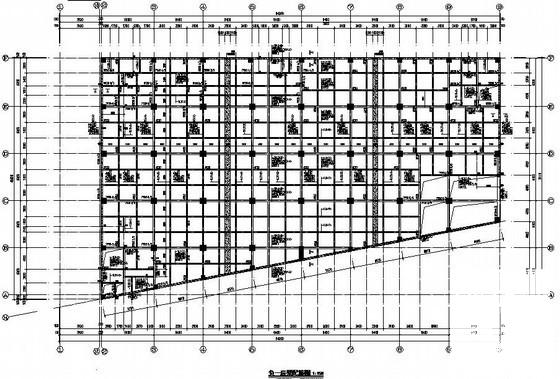

第 3 张图

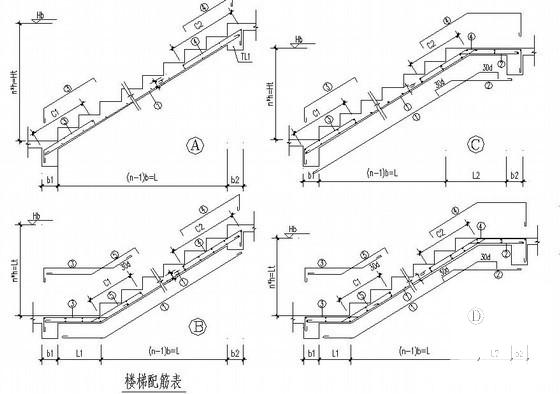

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
