4层框架结构物流仓储结构施工CAD大样图2019
-
建筑类别：其他
-
建筑高度类型：多层建筑
-
建筑地上层数：4层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
特种结构：水池
-
基础形式 ：条形基础,独立基础,桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.40kN/平方米
-
地下室功能：车库
-
参考图纸：30张
-
设计年代：近代
概述：该资料结构高度21.7米，属于戊类物流仓储。
附件内含：结构设计总说明、地下车库墙柱平面布置图、地上各层墙柱平面布置图、车库顶板结构布置图、地上各层结构平面图、车库顶板x及y向梁配筋图、正负零标高夹层板做法、楼梯大样图等，dwg格式，共计图纸30张。

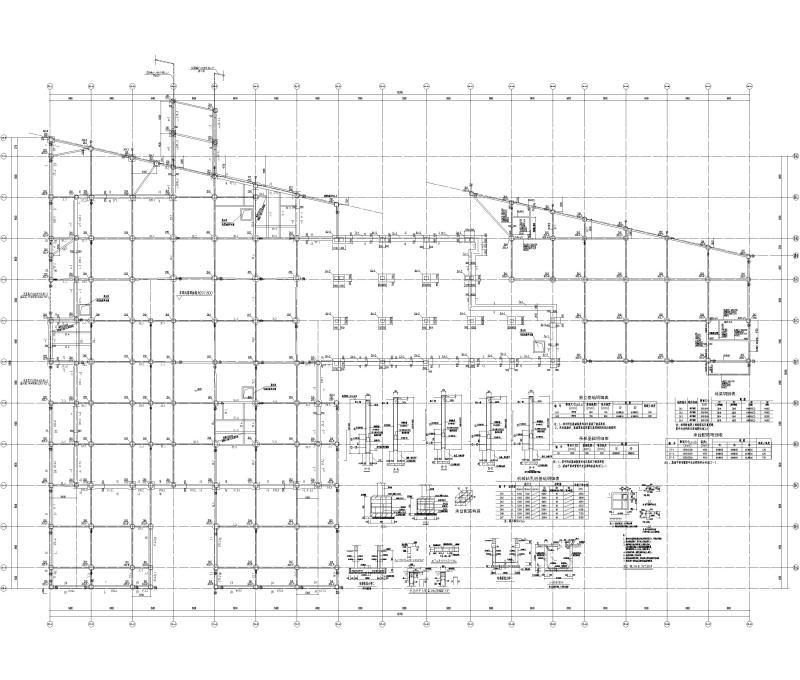

车库基础布置图

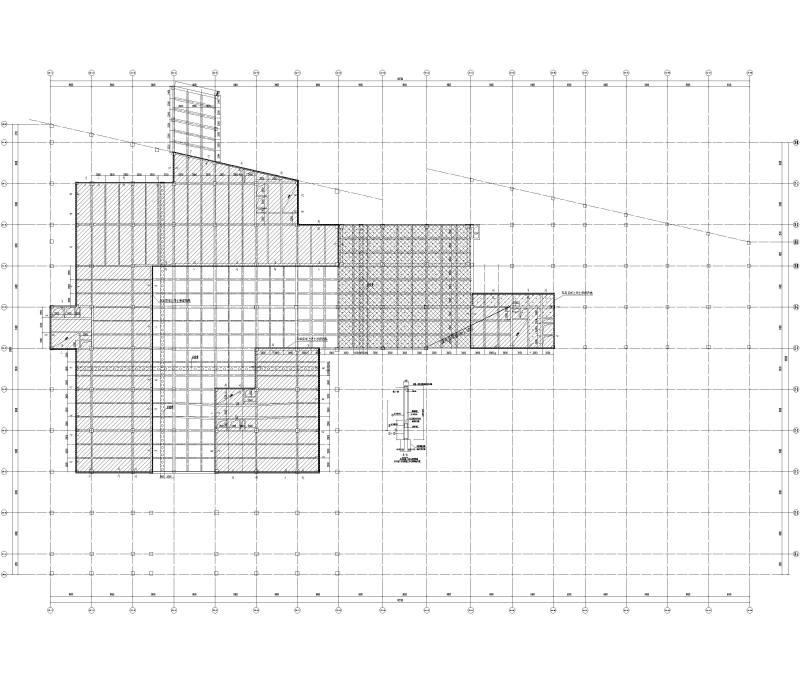

车库顶板结构布置图

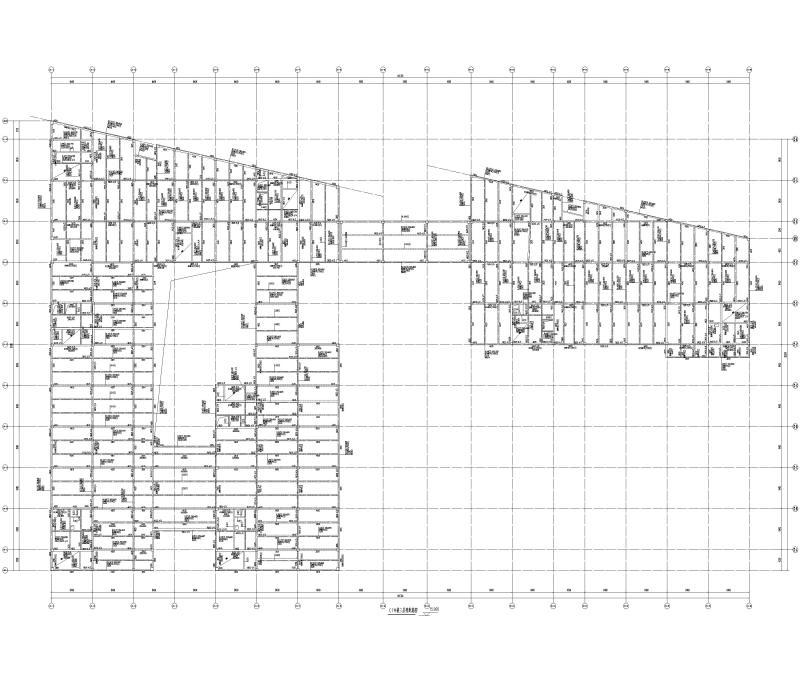

梁配筋图

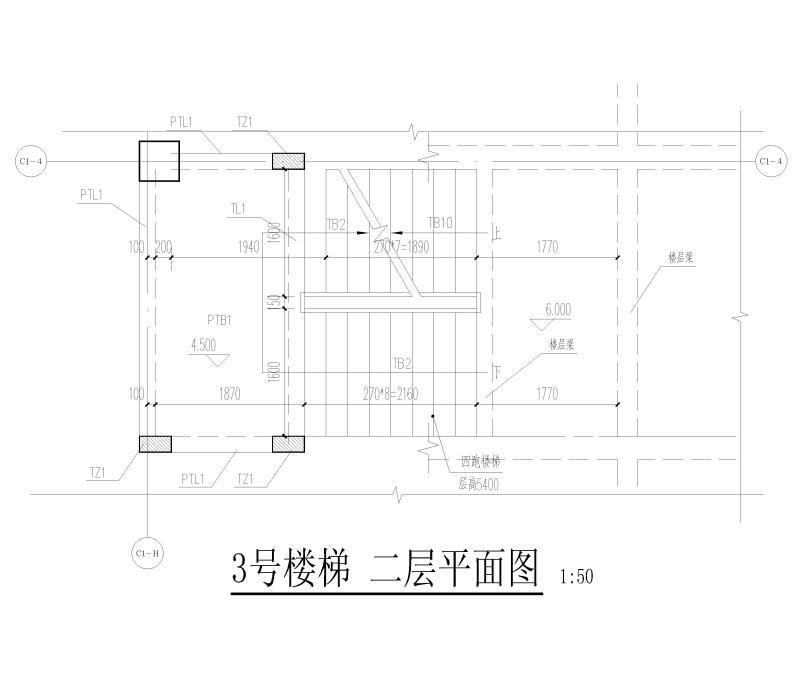

楼梯平面图

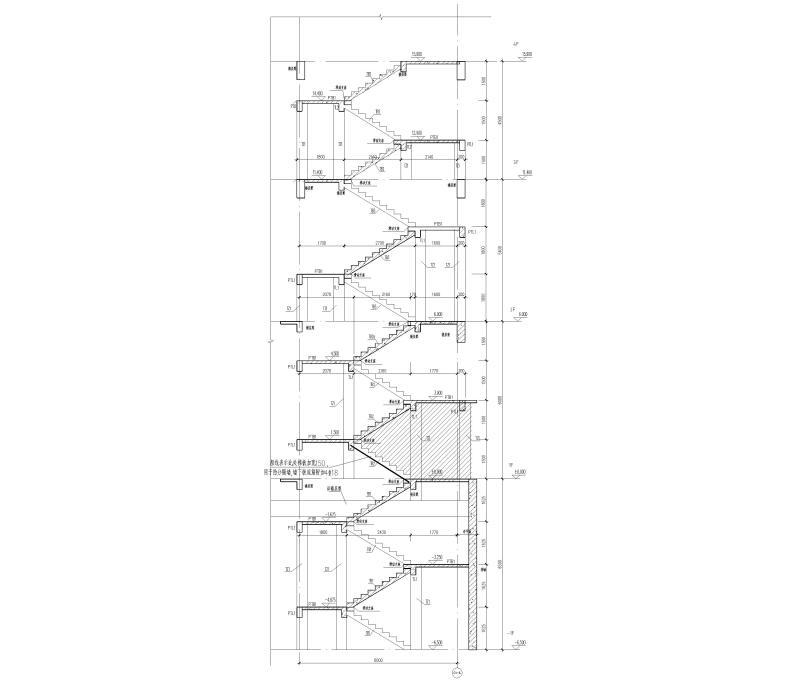

楼梯剖面图
滑动梯板配筋大样图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构大样图 - 1 -
框架结构大样图 - 2 -
框架结构大样图 - 3 -
框架结构大样图 - 4 -
框架结构大样图 - 5 -
框架结构大样图 - 6
以上是部分截图，请下载附件后查看完整高清内容
