国内物流快递运营中心采暖通风排烟系统设计CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 参考图纸：18张
• 设计内容：采暖
• 项目所在地：北京

附件详情

一、项目概要：
本项目为仓库、宿舍楼、设备用房及配套、门卫等，建筑设计面积：9106.74平米，地上六层，建筑总高度为23.8m...
二、冷热源：
均引自西南侧动力站，热媒参数：散热器采暖热水供回水温度：80~60℃...
三、采暖系统：
1.采用热水散热器采暖，采用上供下回双管系统。
2.采暖水系统采用异程式...
四、空调系统：
空调采用分体空调，该资料预留空调电源...
五、通风排烟系统：
1.卫生间设排气扇排入排气道，自然补风。
2.排风系统的水平支管上设置的防火阀均有电信号至消防控制室...

图纸共18张。

通风平面图

采暖系统图

系统图

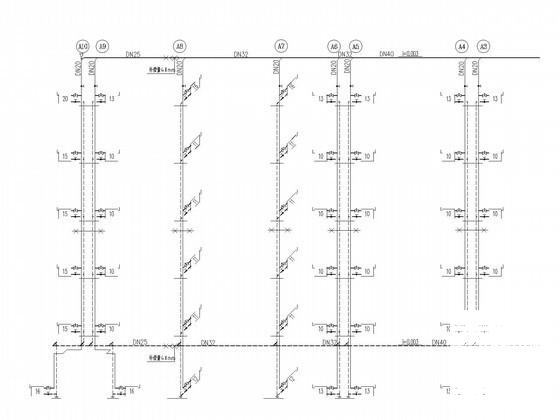

第 1 张图

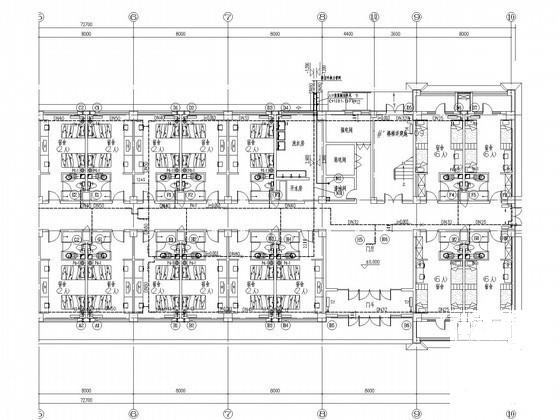

第 2 张图

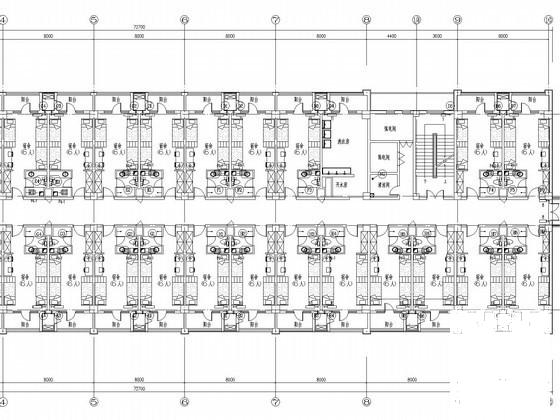

第 3 张图

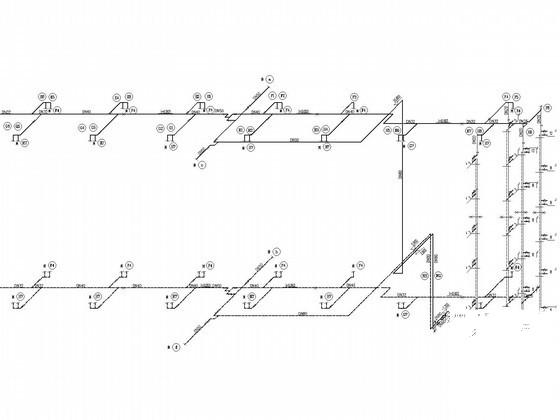

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
