民政局5层综合办公楼装修电气CAD图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计年代：近代
• 接地方式：TN-S
• 强电 设计：低压配电,电气照明,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目为某民政局综合办公楼装饰工程，设计范围包括：装饰配电插座、照明布置、弱电点位布置、装饰配电系统等。

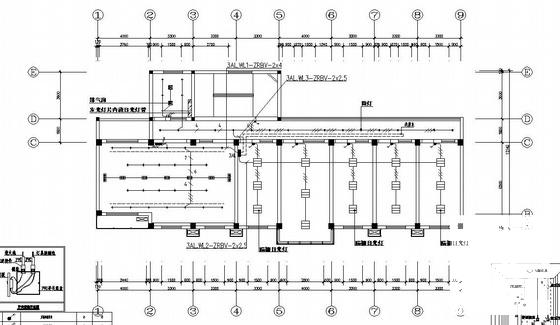

第 1 张图

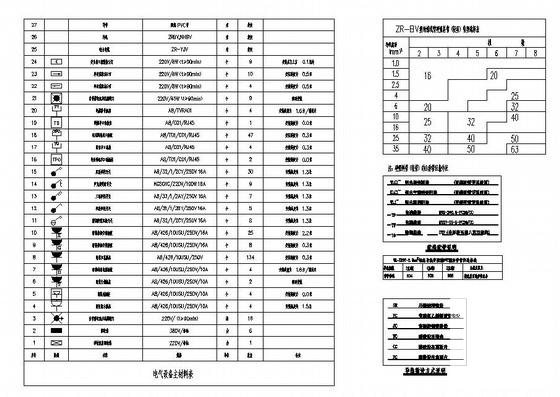

第 2 张图

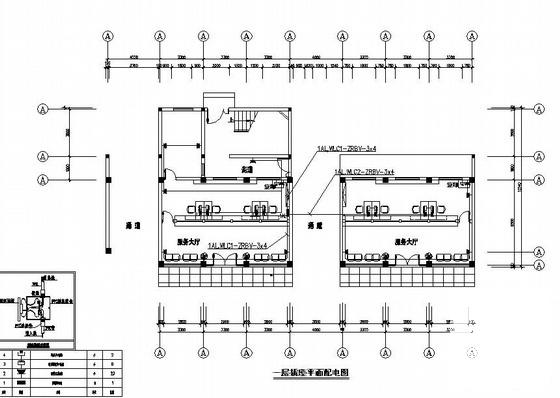

第 3 张图

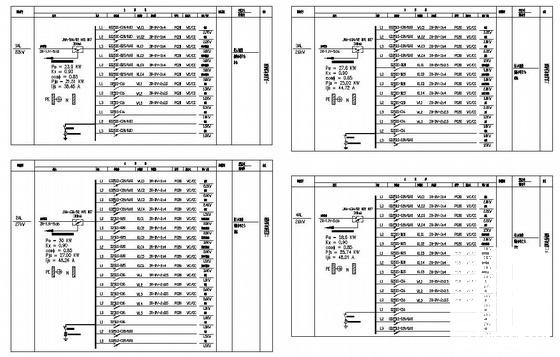

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
