高层住宅楼及地下车库给排消防施工CAD图纸

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑地上层数：29层
  • 图纸设计深度：施工图
  • 参考图纸：38张
  • 设计年代：近代
  • 地下室用途：车库
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统
  • 供水分区：三区
  • 消火栓用水量室外(L/S)：15
  • 消火栓用水量室内(L/S)：20
  • 大样节点：水箱
  • 项目所在地：江西

附件详情

  • 设计说明
  • 给排水平面图
  • 给水系统展开图
  • 消火栓给水系统展开图
  • 污水系统展开图
  • 雨水系统展开图
  • 空调排水系统展开图
  • 18T屋顶水箱透视图
  • 车库喷淋平面图
  • 水箱系统展开图
  • 地下车库给排水平面图
  • 水箱平剖面图
  • 集水井剖面图

附件详情

该项目为住宅工程，层数为地上29层，建筑总高度87米，属一类高层住宅。
该项目设计范围为室内给排水系统,室内消防给水系统,灭火器灭火系统.
，共38张。

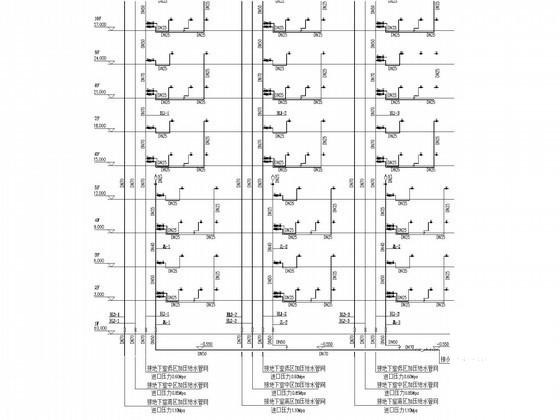

给水系统展开图

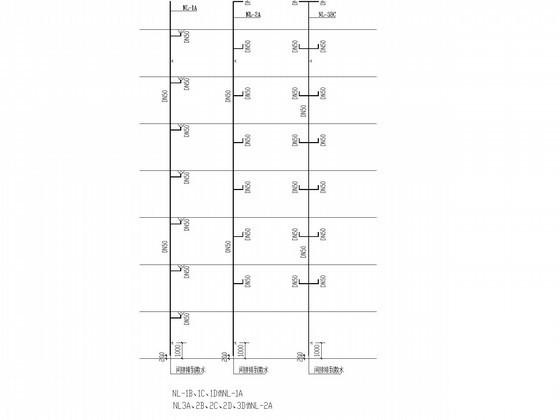

空调排水系统展开图

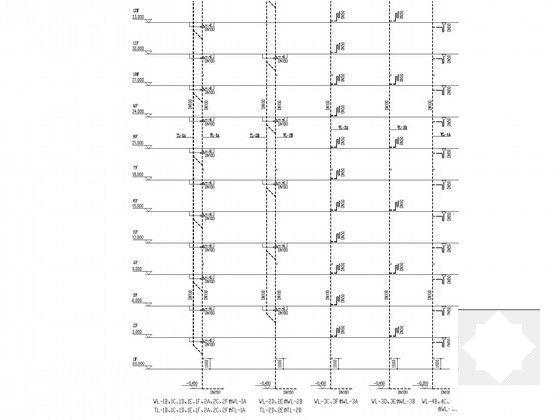

污水系统展开图

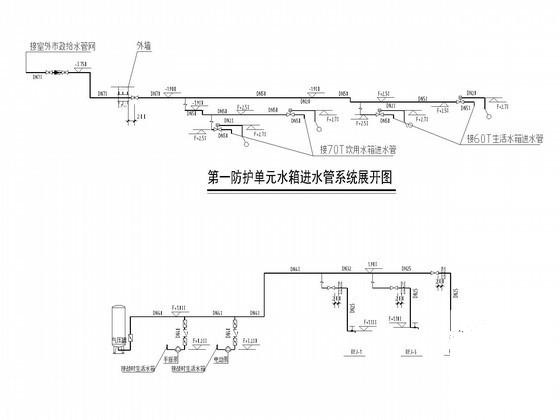

水箱系统展开图

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
  • 地下车库消防图纸 - 1
    地下车库消防图纸 - 1
  • 地下车库消防图纸 - 2
    地下车库消防图纸 - 2
  • 地下车库消防图纸 - 3
    地下车库消防图纸 - 3
  • 地下车库消防图纸 - 4
    地下车库消防图纸 - 4
  • 地下车库消防图纸 - 5
    地下车库消防图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
