6层办公楼地板辐射采暖及消防给排CAD施工图纸(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：6层
• 地下层数：1层
• 图纸设计深度：施工图
• 设计内容：采暖
• 冷热源：市政热网
• 采暖系统：热水辐射
• 项目地址：黑龙江

附件详情

一、项目概要
该项目办公楼地上6层，地下一层，设计范围包括地板辐射采暖、消防及给排水系统设计三部分内容。

二、采暖设计
1.该资料为XXXX办公楼采暖设计，系统采用低温热水地板辐射采暖系统,本系统供暖方式为连续性采暖；
2.系统供、回水温度65-55 C。本系统阻力损失为:4.5mHO.(仅指从地暖分水器至地下交联管环路部分），地面材质除卫生间 走廊 楼梯间等房间按瓷砖类计算.其余均按复合地板类计；
3.采暖地热管道采用交联聚乙烯PE-X管，地面下敷设的盘管埋地部分必须无接头。

三、消防给排水系统
1.生活给水由街区生活给水泵提供.消防给水由设在地下室的室内消防泵提供；
2.室内消防用水量为:q=20L/s,H=45米；
3.生活给水PP-R管;热熔连接。

六层给排水消防平面图

地下一层地热盘管平面图

六层采暖平面图

消火栓系统图

地下一层消防平面图

第 1 张图

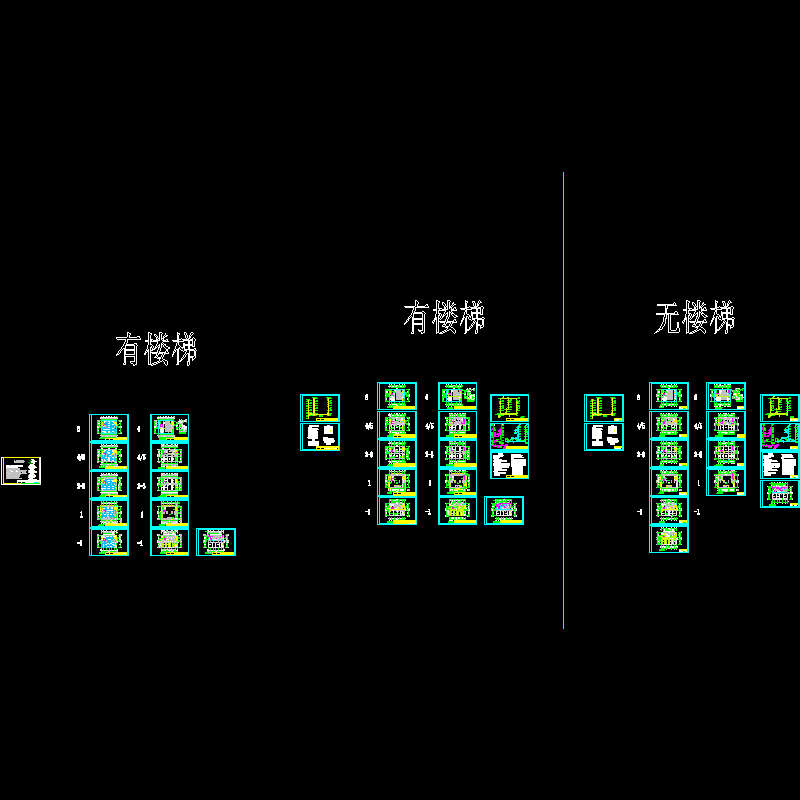

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
