11595平米3层大剧院给排消防施工CAD图纸
- 设计详细说明：有
- 建筑类别：娱乐
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：11595.01平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 排水设计：污水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 排水体制：雨污分流
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：15
- 项目所在地：安徽
附件详情
- 卫生间给水系统图
- 卫生间排水系统图
- 喷淋系统展开图

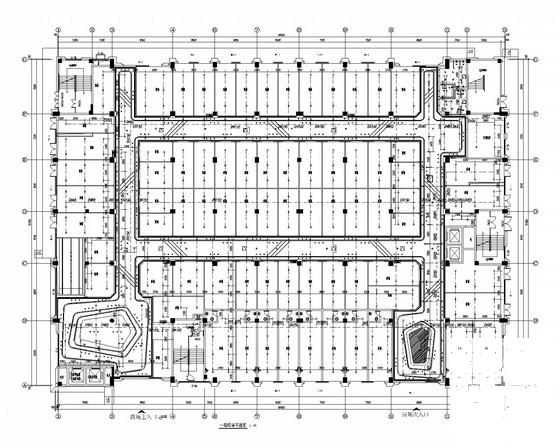

- 喷淋平面图
- 给排水平面图
- 室内消火栓给水系统图
- 生活污废水系统展开图
- 雨水系统展开图
- 生活给水系统展开图
附件详情
1.项目概要：该项目为大剧场，建筑高度不超过24m，建筑面积11595.01m2。
2.设计范围：建筑内的室内给排水及消防给水设计。
，共14张。

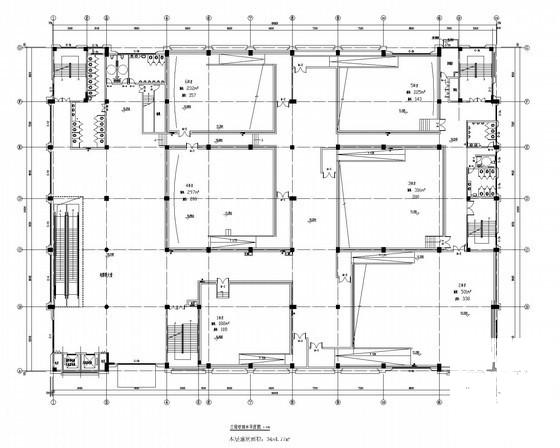

给排水平面图

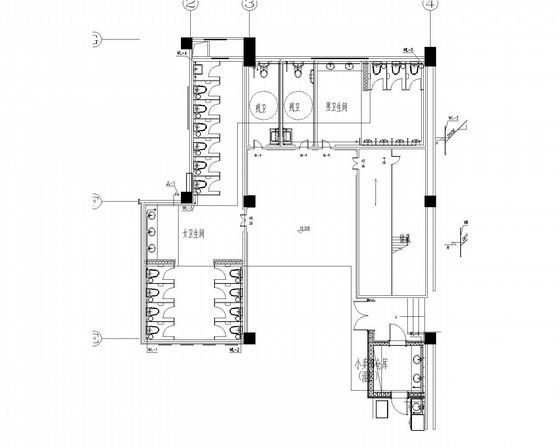

卫生间给排水详图

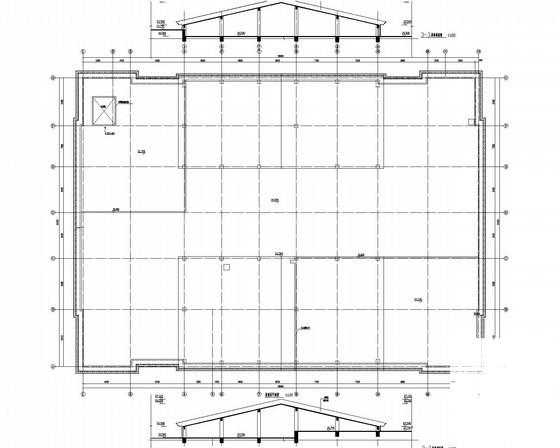

屋顶层平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
消防施工图纸 - 1 -
消防施工图纸 - 2 -
消防施工图纸 - 3 -
消防施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：2.41 MB
- 收藏次数：0
-
文件名称：
附件-995859575565887869787.rar
