4层大剧院空调_通风_防排烟设计施工CAD图纸

项目概要：

该项目为吉林市城市建设控股集团有限公司吉林市人民大剧院工程空调、通风、防排烟系统设计.该项目地下局部一层至三层，地上四层，地下一层有换热站、给水泵房、消防泵房、消防水池、制冷机房、空调机房、变电所等设备用房，还有休息室等房间。地上部分主要包括一个剧场、一个音乐厅、四个电影厅，以及相应的观众休息厅,还有化妆间、排练厅、琴房、宿舍、贵宾室等用房总建筑设计面积：37007.98平方米。多层公共建筑，建设地点为吉林省吉林市。

设计范围：

本施工图内容为建筑内的空调、通风、防排烟系统设计。

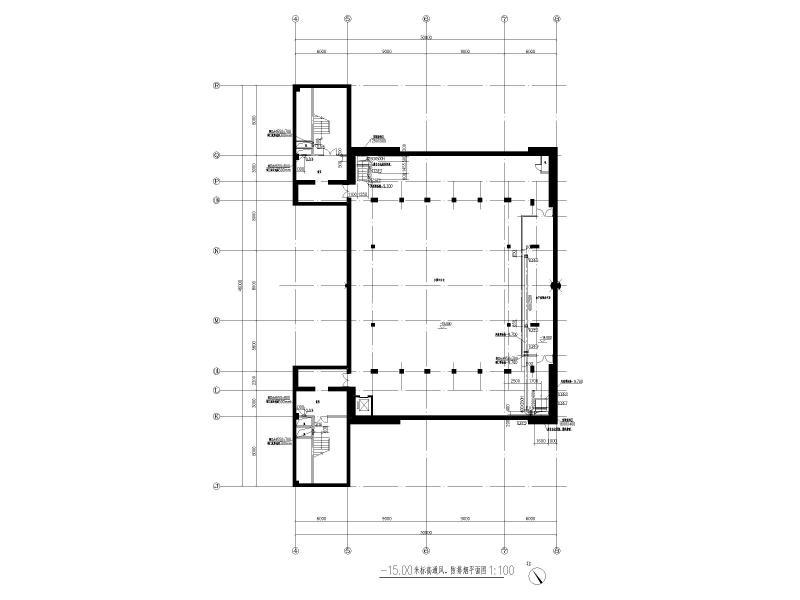

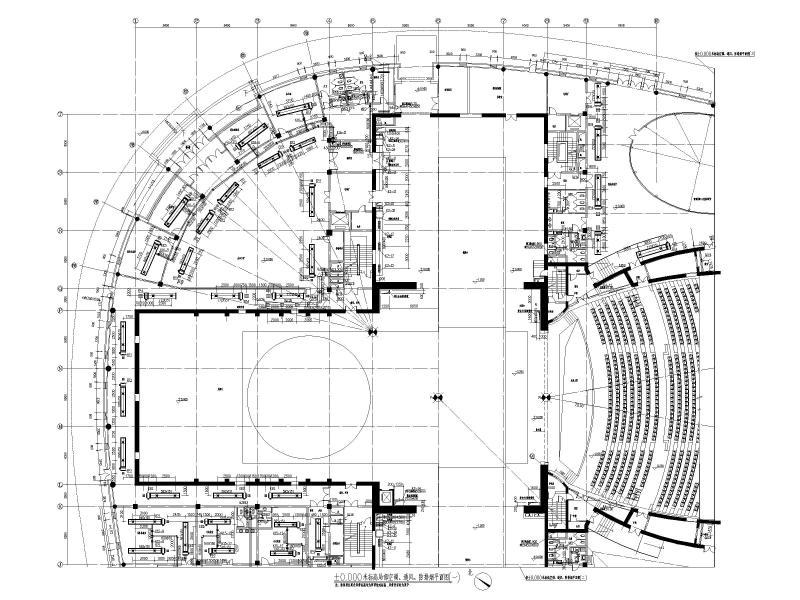

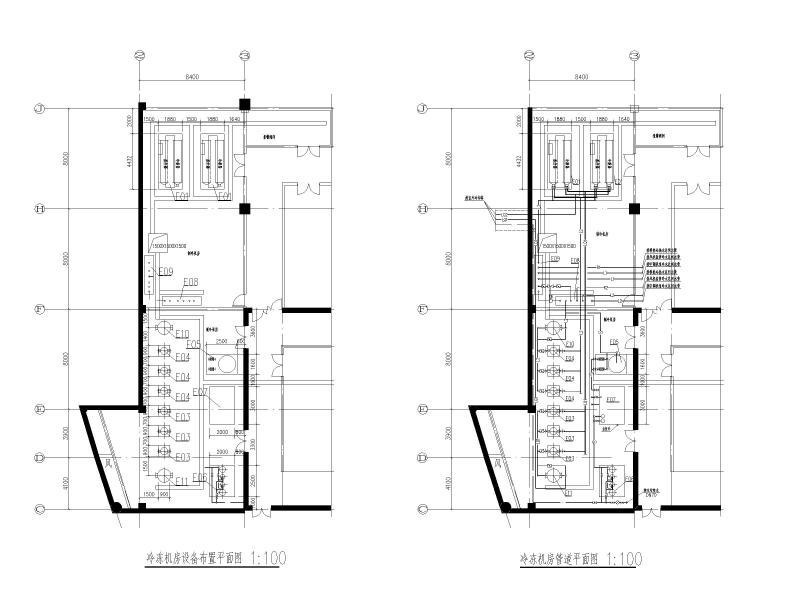

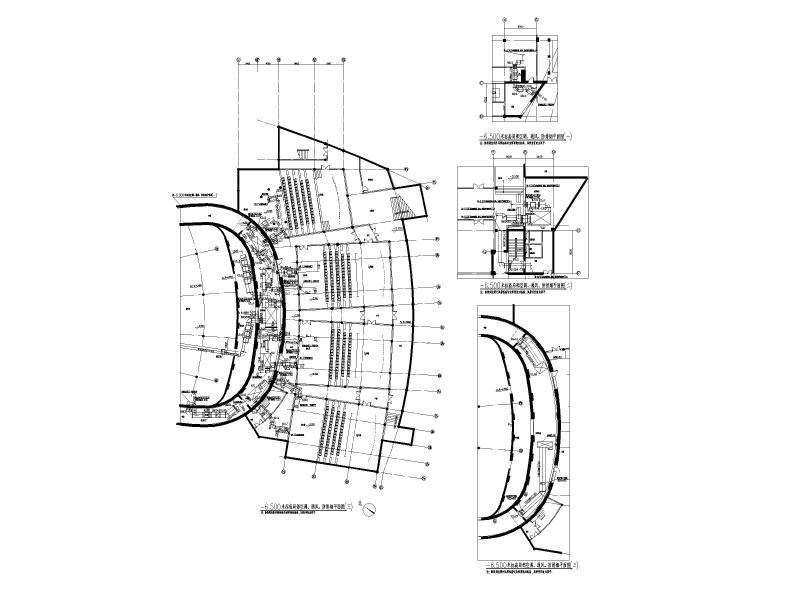

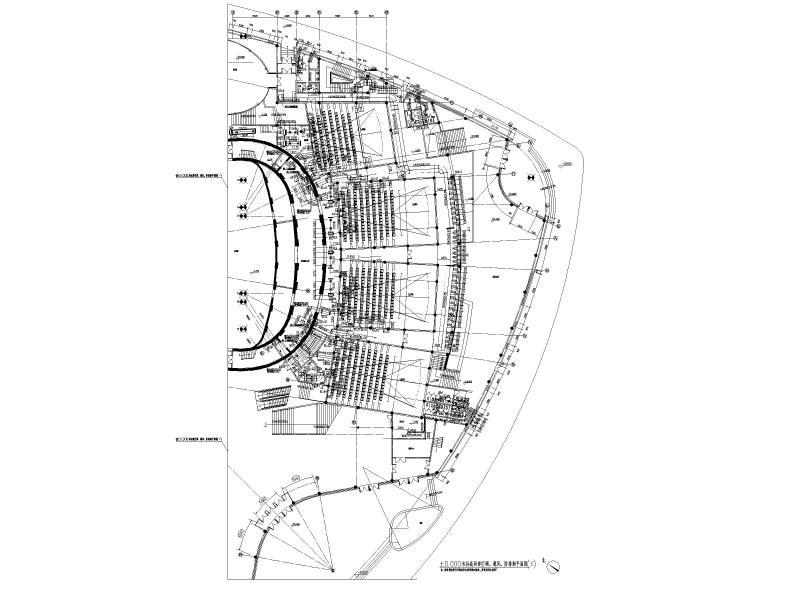

部分图纸展示：
