5层能源化学实验楼给排消防施工CAD大样图
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：36张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,预作用系统,灭火器配置系统
- 供水方式：市政供水,分区供水,无负压供水
- 供水分区：两区
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：5,15
- 大样节点：泵房
- 项目所在地：辽宁
附件详情
- 消防设计说明
- 消火栓平面图
- 自动喷水灭火平面图
- 消防泵房及消防水箱间消防给排水平面系统图
- 消火栓系统图
- 自动喷水灭火原理图
- 给水排水设计说明
- 给排水平面图
- 高区给水干管平面图
- 卫生间给排水大样图
- 给水系统图
- 排水系统图
- 雨水系统图
- 循环冷却水系统图
- 增压泵房给排水平面、系统及设计说明
附件详情
该项目为能源化学实验楼，地上五层。设计范围：建筑红线内的给水系统、排水系统和雨水内排水系统。该项目消防设有消火栓系统，预作用自动喷水灭火系统，大空间自动智能扫描灭火系统及建筑灭火器配置。
，共36张。
地区给水系统图
冷却水循环系统图
卫生间大样图

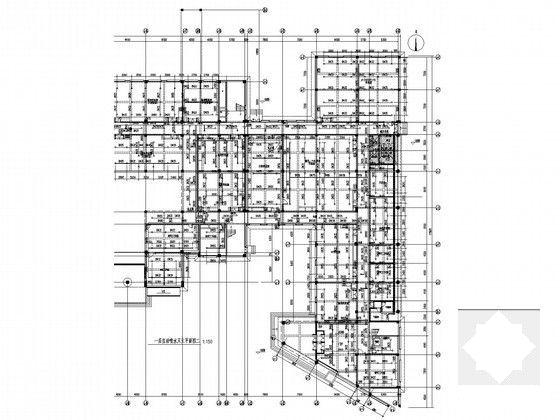

自动喷水灭火平面图

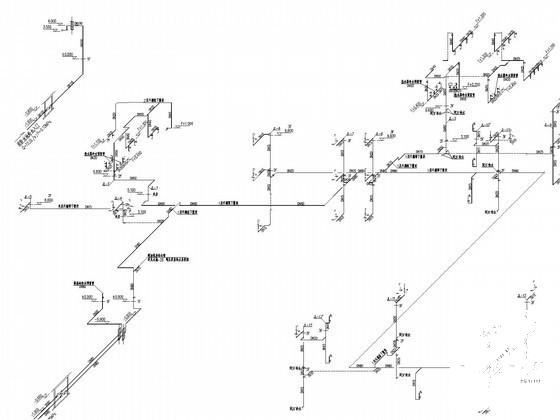

排水系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
化学实验楼 - 1 -
化学实验楼 - 2 -
化学实验楼 - 3 -
化学实验楼 - 4 -
化学实验楼 - 5 -
化学实验楼 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-29
- 评论次数：0
- 浏览次数：0
- 文件大小：4.19 MB
- 收藏次数：0
-
文件名称：
附件-995859995887696596958.rar
化学实验楼下载
