4层小学教学楼报告厅体育馆给排消防CAD施工图纸(卫生间大样图)(dwg)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：教育
• 建筑高度：多层建筑
• 建筑面积：1821.8平方米
• 地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：30张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目地址：安徽

附件详情

• 给排水平面图
• 给、排水系统原理图
• 原理图
• 卫生间大样图

附件详情

该资料为四层教学楼，属于多层公共建筑，占地面积1821.8平方米,建筑高度17.65米、18.85米。耐火等级二级。该项目设有室内生活给排水系统、雨水系统、消防系统。
编制于2015年，共30张

给排水系统原理图

卫生间大样图

消火栓系统原理图

1#2#教学辅助楼水_t3.dwg

3#教学楼综合楼水_t3.dwg

报告厅水_t3.dwg

体育馆水图_t3.dwg

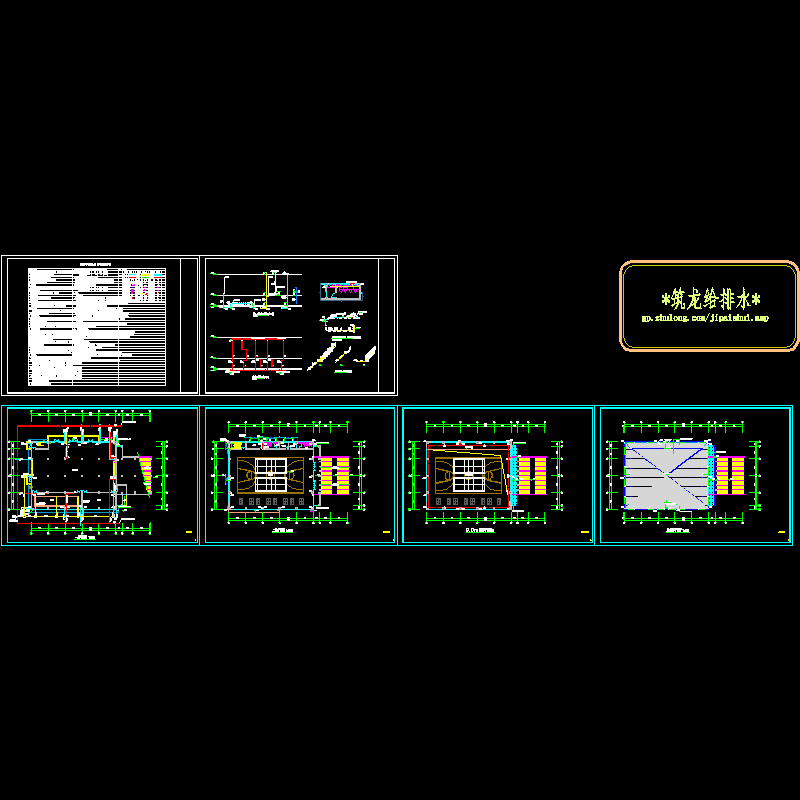

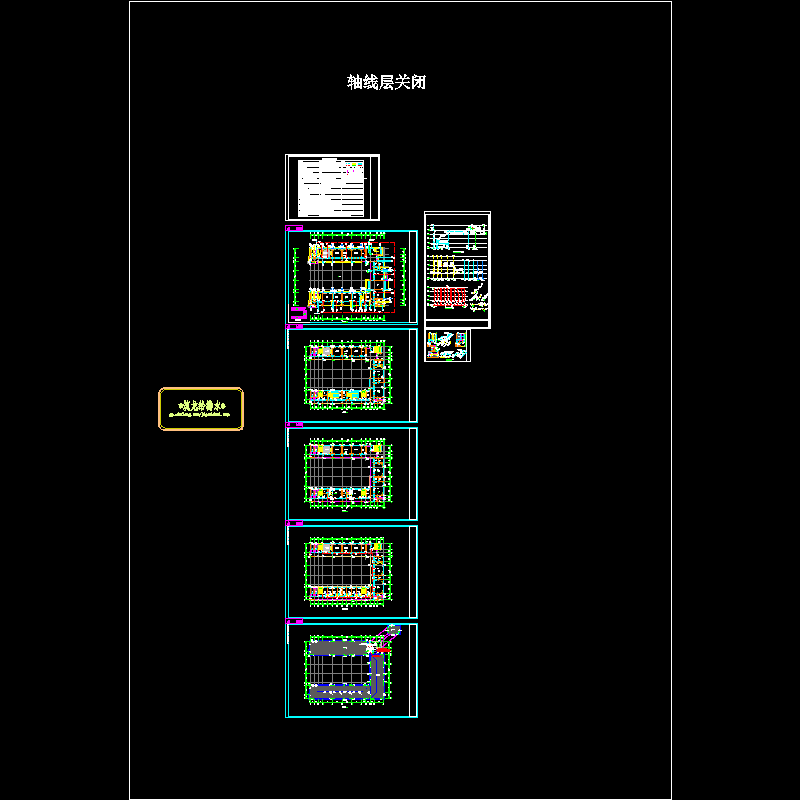

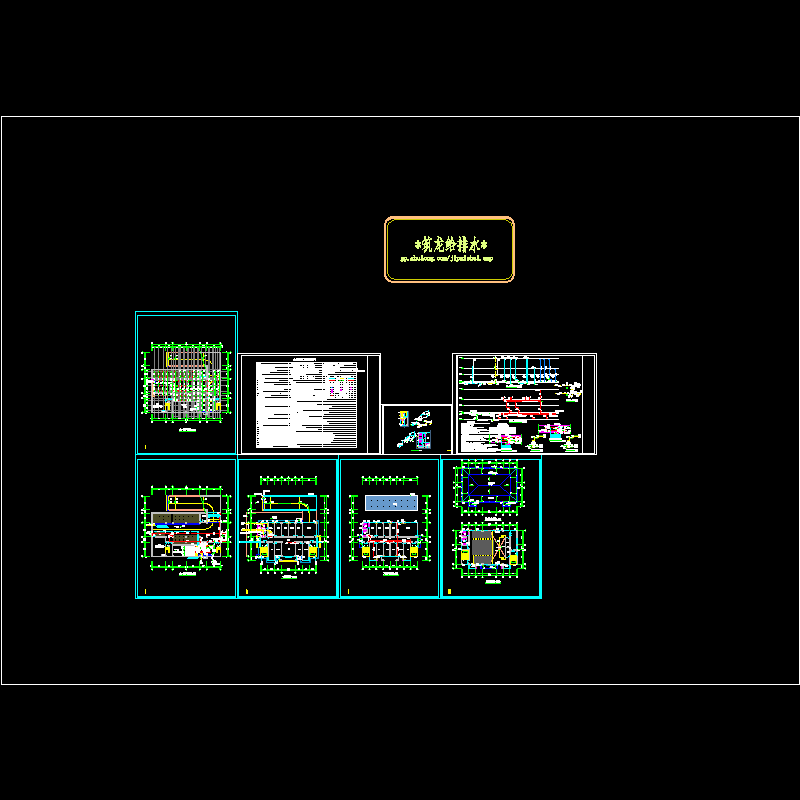

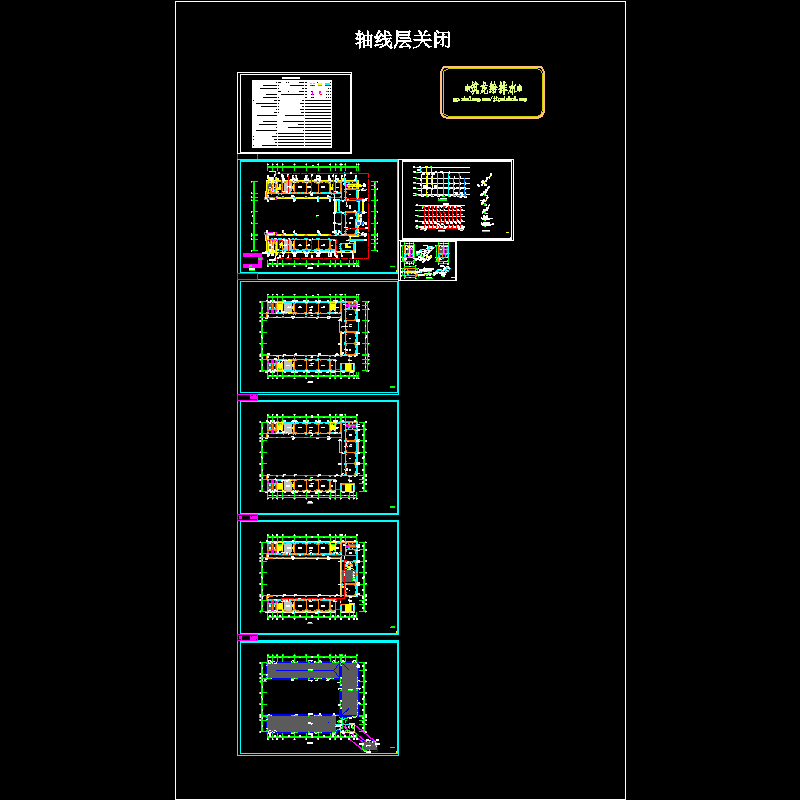

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-23 15:43:00上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
