大型实验项目水池厂房给排CAD施工大样图(室外消火栓系统)(dwg)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：3014.03平方米
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 消防设计：室外消火栓系统,室内消火栓系统
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 项目地址：山东

附件详情

• 主要设备表
• 设计、施工说明及图例
• 首层、局部二层及地下层给排水平面图
• 消火栓系统图
• 消防泵房平面图
• 卫生间给排水详图

附件详情

编制于2013年 共10张

卫生间大样图

泵房平面图

图

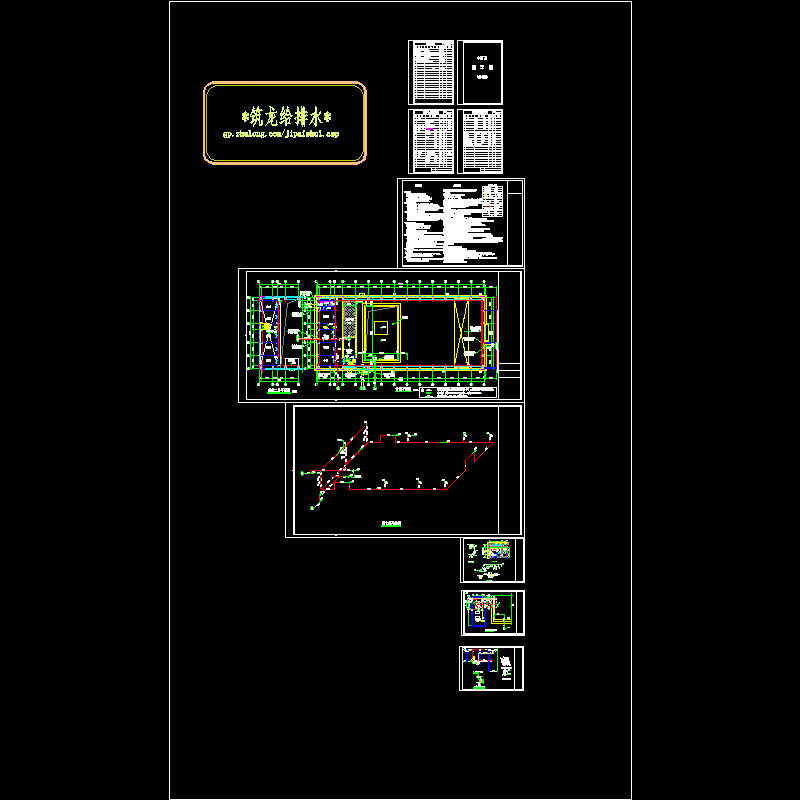

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
