设计说明：有
-
建筑类别：工业建筑
-
建筑高度：单层建筑
-
建筑结构形式：钢筋混凝土结构
-
建筑面积：109337.71平方米
-
图纸设计深度：施工图
-
参考图纸：72张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,雨水系统
-
消防设计：室内消火栓系统,喷淋系统
-
供水方式：市政供水
-
项目地址：上海
附件详情
-
消防平面图
-
消防透视图
-
给排水平面图
-
给排水系统图
-
地下水池及泵房给排水平面图
-
室外工程排水平面图
-
消火栓平面图
-
喷淋平面图
-
生活给水原理图
-
水箱间大样图
-
室内工程设备材料表
-
图例
-
浴室大样图
-
卫生间大样图
-
雨水污水提升井详图
-
雨水污水管道计算表
-
设备材料表
-
检查井坐标表
-
施工设计说明
-
室内给排水设计说明
附件详情

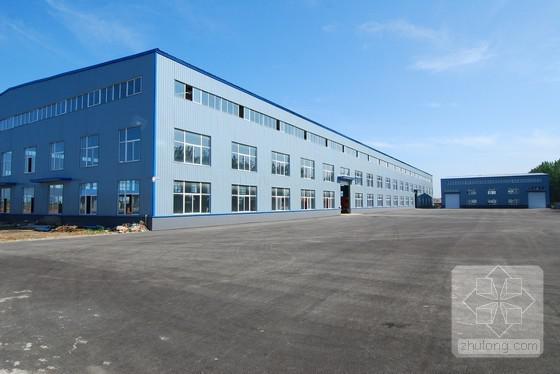

丙类高层工业厂房，耐火等级一级，面积109337.71平方米，高度26m。成品库房、零配件库房货物堆放为堆垛，高度不大于3.5m。设计范围包括所有室内、室外给排水及相关消防设计。
包含雨、污水管道标高计算表，pdf格式。
共72页，编制于近代年。

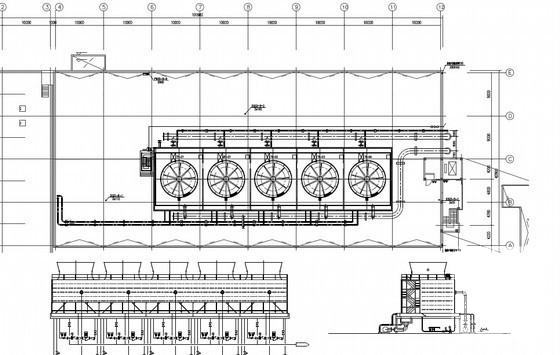

2#建筑动力站屋顶给排水平面图

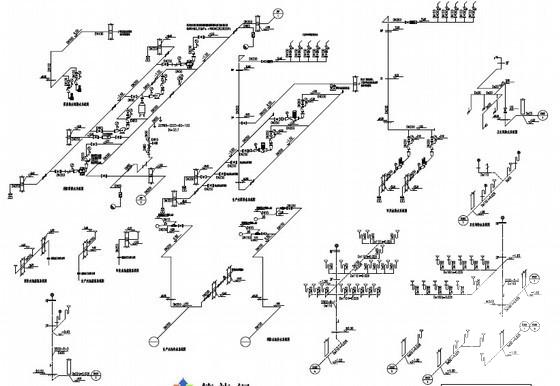

给排水系统图（部分）

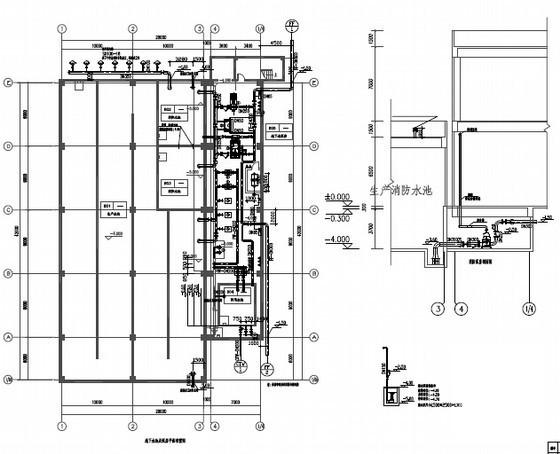

地下水池及泵房给排水平面图（部分）
