5层能源研究院实验楼强弱电施工CAD图纸62张

  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:62张
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 项目所在地:辽宁
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,综合布线系统,其它

附件详情

  • A座:
  • 1、电气设计说明
  • 2、电气消防设计说明
  • 3、图例符号表
  • 4、配电系统图
  • 5、~380/220V低压配电系统图(一~四)
  • 6、配电系统图(一~四)
  • 7、弱电、消防系统图
  • 8、一~五层动力干线平面图
  • 9、屋面防雷接地平面图
  • 10、一~五层插座、接地平面图
  • 11、一~五层 照明平面图
  • 12、一~五层消防平面图
  • 13、屋面消防平面图
  • 14、一~五层消防干线、 弱电平面图
  • C座:
  • 1、电气设计说明
  • 2、电气消防设计说明
  • 3、图例符号表
  • 4、配电系统图
  • 5、配电系统图(一)
  • 6、弱电、消防系统图
  • 7、C座一~三层动力干线平面图
  • 8、C座屋面层防雷接地平面图
  • 9、C座一~三层插座、接地平面图
  • 10、C座一~三层照明平面图
  • 11、C座一~三层消防平面图
  • 12、C座一~三层弱电平面图

附件详情

该项目位于辽宁,项目为研究所能源化学楼A、C座。A座为五层,C座为三层,属于三类多层教学楼建筑。
设计范围包括:动力,照明插座,应急照明的配电系统及控制保护,防雷接地,电源重复接地,等电位接地,安全保护措施,综合布线,安防监控,消防等各个系统。
该附件,总共62张。

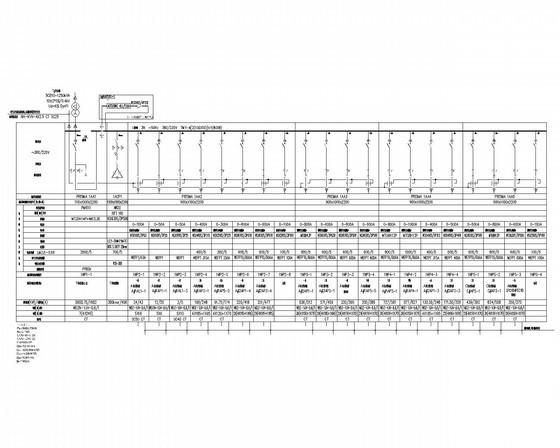

低压配电系统图

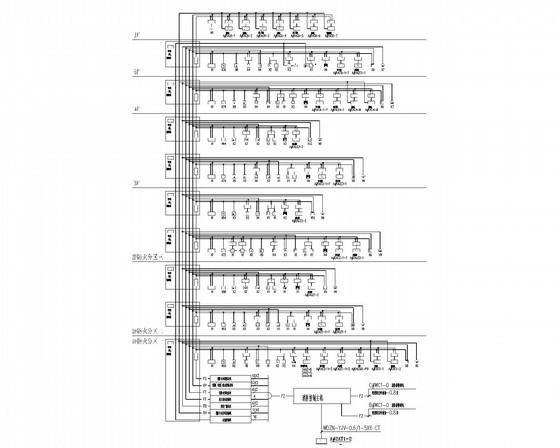

消防系统图

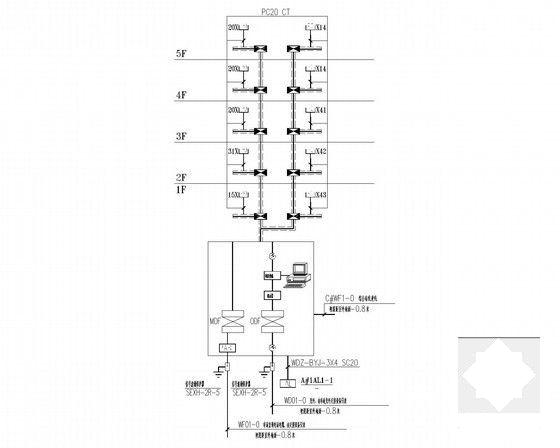

综合布线系统图

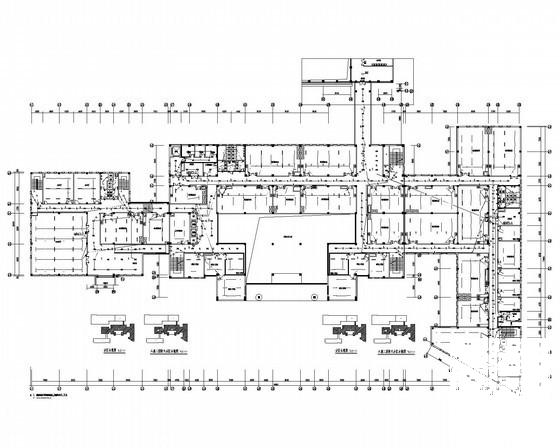

一层动力平面图

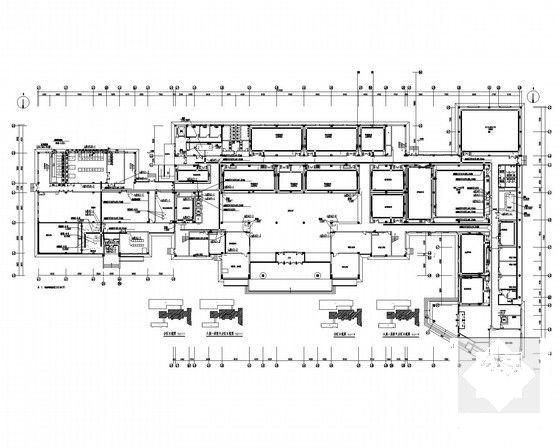

一层消防干线、弱电平面图

C座一层弱电平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 强弱电施工图纸 - 1
    强弱电施工图纸 - 1
  • 强弱电施工图纸 - 2
    强弱电施工图纸 - 2
  • 强弱电施工图纸 - 3
    强弱电施工图纸 - 3
  • 强弱电施工图纸 - 4
    强弱电施工图纸 - 4
  • 强弱电施工图纸 - 5
    强弱电施工图纸 - 5
  • 强弱电施工图纸 - 6
    强弱电施工图纸 - 6
  • 强弱电施工图纸 - 7
    强弱电施工图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
