一份25层钢筋混凝土结构一类高层办公楼给排消防CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：24层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：27张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统
• 供水方式：分区供水
• 供水分区：三区
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：40
• 大样节点：卫生间
• 项目所在地：浙江

附件详情

• 给排水设计说明
• 给排水平面图
• 机房层给排水平面图
• 喷淋平面图
• 卫生间大样图
• 喷淋系统原理图
• 给排水系统原理图

附件详情

一、项目概要
1、该项目为一类高层办公楼，地下一层为车库，建筑高度95.15米。
2、设计内容包括室内生活给排水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、建筑灭火器的配置。
二、系统工况
1、给水系统：建设单位提供2个市政给水接口，市政水压约为0.25MPa。2层以下由室外给水管网直接供水，3层以上由地块内生活加压泵站供水。
1~2层为直供区，3~14层为加压低区，15~24层为加压高区。
2、排水系统：
1）、室内污、废水采用合流制，污水经化粪池处理后，排至市政污水管。
2）、污、废水采用旋流降噪特殊单立管排水系统。
3）、地下室排水：地下室设排水沟，汇集至集水坑，由潜污泵抽至室外检查井。
4）、屋面雨水经雨水落水管排至室外雨水管网，该项目设计重现期取5a。
3、 消防系统 ：
该项目采用区域消防系统，设置一座470T消防水池、水泵房（位于地下车库）和屋顶36T消防水箱（位于2#楼屋顶）。消防水池储存室内消火栓用水和喷淋用水，室外消防水量由室外消防环网供给。
本建筑消防用水量：室内消火栓用水量40L/s，室外消火栓用水量40L/s，火灾延续时间2h；喷淋用水量40L/s，火灾延续时间1h。
，共27张

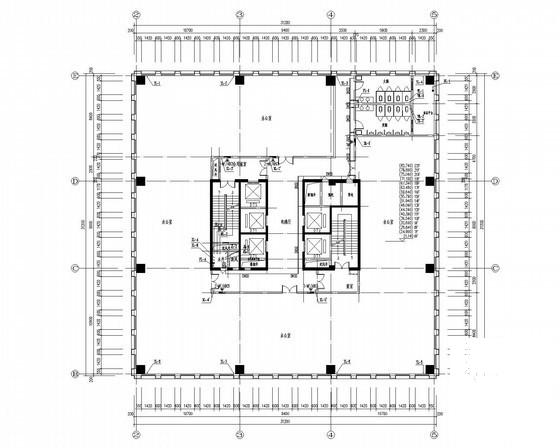

排水平面图

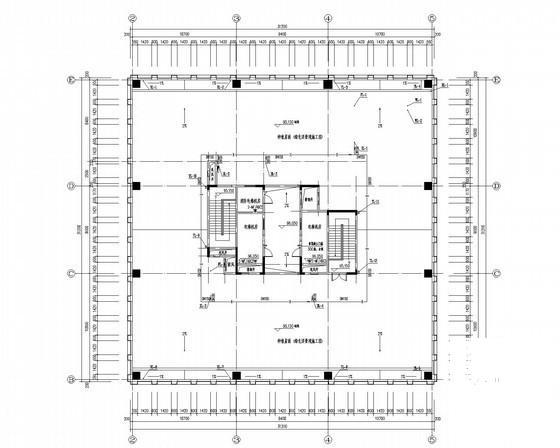

机房给排平面图

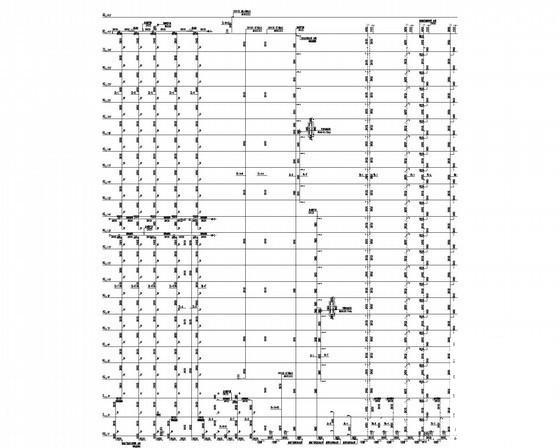

给排水系统原理图

第 1 张图

第 2 张图

第 3 张图

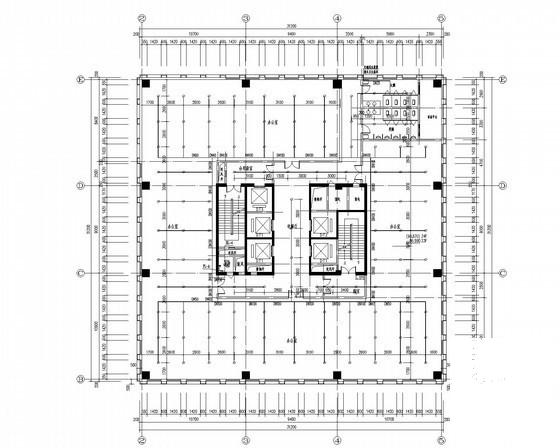

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
