高层住宅楼地下车库电气CAD施工图纸

• 建筑类别：住宅

• 建筑高度类型：高层建筑

• 建筑设计结构形式：其他结构

• 建筑地上层数：27层

• 建筑地下层数：2层

• 图纸设计深度：施工图

• 图纸设计格式：CAD2000

• 负荷等级：一级,二级,三级

• 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,其它

• 弱电设计：其它

一、项目概要：

本建筑物地上三栋27层住宅，地下两层为车库，局部为人防地下室，剪力墙结构。建筑高度76.5m，属一类高层建筑。

二、设计范围：

包括配电、照明、通信、网络、火灾自动报警、安防等。

三、 设计依据：

《住宅设计规范》GB50096-1999，版； 《民用建筑电气设计规范》JGJ/T 16-92； 《高层民用建筑设计防火规范》GB50045-95； 《供配电系统设计规范》GB50052-95； 《建筑与建筑群综合布线系统工程设计规范》 GB/T50311-2000； 《建筑物电子信息系统防雷技术规范》GB50343-近代； 《有线电视系统工程技术规范》GB50200-94； 《安全防范工程技术规范》GB50348-近代； 《汽车库、修车库、停车场设计防火规范》GB50067-97； 《人民防空地下室设计规范》GB50038-近代; 《火灾自动报警系统设计规范》GB50116-98；

甲方委托及相关各专业资料。

四、配电系统

1、负荷分类： 一级负荷：消防电梯、消防电梯下潜污泵、应急照明和消防控制室； 二级负荷：普通电梯、生活变频泵、地下车库照明 其余负荷均按三类负荷设计。

2.供电电源：由市政电网引来1路10kV电源和一路~380/220V低压电源，两路电源来自不同高压母线段，电缆埋地引入地下一层变电室。火警箱体作为一级负荷，除采用市电 正常供电时，一路10kV电源工作，另一路~380/220V电源备用。双电源互投外另设UPS作为第三电源。

3.功率因数补偿：在变配电室低压侧设集中电容器自动补偿装置，电容器组采用自动循环投切方式，要求补偿后功率因数不小于0.9。荧光灯采用电子式就地补偿。

4.设备选型及安装：10kV配电设备采用中置式开关柜。高压断路器采用真空断路器。真空断路器选用弹簧储能操作机构，操作电源采用~220V电源作为交流操作、继电保护及信号电源。

5.变压器按SCB10干式变压器设计，设强制冷风系统及温度监测和报警装置，接线方式为D,Yn11。保护罩由厂家配套供货，防护等级为IP20。

6.低压柜为抽屉柜，落地安装，下设基础槽钢。 5.低压配电系统采用~380/220V放射式与树干式相结合的方式。一、二级负荷末端自投。

五、照明系统：

1、光源：商店采用无眩光高效荧光灯，地下车库采用细管径荧光灯，走道、共用楼梯间采用节能型PLC灯具。灯具显色指数Ra>80。

2.照度要求：商场300lx，配电室、弱电机房200lx，地下车库75lx，公共走道50lx。

3.应急照明回路均采用阻燃型电线电缆。

4.室内照明及一般插座配线选用BV-500V-2.5mm2导线穿PVC管沿墙及顶板暗配。其余插座回路均用BV-500V-4mm2导线穿PVC管沿墙及顶板暗配。施工时参照系统图施工。分支导线长度超过30m时导线截面增大一级。灯具安装高度低于2.4m增加PE线。

5.应急照明：楼梯间、防烟前室、主要出入口等场所设置疏散照明、出口标志灯为自带蓄电池型应急灯应急时间60min；疏散照明采用两线制接线，平时常亮。楼梯间和电梯前室应急照明部分采用就地控制，车库照明由灯光控制系统统一管理，火灾时由消防控制室强制接通。所有应急照明灯具应配有难燃材料的防护罩。

六、电缆桥架/线槽及设备安装 水平桥架安装支架间距不大于1.5m，垂直安装时支架间距不大于2m。施工时应与其它设备专业配合做好现场管线施工综合。电缆桥架及线槽穿过防火分区、防烟分区、楼层时应在安装完毕后用防火材料封堵。所有应急照明、消防动力供电线路敷设的线槽、桥架均经防火处理，干线线槽采用透气型耐火线槽。 同一桥架敷设的消防电缆和非消防电缆之间用隔板隔开。各强弱电桥架安装高度均为2.3m。各类水泵、风机安装坐标尺寸、出线口均以电气施工时根据图纸上桥架变动情况配合土建留洞。水暖专业图纸为准。落地安装的动力柜、控制柜均做100mm高基础。

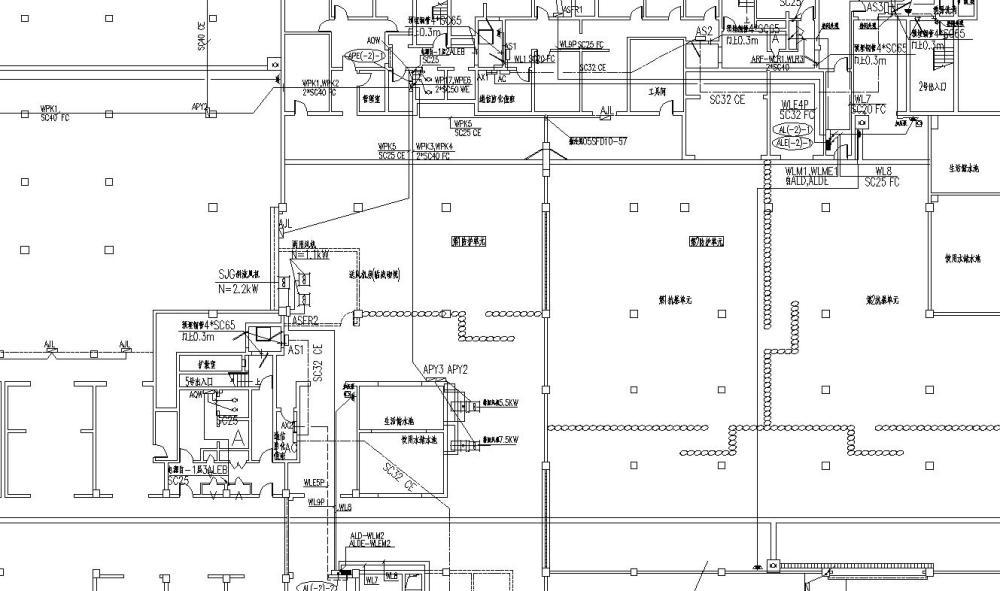

动力

火警

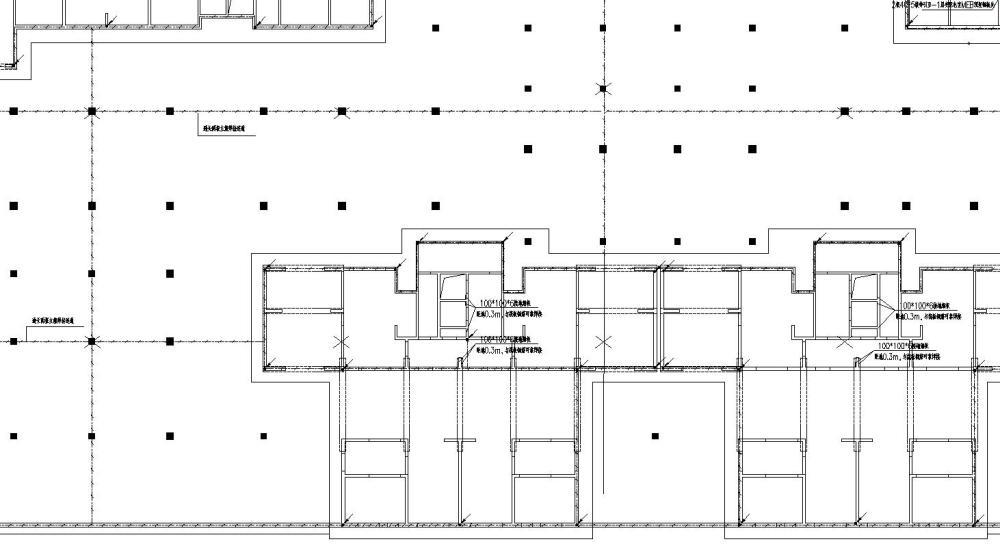

接地

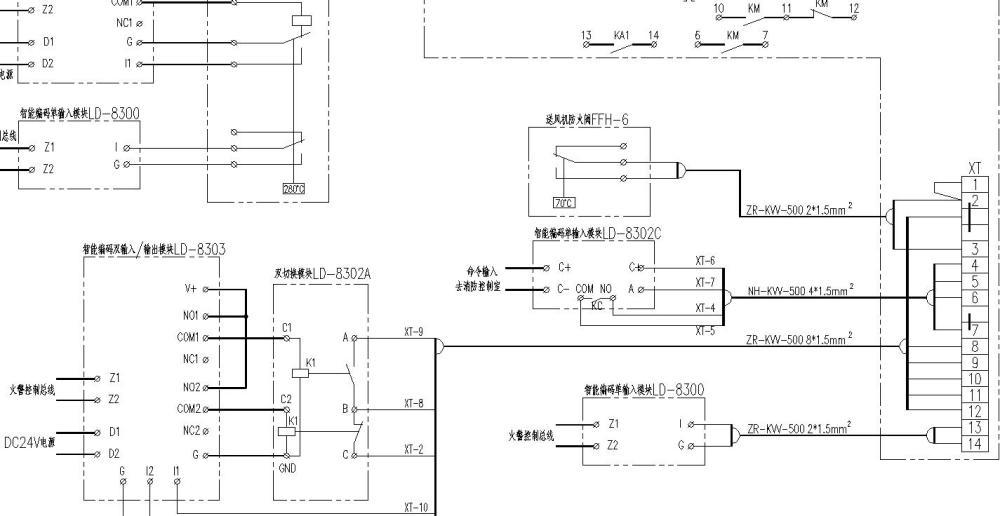

控制原理图

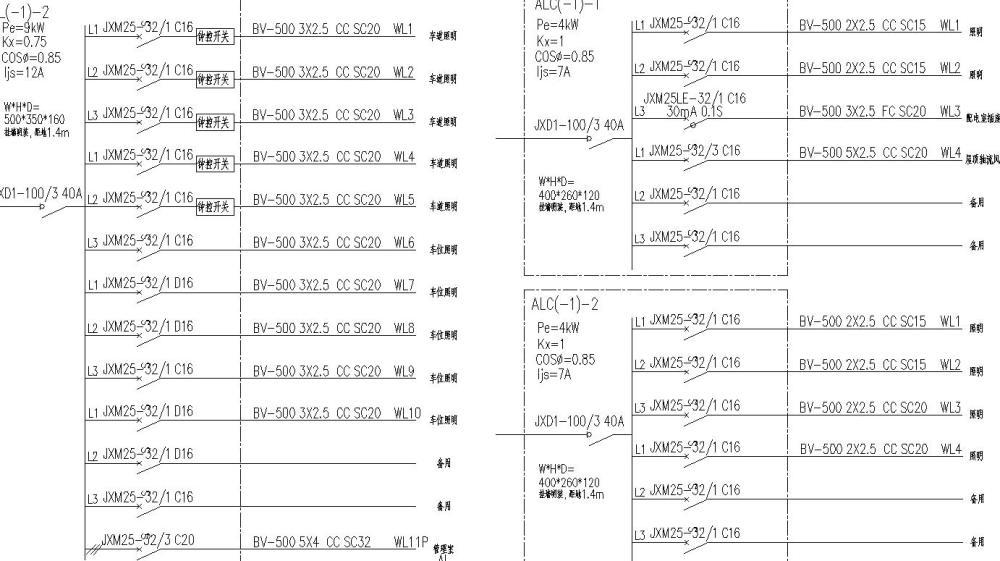

系统图

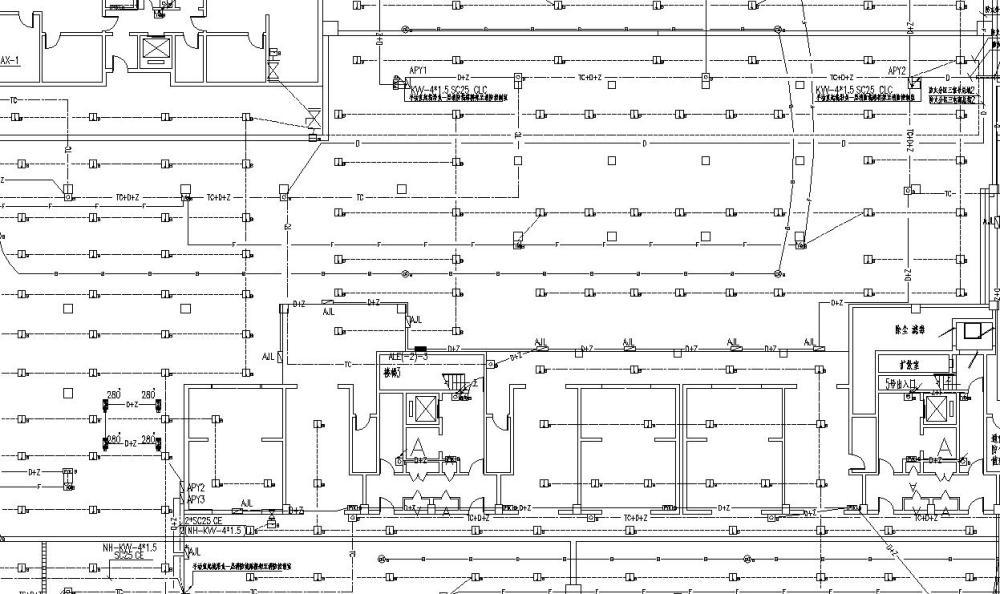

照明
