小区地下车库消防平面CAD图纸及系统CAD图纸

附件详情

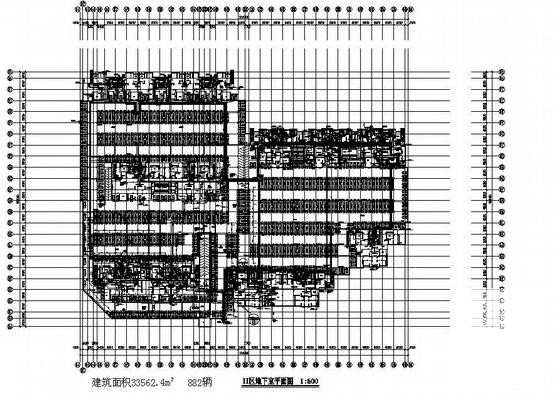

四川某小区地下车库 消防系统 平面图及系统图，地下室建筑面积33562.4m2，可停车882辆。
1.各个户型给水立管系统图详户型给水系统图。
2.所有管道穿越地下室外墙或顶板均应设防水套管，做法详首页安装说明。
3.生活给水系统中低区横干管部分分别参见以上两个系统施工。

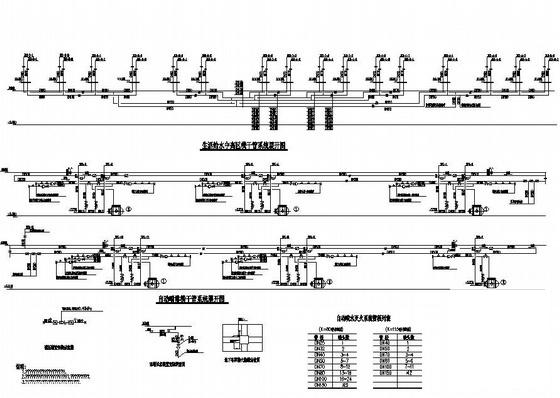

图纸主要包括地下室给排水消防平面图、地下室自喷平面图、消火栓系统展开图、生活给水中高区横干管系统展开图、自动喷淋横干管系统展开图及部分 节点详图 等，共4张图纸。
