地上5层框架门诊楼结构施工CAD图纸
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：条形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.33kN/平方米
- 雪压：0.5kN/平方米
- 参考图纸：20张
- 设计年代：近代
附件详情
结构设计总说明、基础X向平面布置及配筋图、基础Y向平面布置及配筋图、柱配筋图、楼面梁配筋图、楼面板配筋图、楼梯结构大样共20张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

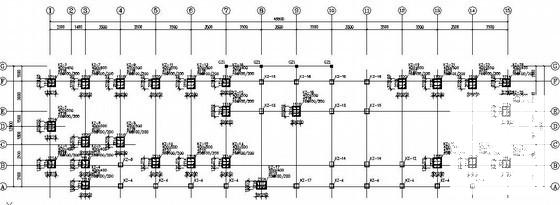

第 1 张图 -

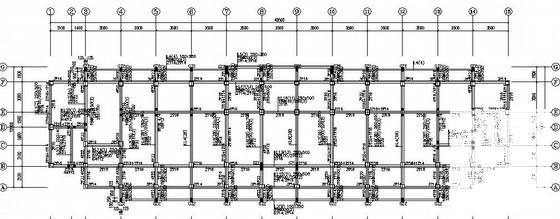

第 2 张图 -

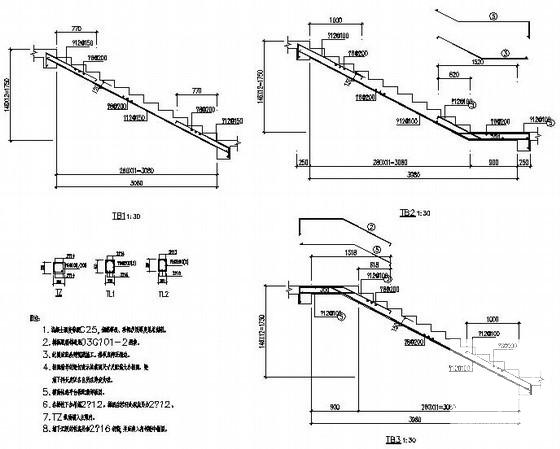

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.59 MB
- 收藏次数：0
-
文件名称：
附件-995876867757895057095.rar
