地上4层框架结构教学楼结构施工CAD图纸
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
该项目为河南某教学楼结构施工图，地上四层，该项目为框架结构，基础采用扩展基础，6度设防。
该资料包含：
结构设计说明

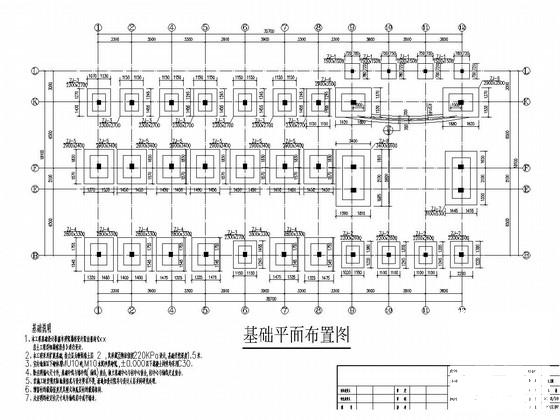

、基础平面布置图、基础梁结构平面图、柱
平面布置图
、板配筋图、梁平法施工图、楼梯结构图等共16张图纸。

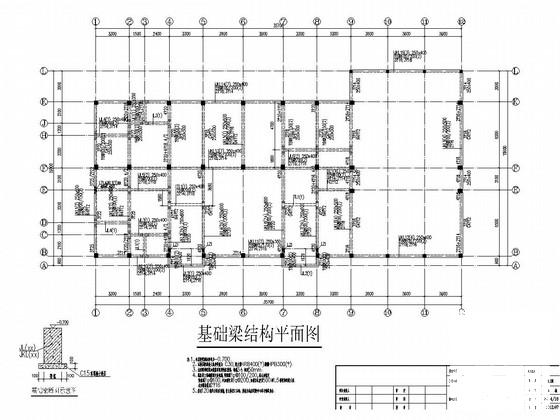

基础梁结构平面图

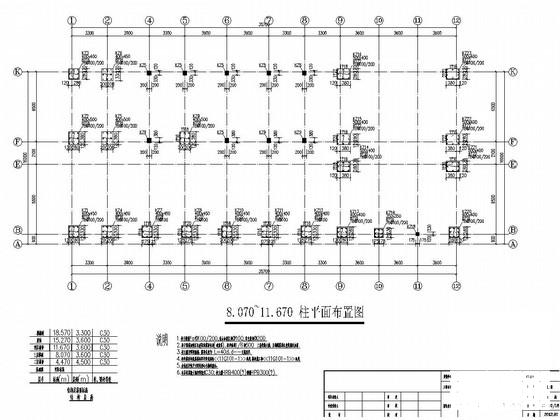

8.070~11.670 柱平面布置图

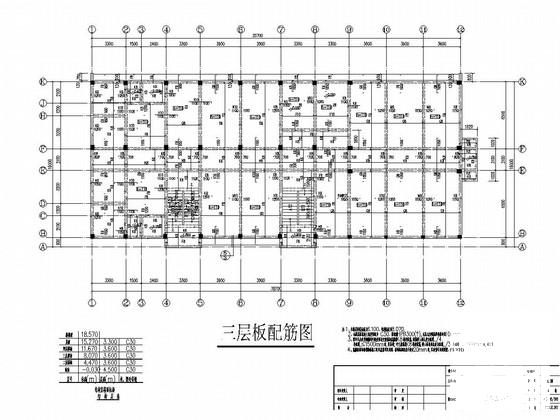

三层板配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构教学楼 - 1 -
框架结构教学楼 - 2 -
框架结构教学楼 - 3 -
框架结构教学楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.87 MB
- 收藏次数：0
-
文件名称：
附件-995888558858885005757.rar
框架结构教学楼下载
