附件设计说明：有
-
建筑类别：住宅
-
建筑高度类型：多层建筑
-
建筑设计结构形式：混合结构
-
建筑设计面积：1274.75平方米
-
建筑地上层数：5层
-
图纸设计深度：施工图
-
参考图纸：8张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：雨水系统
-
消防设计：室外消火栓系统
-
供水方式：市政供水
-
消火栓用水量室外(L/S)：15
-
特殊系统：太阳能热水系统
-
大样节点：卫生间
-
项目所在地：湖南
附件详情
-
给排水设计施工说明
-

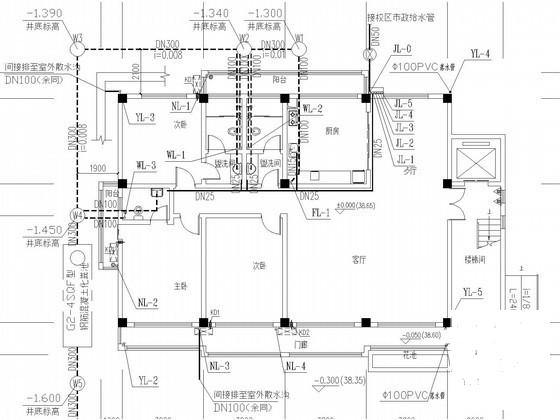

给排水平面图
-

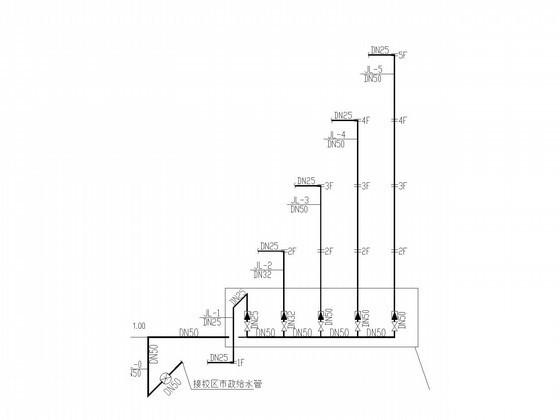

给排水系统原理图
-
卫生间给排水系统大样图
-

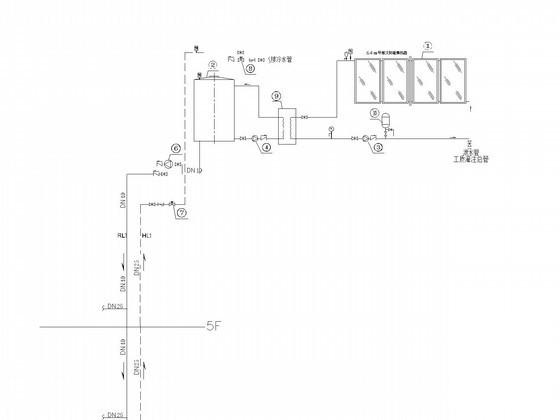

太阳能热水系统原理图
-

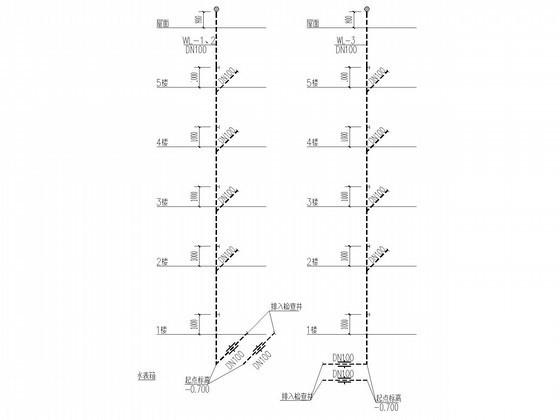

雨水泠凝水系统原理图
附件详情
该项目地上5层，总建筑面积1274.75平方米，建筑总高度18.6米建筑设计结构形式为砖混结构，设计使用年限为50年，属于多层住宅建筑。
