一份6层教学楼给排水CAD施工图纸(太阳能集热系统)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：32469平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：两区
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水
• 雨水重现期：10年
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 特殊系统：太阳能热水系统
• 大样节点：水箱,泵房,卫生间,设备房布置
• 热水供应方式：集中热水供应
• 项目所在地：湖南

附件详情

• 设计说明
• 资料目录
• 排水总平面图
• 主要材料表 图例表 设计说明
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 六层给排水平面图
• 屋顶给排水平面图
• 太阳能集热系统运行原理图
• 给水原理图
• 消火栓原理图
• 排水原理图
• 卫生间给排水大样图(一）
• 卫生间给排水大样图(二）

附件详情

项目概要：该项目位于湖南，是一栋教育大楼，建筑总面积32469平米，建筑占地面积为6210平米，设计使用年限为50年，采用钢筋混凝土框架结构；建筑层数为6层，建筑高度为23米，建筑耐火等级为二级，屋面防水等级为I级。
设计范围为：室内给排水 消防等管道系统（不包括室外 消防系统 ）
，共计16张图纸

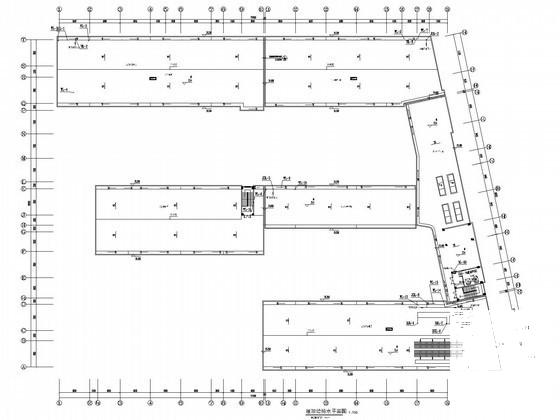

屋顶给排水平面图

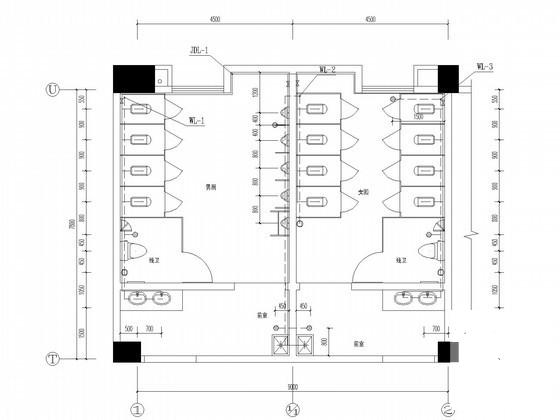

卫生间大样图一

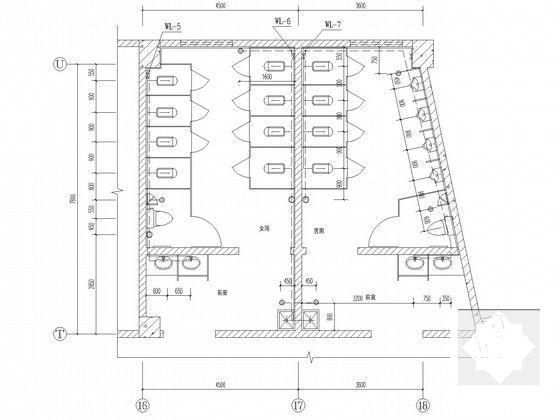

卫生间大样图二

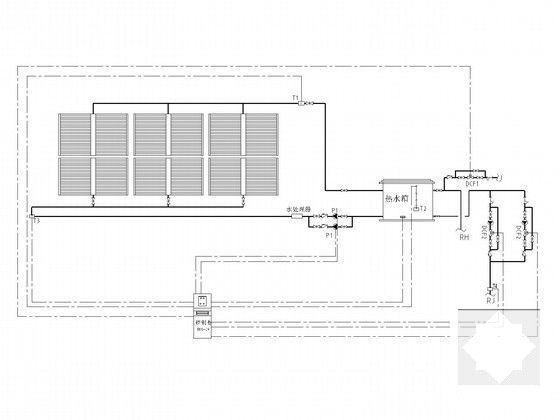

太阳能集热系统原理图

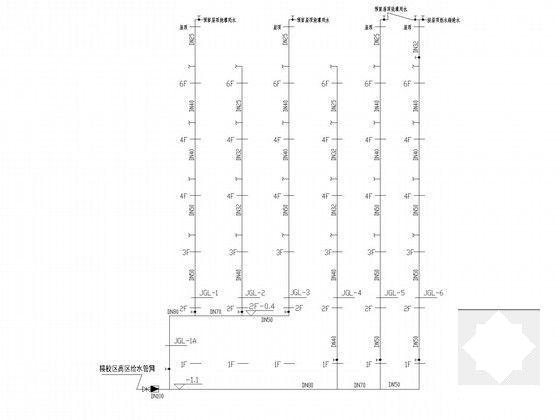

高区给水原理图

排水原理图

消火栓原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-18 18:31:13上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
