一份汽车工厂给排水消防CAD施工图纸（热气溶胶太阳能）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：28张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：10
• 特殊系统：太阳能热水系统
• 大样节点：卫生间
• 项目所在地：辽宁

附件详情

• 资料目录
• 设计总说明
• 主要材料表
• 消防平面图
• 给水排水平面图
• 厨房生活给水平面图
• 热水平面图
• 卫生间给水平面图
• 卫生间排水平面图
• 热气溶胶灭火系统设计及说明
• 消火栓管道系统图
• 喷淋管道系统图
• 食堂生活给水管道系统图
• 食堂热水管道系统图
• 办公室给水、中水管道系统图
• 排水管道系统图
• 太阳能热水系统原理图
• 给排水外网接管示意图
• 雨水系统图

附件详情

该资料范围为综合楼及食堂的给排水、消防、雨水等管道系统及小型给水排水构筑物。设有生活给水系统、生活排水系统、热水系统、雨水系统、消火栓给水系统、自动喷淋给水系统，灭火器配置
，共28张。

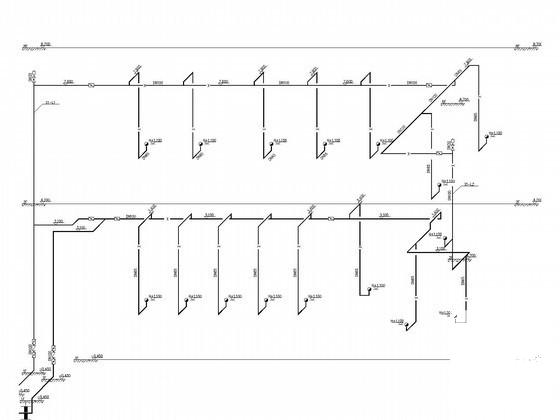

厨房给水系统图

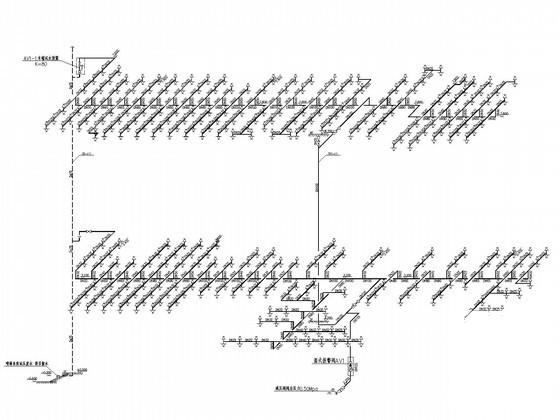

喷淋管道系统图

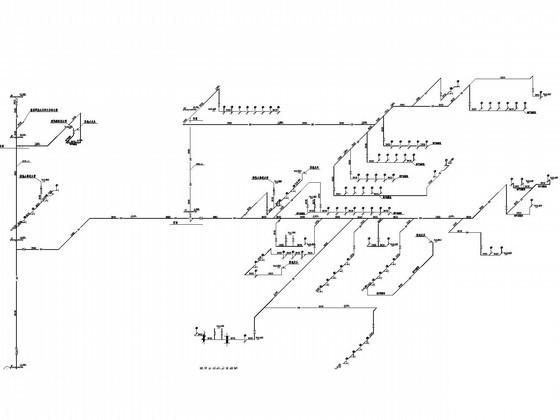

食堂消火栓系统图

第 1 张图

第 2 张图

第 3 张图

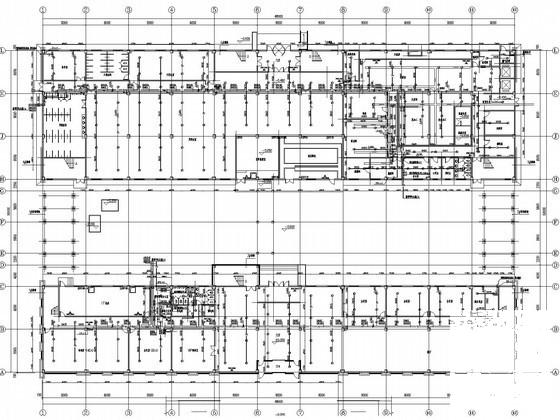

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
