[CAD]工厂给排水及压缩空气图纸.dwg

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

生产给水系统说明： 　　1生产给水管道埋地处采用PVC塑料管，胶接；地上管道采用热镀锌钢管，丝扣连接。 　　2阀门全部采用铜球阀。 　　3图中管道设计标高以管中心为准。 　　4系统安装完毕应按照规范进行吹扫、清洗及压力试验，试验压力不小于0.8MPa。 　　5管道穿楼板处预留钢套管，套管管径比管径大两号。 　　6吊顶房间内的给水管道采用20mm厚橡塑料海棉保温。 　　7室外水龙头为浇灌绿化预留，不需做水槽或水盆，此龙头冬季时将室内阀门关闭并进行放水处理，防止冬季将水管冻裂。 　　8未尽事宜应按照《建筑给水排水及采暖工程施工质量验收规范》（GBJ50242-2002）以及设备、材料生产厂的具体要求进行。 　　生产排水系统说明： 　　1生产排水管道采用PVC塑料管，胶接。2地漏均采用DN100型(卫生间采用DN50型)，地面清扫口均为DN100,地漏及检查口均采用不锈钢材质。 　　3图中管道设计标高以管底为准，管道采用各种吊架与结构地坪连接在一起，防止管道下沉排水不畅。 　　4系统安装完毕应按照规范进行灌水及通球试验。 　　5排水管道为二期预留处加盲板。 　　6未尽事宜应按照《建筑给水排水及采暖工程施工质量验收规范》（GBJ50242-2002）以及设备、材料生产厂的具体要求进行。 　　压缩空气系统说明: 　　1 压缩空气管道，采用热镀锌钢管。 　　2 阀门全部采用铜球阀（Parker公司产品）。3 图中管道设计标高以管中心为准。4 系统安装完毕应按照规范进行酸洗、吹扫、清洗及压力试验，试验压力不小于1.0MPa。管道及支架,均应除锈后刷防锈漆二道.不保温的管道支架再刷调和漆二道，管道再刷银粉两遍。 　　5 压力计量程范围0-1.5MPa。 　　6 压缩空气系统的管道及阀门耐压>=1.0MPa。 　　7 该资料压缩空气来自空压机室，空压机室设备未定，由业主做二次配管。 　　8 未尽事宜应严格遵守<<室内压缩空气管道施工及验收说明>>(C-6100)的有关规定。

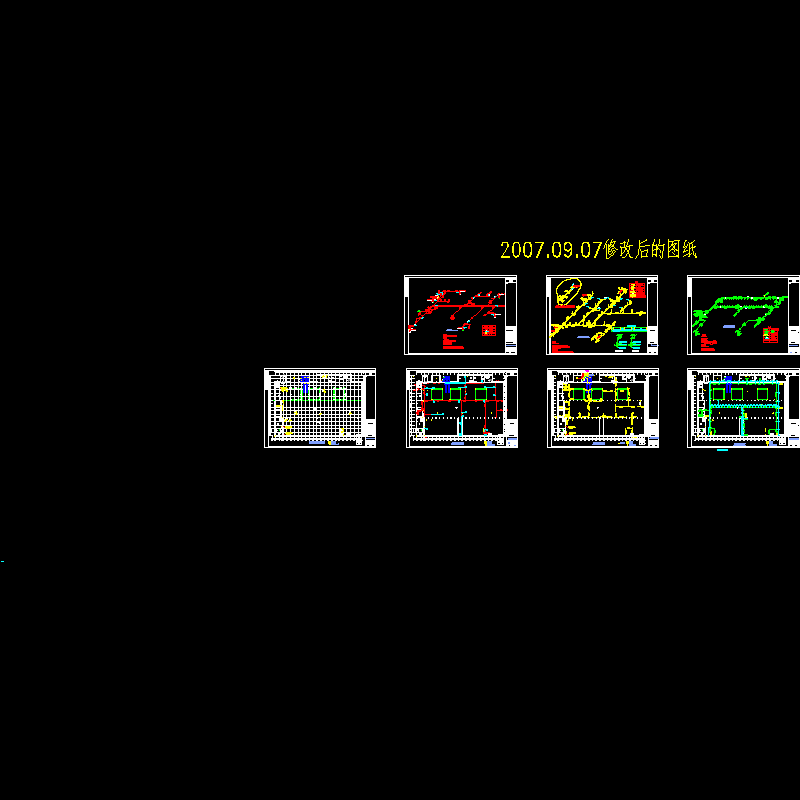

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
