[CAD]3万平方米工厂厂房给排水大样图.dwg

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某工厂厂房给排水图纸 　　该项目为#######公司#######厂工程，包括厂房一、二及科研中心、专家楼建筑，建筑面积约3.03万平方米；厂房为建筑高度18米，为地上三层生产丙类物质的厂房(厂房一局部单独防火分区内有一个储存丙类物质的立体仓库)；属多层建筑。 　　设计范围 　　室内给水排水及消防给水设计。 　　这份参考资料主要包括设计说明、给排水平面图、喷淋系统图、消火栓系统图、给排水系统图、雨水系统示意图、卫生间大样图 等，共16张图纸。

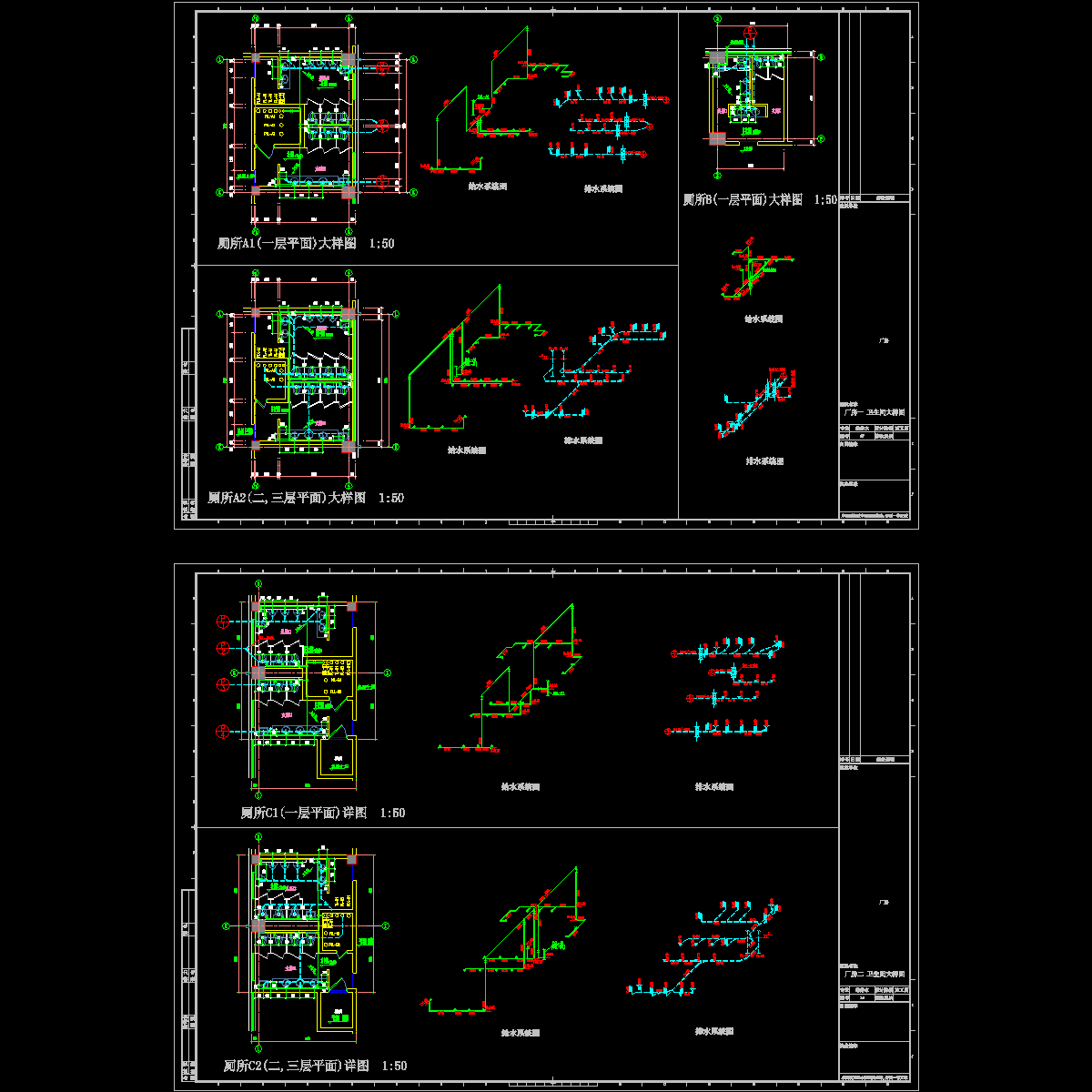

厂房卫生间大样图.dwg

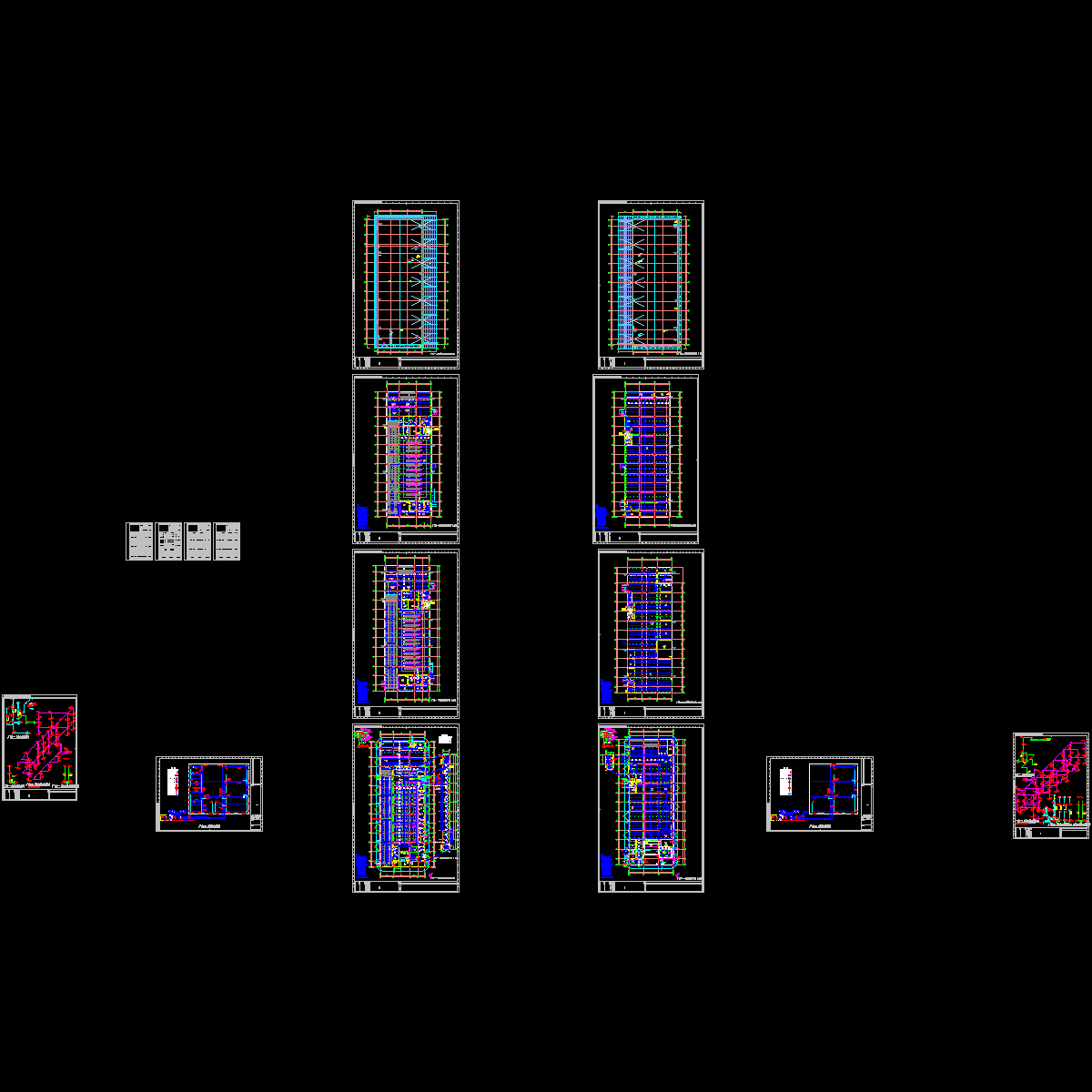

厂房给排水平面060922审.dwg

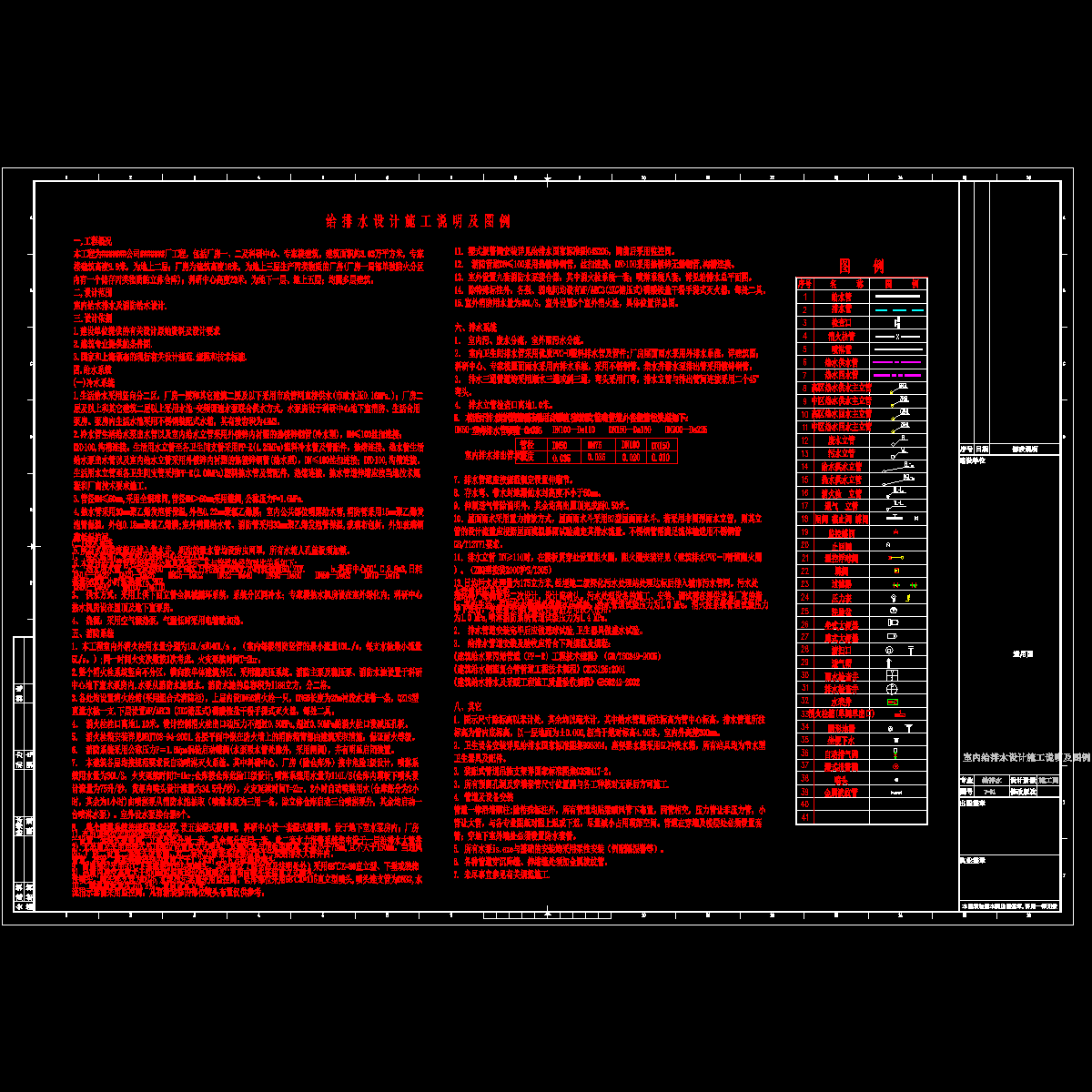

说明060915审.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
