5层工厂厂房全套电气施工CAD大样图

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢结构
  • 建筑设计面积:10579.44平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 设计年代:近代
  • 负荷等级:二级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 项目所在地:河南
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
  • 弱电设计: 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

  • 1、电气设计说明
  • 2、配电干线系统图
  • 3、网络布线系统图
  • 4、电话布线系统图
  • 5、有线电视布线系统图
  • 6、配电箱系统图
  • 7、强、弱电井大样图
  • 8、 照明平面图
  • 9、电力平面图
  • 10、消防平面图
  • 11、基础接地平面图
  • 12、屋顶 防雷平面图

附件详情

该附件是工厂厂房全套电气施工图纸,总共35张。
该项目结构类型为厂房钢结构,为筏板基础,地上五层。设计等级为二级,建筑结构安全等级为二级,防火等级二级,总建筑面积10579.44m.
电气设计内容包含:照明配电系统、有线电视系统、电话系统、网络布线系统、电气节能,消防火灾自动报警系统等

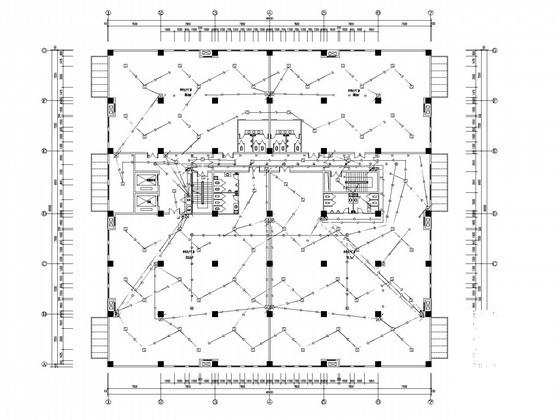

一层照明平面图

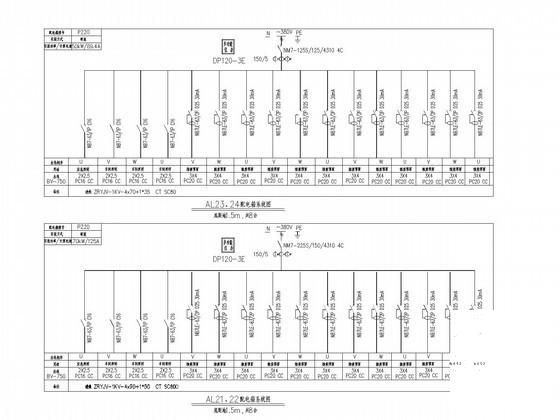

配电箱系统图

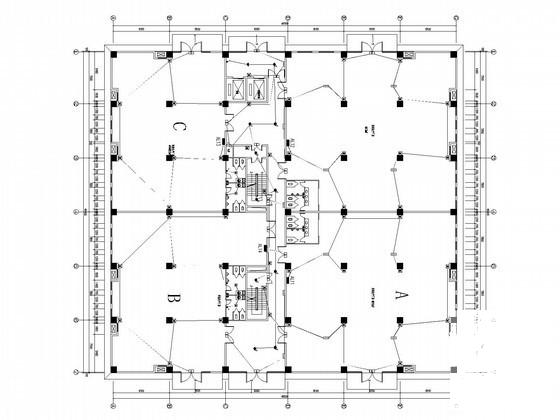

一层接地平面图

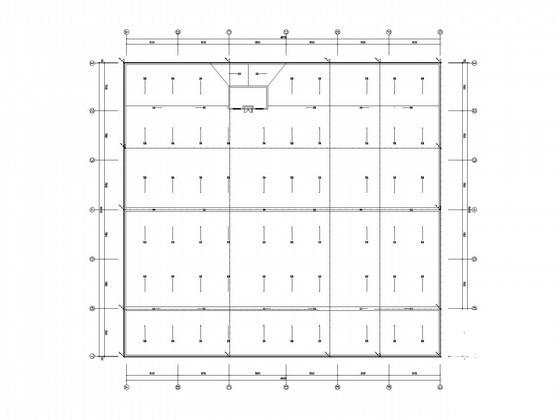

屋顶防雷平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 工厂厂房施工 - 1
    工厂厂房施工 - 1
  • 工厂厂房施工 - 2
    工厂厂房施工 - 2
  • 工厂厂房施工 - 3
    工厂厂房施工 - 3
  • 工厂厂房施工 - 4
    工厂厂房施工 - 4
  • 工厂厂房施工 - 5
    工厂厂房施工 - 5
以上是部分截图,请下载附件后查看完整高清内容
