机械加工厂房暖通设计施工CAD大样图

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 建筑面积：50498.31平方米
• 参考图纸：20张以下张
• 设计年代：近代
• 设计内容：空调,通风,采暖,冷热源,机房
• 采暖系统：燃气红外线辐射
• 节点大样：空气处理机组
• 项目地址：陕西

附件详情

• 设计说明
• 主要设备材料表
• 采暖通风平面图
• 辅房采暖通风平面图
• 采暖系统图
• 空调水系统平面图
• 空调风系统平面图
• 空调机房空调平面、系统图
• 空调机组接管大样图

附件详情

该项目为一煤矿机械有限公司机械加工厂房暖通空调施工设计，厂房为戊类,地上一层, 建筑面积 50498.31m2,建筑高度12.5m。
设计内容：该资料内容为采暖 通风及空调系统的设计；
采暖系统：厂房采用燃气辐射采暖器采暖,采暖负荷4268.7 kW,采暖系统的能源采用天然气, 系统全部开启时的耗气量为 588 m/h ， 供气压力为: 3000-5000Pa；厂房辅房部分采暖热水由户外热力管道提供, 供回水计算温度为:95/70°C。
空调系统：该项目精加车间夏季空调, 空调供回水计算温度为:7/12°C冷水, 由冷冻站供给，建筑空调负荷为: 5823.77 kW .该资料选用三台RSW600-2L 水冷螺杆冷水机组,可提供冷量: 6450 kW .水系统的补水及定压由设于空调机房屋面的高位水箱解决。

编制于近代年， 图纸共10张

采暖系统图

空调机房管道 平面布置图

接风管大样图

第 1 张图

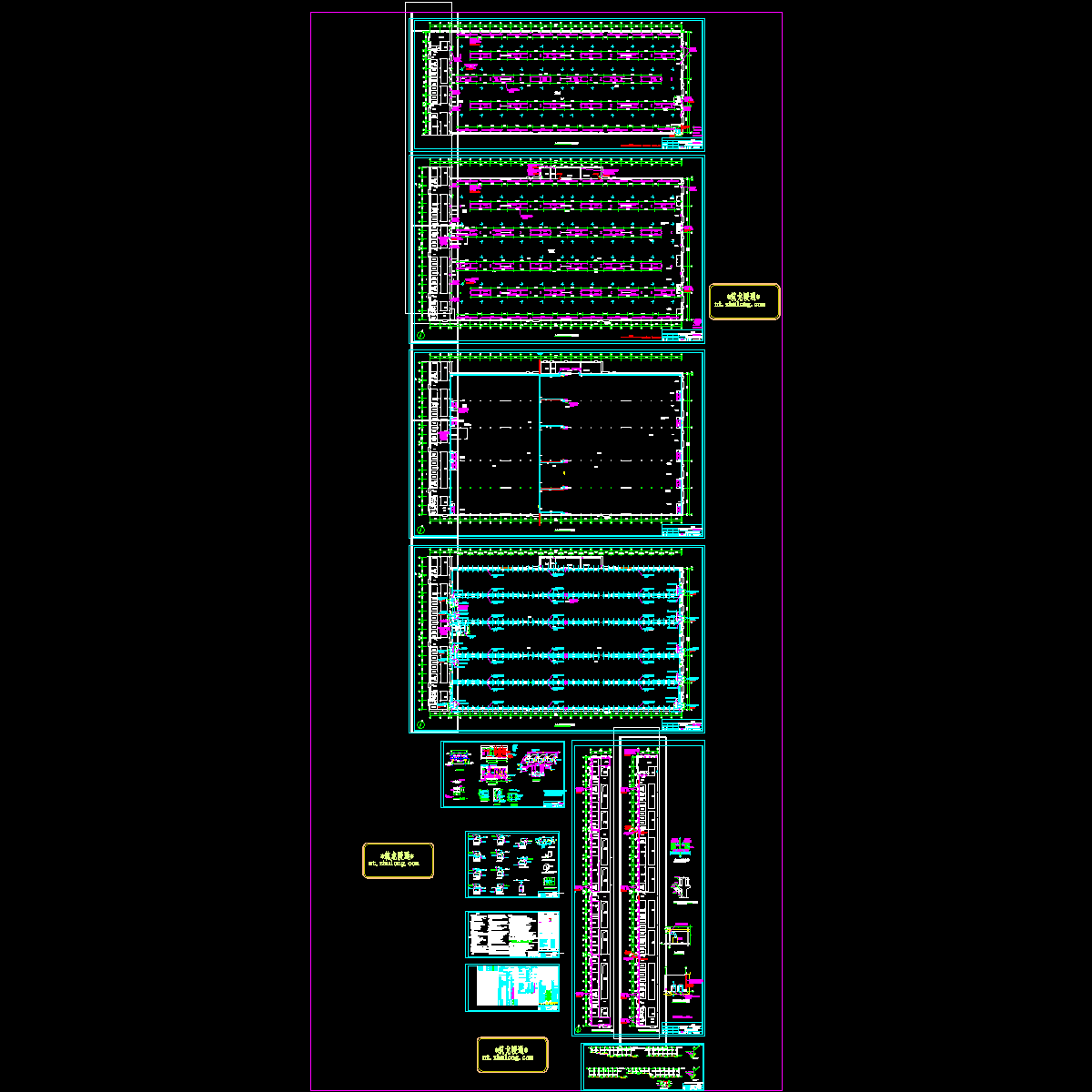

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
