两层牛肉加工厂房电气CAD施工图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 负荷等级：二级,三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

概况：
本项目为贵州某肉牛全产业链建设项目--厂房。
该项目380/220V电源由临近配电室引来。
应急照明、走道照明为二级负荷；其余均为三级负荷，共计147kW。
该项目380/220V电源由由临近配电室引来。

设计范围：
电力配电系统；照明系统；防雷接地系统；火灾自动报警系统。

部分图纸摘录：
电气平面图
防雷平面图
接地平面图
火灾自动报警平面图
配电箱平面图
应急照明集中电源接线示意图



以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

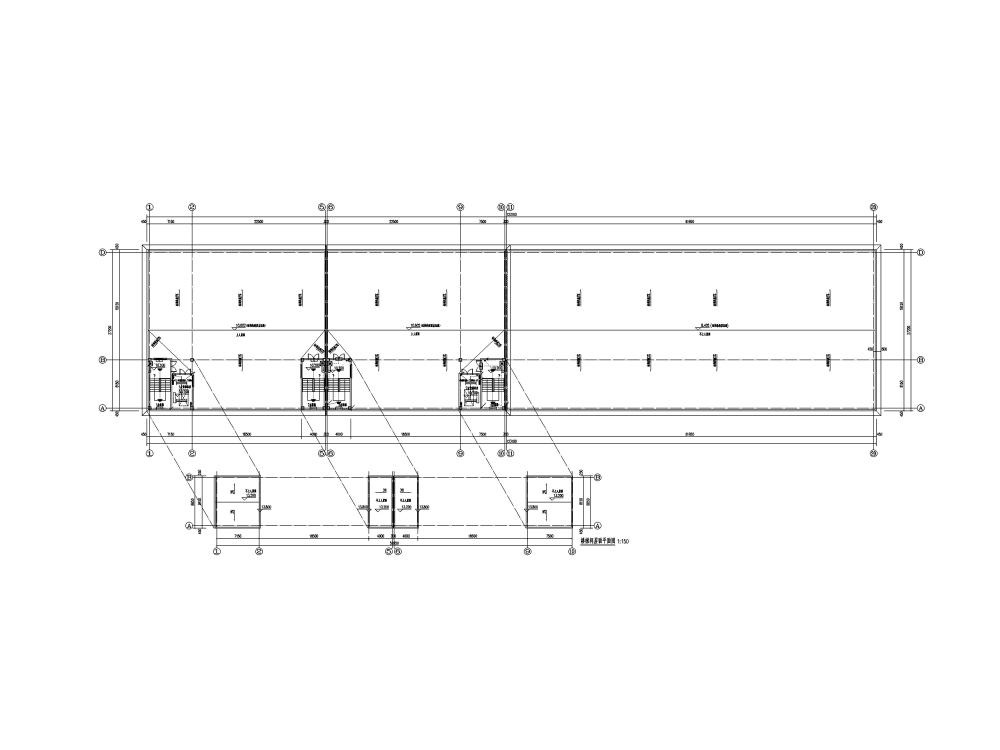

  • 厂房电气施工图纸 - 1
    厂房电气施工图纸 - 1

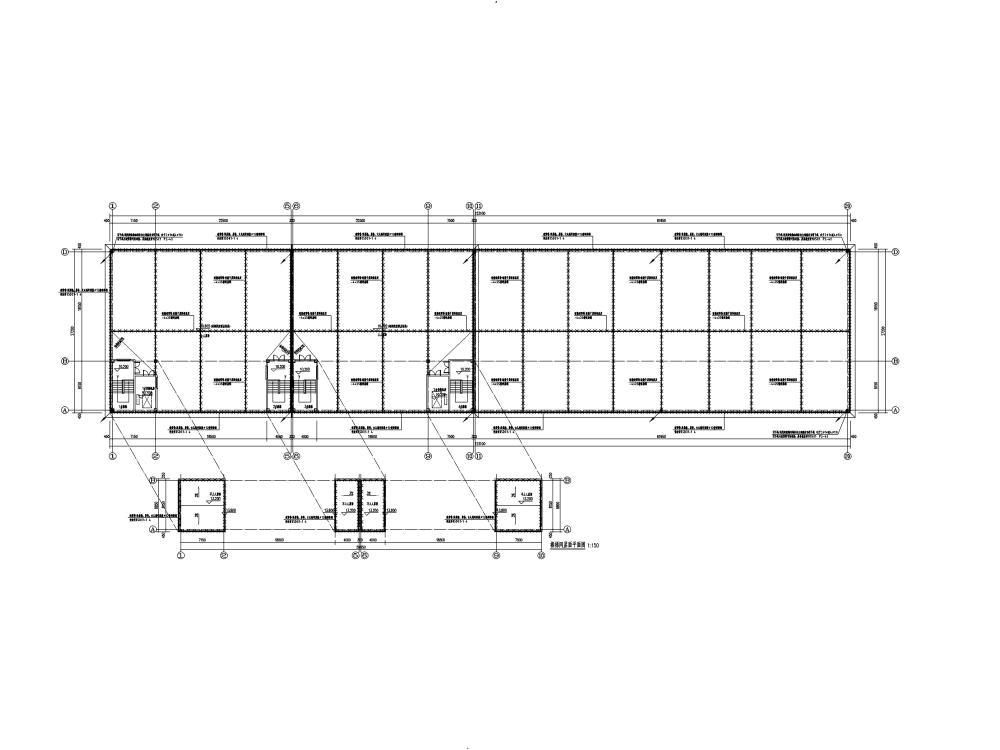

  • 厂房电气施工图纸 - 2
    厂房电气施工图纸 - 2

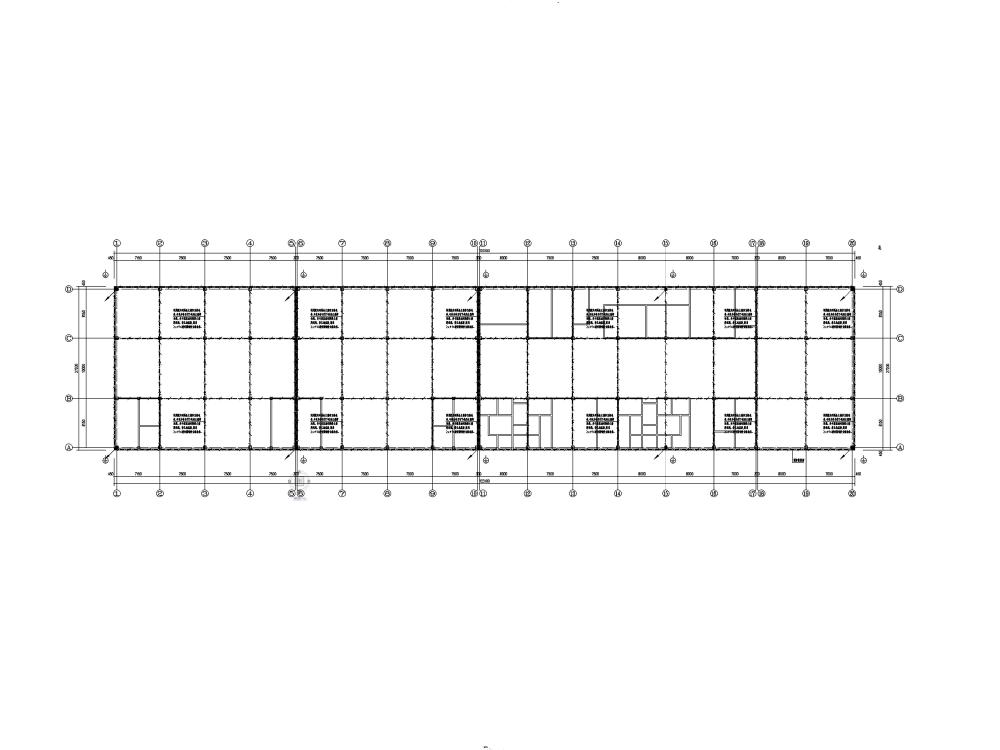

  • 厂房电气施工图纸 - 3
    厂房电气施工图纸 - 3

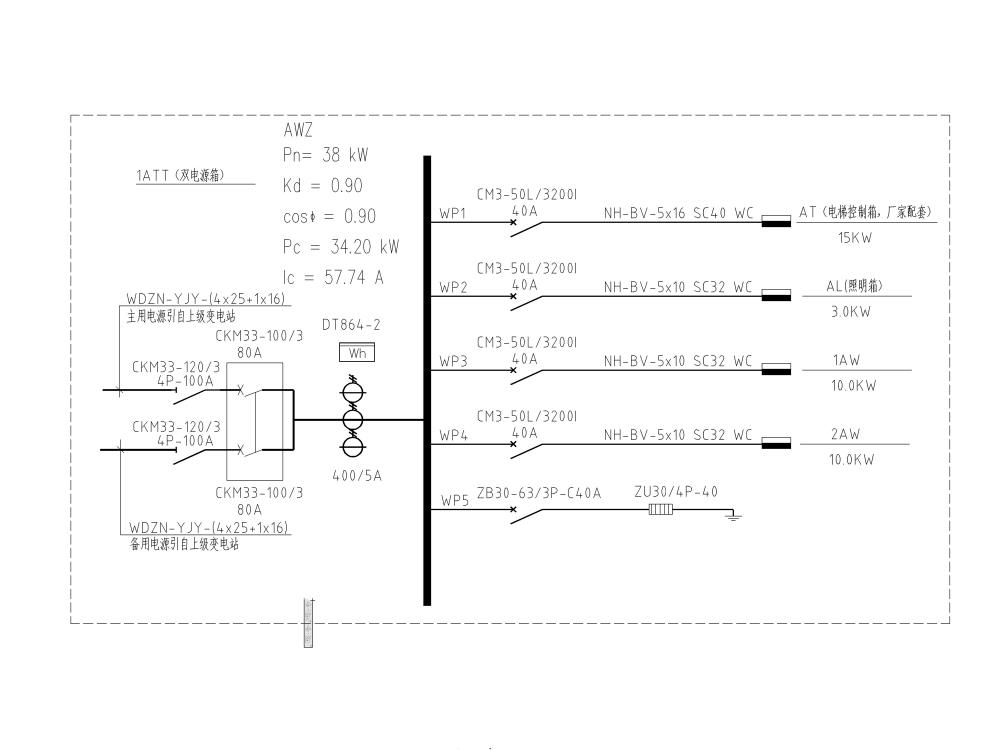

  • 厂房电气施工图纸 - 4
    厂房电气施工图纸 - 4

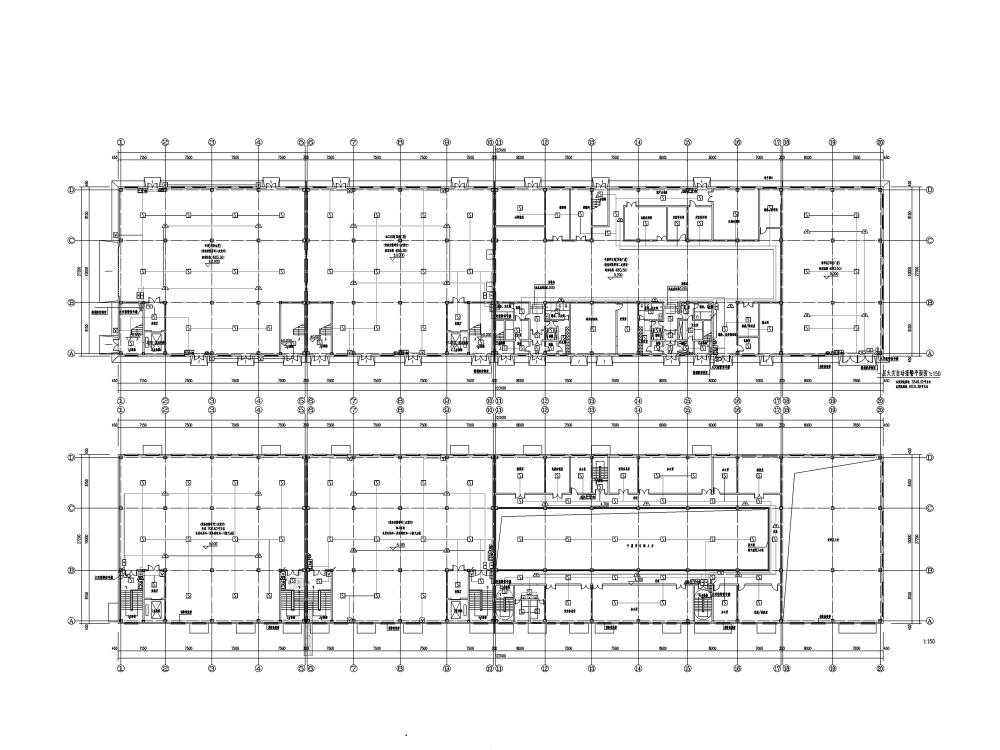

  • 厂房电气施工图纸 - 5
    厂房电气施工图纸 - 5
  • 厂房电气施工图纸 - 6
    厂房电气施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
