工厂综合站房给排水施工图纸cad平面图及系统图

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑设计面积：700.0平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 消防设计：室外消火栓系统,室内消火栓系统
  • 供水方式：市政供水
  • 消火栓用水量室外(L/S)：20
  • 消火栓用水量室内(L/S)：10
  • 项目所在地：上海
项目概要：该项目为 上海市工厂综合站房 给排水施工图 2017 。车间生产的火灾危险性类别为丙类，建筑物耐火等级为二级。建筑占地面积700.0平方米，建筑高度4.950米，本建筑结构类型为框架结构，设计合理使用年限为50年,抗震设防烈度为6度。
管道系统：
该项目设有生活给水系统、生活污水系统、生产废水系统、消火栓给水系统、气体灭火系统、灭火器、循环水系统等。
部分图纸展示：
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

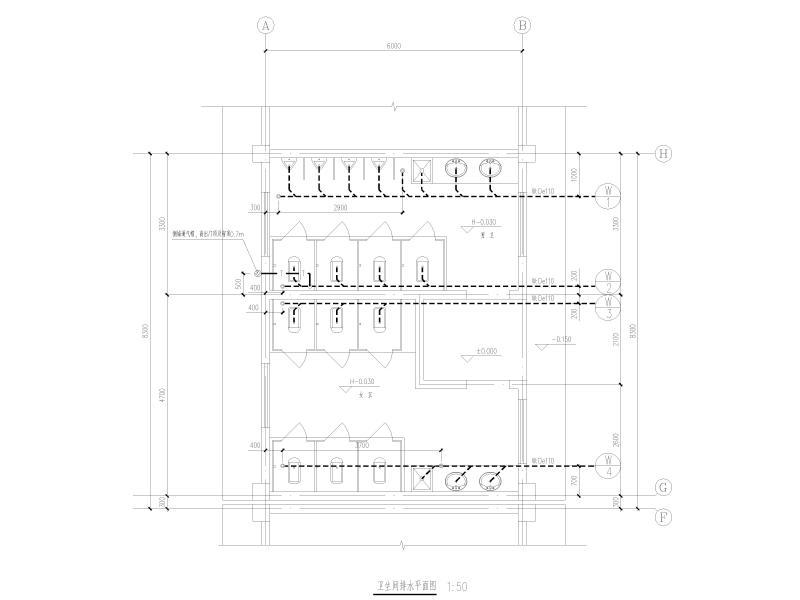

  • 卫生间排水平面图
    卫生间排水平面图

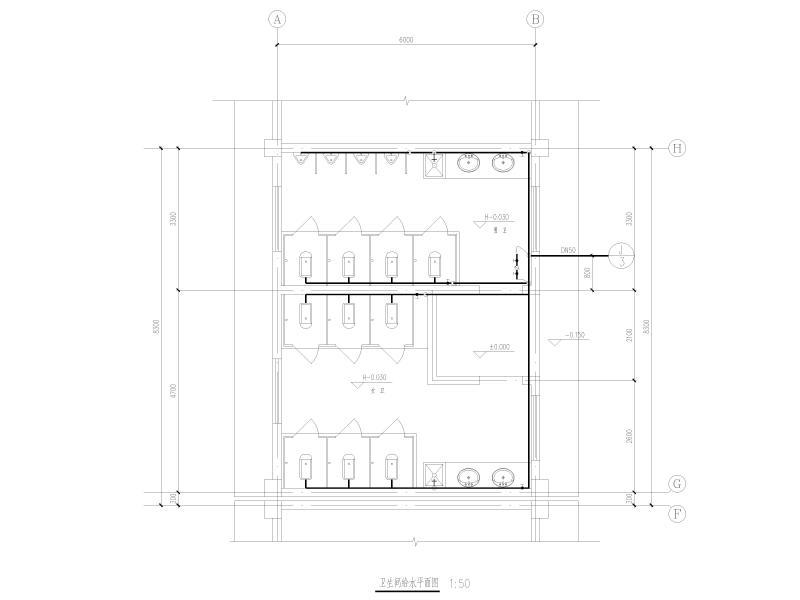

  • 卫生间给水平面图
    卫生间给水平面图

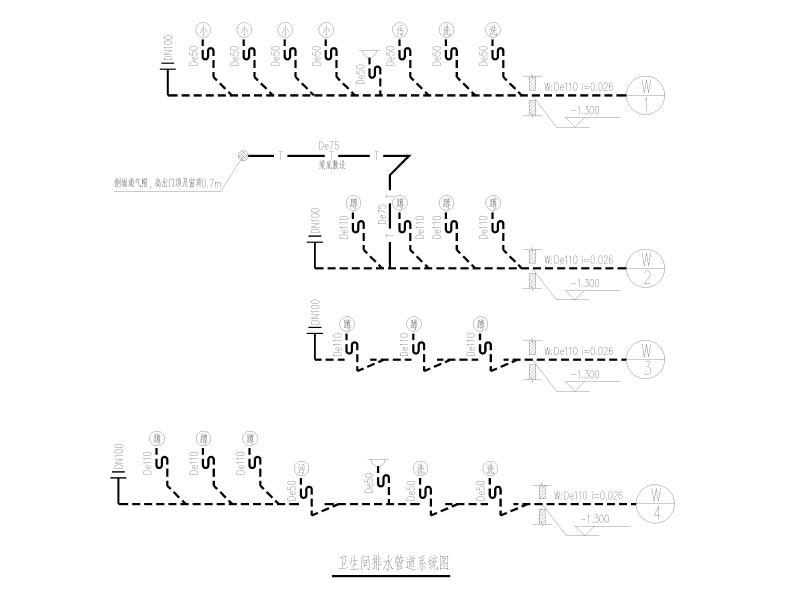

  • 卫生间排水管道系统图
    卫生间排水管道系统图

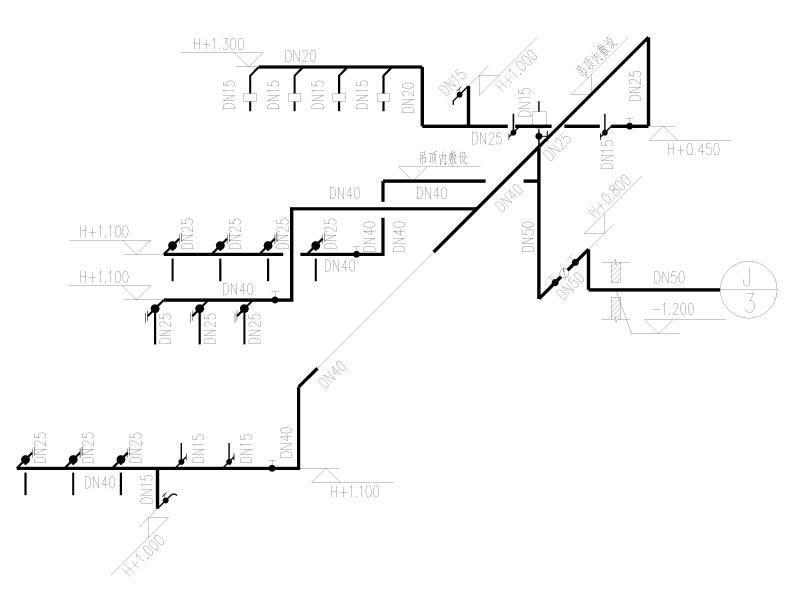

  • 卫生间给水管道系统图
    卫生间给水管道系统图
以上是部分截图，请下载附件后查看完整高清内容
