工厂食堂给排水施工图纸cad平面图

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：餐饮
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：3181.92平方米
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水方式：市政供水
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：15
• 项目所在地：湖北

项目概要：该项目为 湖北省 工厂食堂 给排水施工图 ，总建筑面积:为3181.92平方米，占地面积:1554.91平方米， 建筑层数：二层 建筑高度:9.30m 耐火等级：二级。

设计范围：排水系统、卫生间热水系统、灭火器平面布置、消火栓系统、自动喷淋灭火系统及屋面雨水系统。

部分图纸展示：

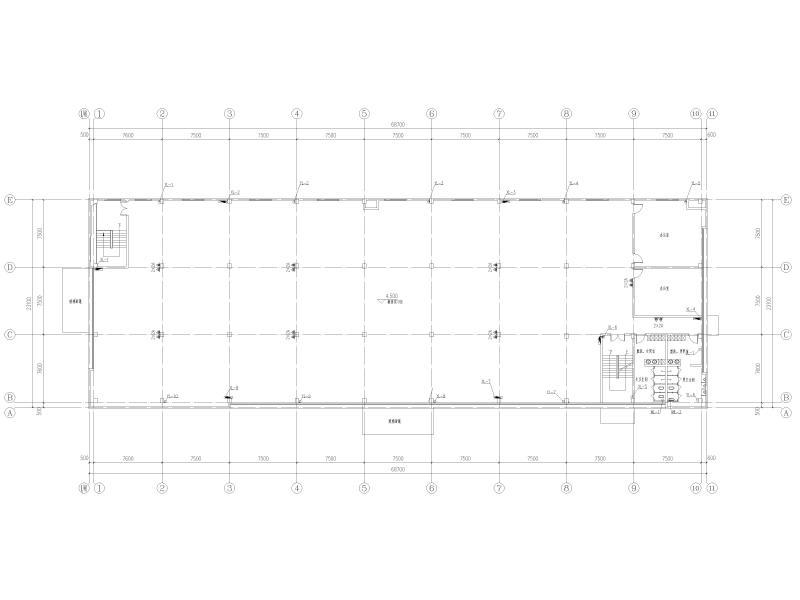

二层消火栓、雨水平面图

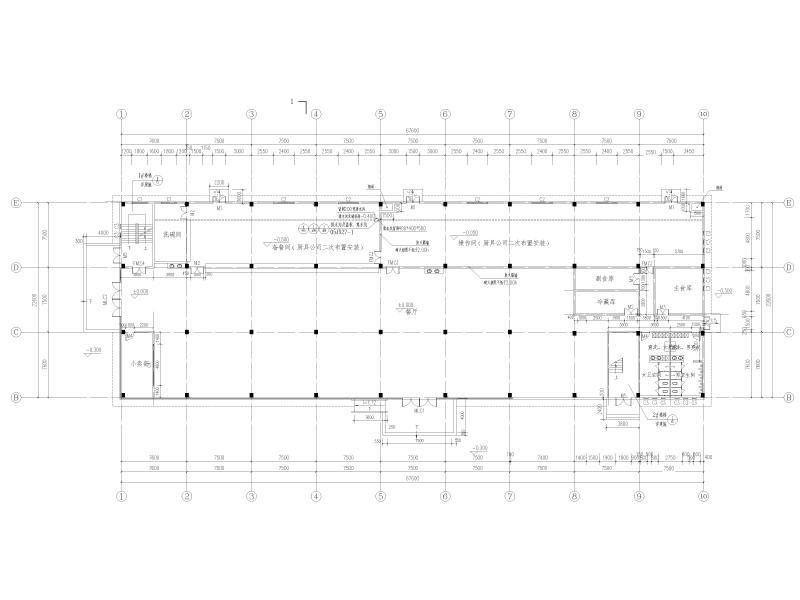

食堂一层平面图

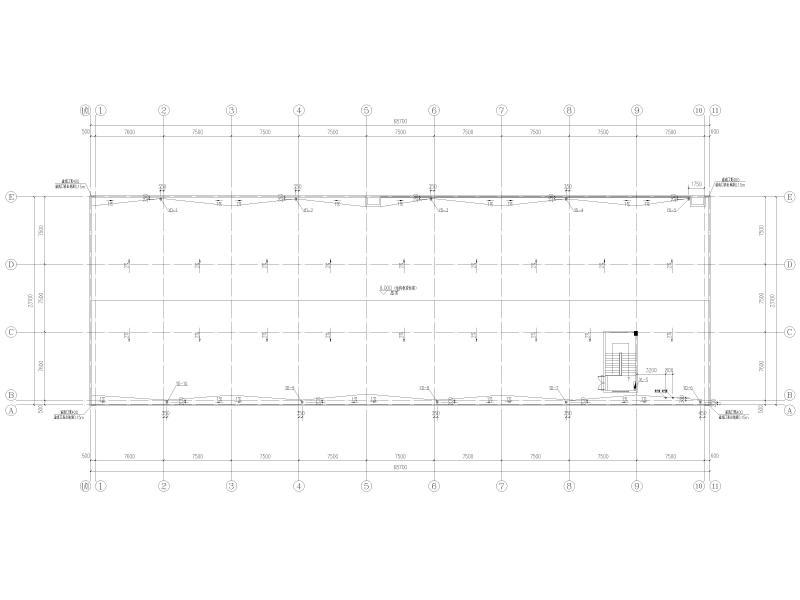

屋顶雨水留洞提资

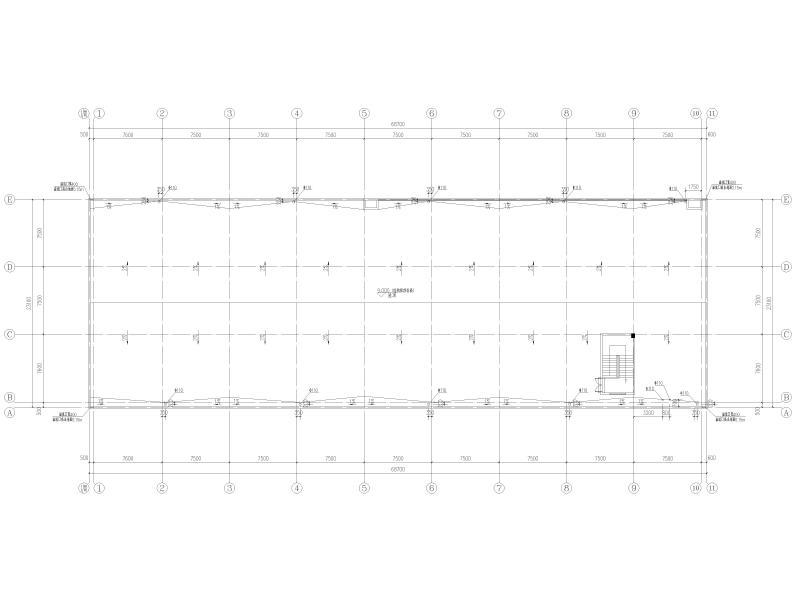

屋顶雨水平面图

一层自喷系统平面图

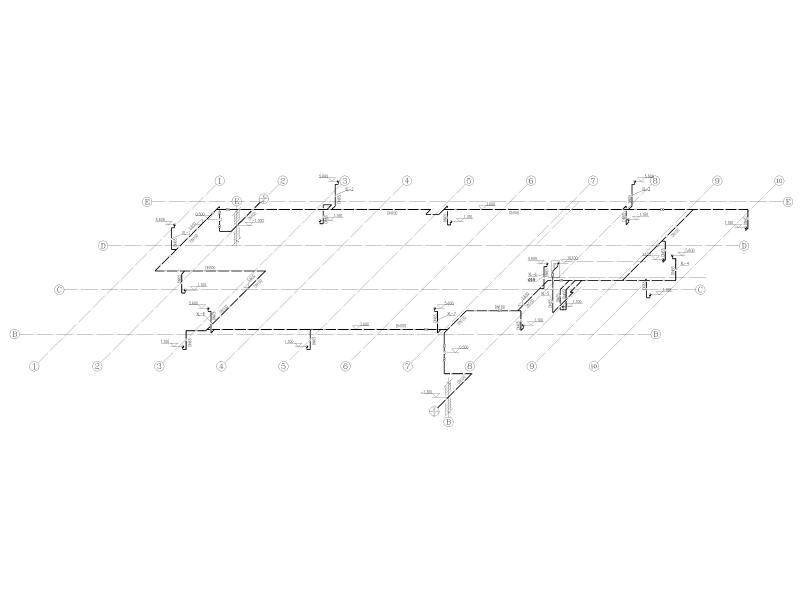

消火栓系统图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
